Budowa wtryskiwacza Bosch: Poznaj sekret precyzji silnika

Zrozumienie budowy i zasady działania wtryskiwaczy Bosch jest niezwykle ważne dla każdego właściciela nowoczesnego samochodu z silnikiem Diesla. Te precyzyjne podzespoły odpowiadają za kluczowe procesy w jednostce napędowej, a ich prawidłowe funkcjonowanie wpływa bezpośrednio na osiągi, spalanie i emisję spalin. W tym artykule przyjrzymy się szczegółowo konstrukcji wtryskiwaczy Bosch, wyjaśnimy, jak działają, oraz wskażemy różnice między ich głównymi typami.

Dlaczego zrozumienie budowy wtryskiwacza Bosch jest kluczowe dla każdego kierowcy Diesla?

Wtryskiwacz – czym jest i jaką rolę odgrywa w Twoim silniku?

Wtryskiwacz w silniku Diesla to precyzyjny element układu paliwowego, którego podstawową funkcją jest dokładne dawkowanie i rozpylanie paliwa w komorze spalania. Odpowiada za dostarczenie paliwa pod odpowiednim ciśnieniem i w odpowiedniej formie jako drobnej mgiełki, która łatwo miesza się z powietrzem i ulega zapłonowi. Prawidłowe działanie wtryskiwacza jest absolutnie kluczowe dla wielu aspektów pracy silnika. Zapewnia optymalną wydajność, wpływa na ekonomię spalania poprzez precyzyjne dostarczanie tylko niezbędnej ilości paliwa, minimalizuje emisję szkodliwych spalin dzięki efektywnemu procesowi spalania, a także przyczynia się do ogólnej kultury pracy jednostki napędowej cichszej i płynniejszej pracy. Jak podkreśla serwis wtryskiwacz.com, każdy kierowca Diesla powinien mieć świadomość, jak ważny jest ten podzespół dla żywotności i sprawności jego pojazdu.

Bosch jako lider technologii wtryskowej: krótka historia innowacji.

Firma Bosch od dziesięcioleci jest synonimem innowacji w dziedzinie technologii motoryzacyjnych, a jej wkład w rozwój systemów wtryskowych do silników Diesla jest nieoceniony. To właśnie Bosch stał za przełomowym wdrożeniem technologii Common Rail, która zrewolucjonizowała sposób dostarczania paliwa do komory spalania. Ich ciągłe inwestycje w badania i rozwój zaowocowały stworzeniem coraz bardziej precyzyjnych, wydajnych i niezawodnych wtryskiwaczy, które wyznaczają standardy w branży. Innowacyjne rozwiązania firmy Bosch sprawiły, że stała się ona niekwestionowanym liderem i wyznacznikiem kierunków rozwoju w tej kluczowej dziedzinie motoryzacji.

Anatomia precyzji: z czego składa się wtryskiwacz elektromagnetyczny Bosch?

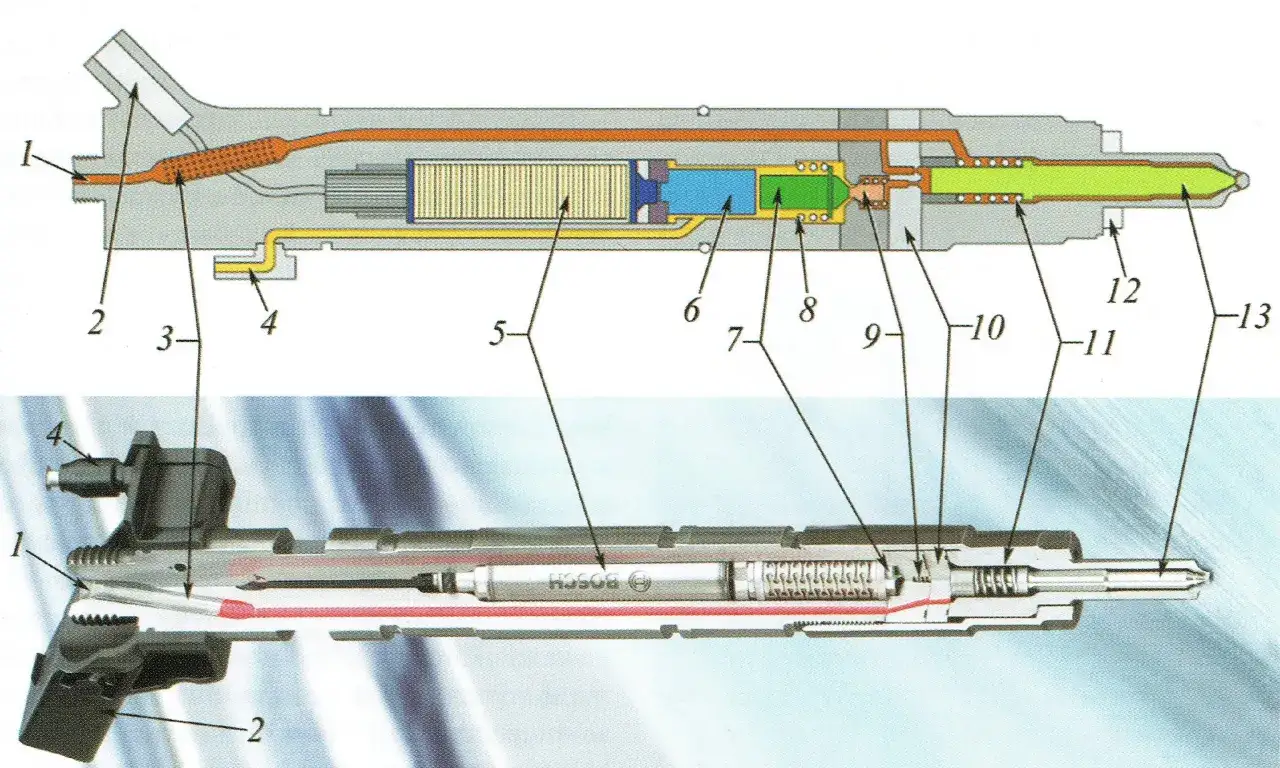

Schemat budowy krok po kroku: od przyłącza do rozpylacza.

Wtryskiwacz elektromagnetyczny Bosch, mimo swojej złożoności, składa się z kilku kluczowych elementów, które współpracują ze sobą, aby zapewnić precyzyjny wtrysk paliwa. Na jego budowę składają się:

1. Korpus: Stanowi zewnętrzną obudowę wtryskiwacza, chroniącą jego wewnętrzne komponenty i zapewniającą przyłącza do układu paliwowego oraz elektrycznego.
2. Cewka elektromagnetyczna: Serce systemu sterującego. Po otrzymaniu impulsu elektrycznego generuje pole magnetyczne, które inicjuje ruch mechaniczny.
3. Tłoczysko: Element przenoszący siłę z cewki lub siłownika na iglicę.
4. Sprężyna: Zapewnia powrót iglicy do pozycji spoczynkowej po ustaniu impulsu elektrycznego lub w przypadku braku ciśnienia.
5. Iglica wtryskowa: Kluczowy element zamykający i otwierający otwory rozpylacza. Jej ruch decyduje o momencie i ilości wtryskiwanego paliwa.
6. Końcówka rozpylacza: Część wtryskiwacza z precyzyjnie wykonanymi otworami, odpowiedzialna za atomizację paliwa.
7. Zestaw zaworka sterującego: Precyzyjny mechanizm, który pod wpływem działania cewki kontroluje przepływ paliwa do iglicy, decydując o jej podniesieniu lub opuszczeniu.

Korpus i cewka elektromagnetyczna – serce sterujące wtryskiem.

Korpus wtryskiwacza pełni rolę jego zewnętrznej struktury, chroniącej delikatne wnętrze i łączącej go z resztą układu paliwowego oraz elektronicznym sterownikiem silnika. Najważniejszym elementem sterującym w tym typie wtryskiwacza jest cewka elektromagnetyczna. Kiedy sterownik silnika wysyła odpowiedni impuls elektryczny, cewka aktywuje się, generując silne pole magnetyczne. To pole magnetyczne jest kluczowe, ponieważ bezpośrednio wpływa na mechanizm otwierający iglicę, inicjując cały proces wtrysku paliwa.

Zawór sterujący i iglica: duet odpowiedzialny za precyzyjne dawkowanie paliwa.

Interakcja między zaworem sterującym a iglicą wtryskową jest sercem precyzyjnego dawkowania paliwa. Zawór sterujący, pod wpływem działania cewki elektromagnetycznej, kontroluje przepływ paliwa pod wysokim ciśnieniem. Gdy zawór jest otwarty, ciśnienie paliwa powoduje podniesienie iglicy, co z kolei otwiera drogę dla paliwa do rozpylacza. Kiedy impuls elektryczny ustaje, zawór zamyka przepływ, a sprężyna cofa iglicę do pozycji spoczynkowej, kończąc wtrysk. Ten precyzyjny ruch iglicy, sterowany przez zawór, pozwala na dokładne określenie ilości paliwa podawanego do komory spalania w danym momencie.

Końcówka rozpylacza: jak powstaje idealna mgiełka paliwowa?

Końcówka rozpylacza to ostatni etap podróży paliwa przed dostaniem się do komory spalania. Jej konstrukcja jest niezwykle precyzyjna i ma kluczowe znaczenie dla procesu atomizacji. Składa się z kilku drobnych otworów o ściśle określonej średnicy i kształcie. Kiedy paliwo pod wysokim ciśnieniem przepływa przez te otwory, jest ono rozbijane na miliony maleńkich kropel. Ten proces, znany jako atomizacja, tworzy drobną mgiełkę paliwową, która jest niezbędna do efektywnego i szybkiego spalania w silniku Diesla. Jakość tej mgiełki bezpośrednio wpływa na moc silnika, jego ekonomię i czystość spalin.

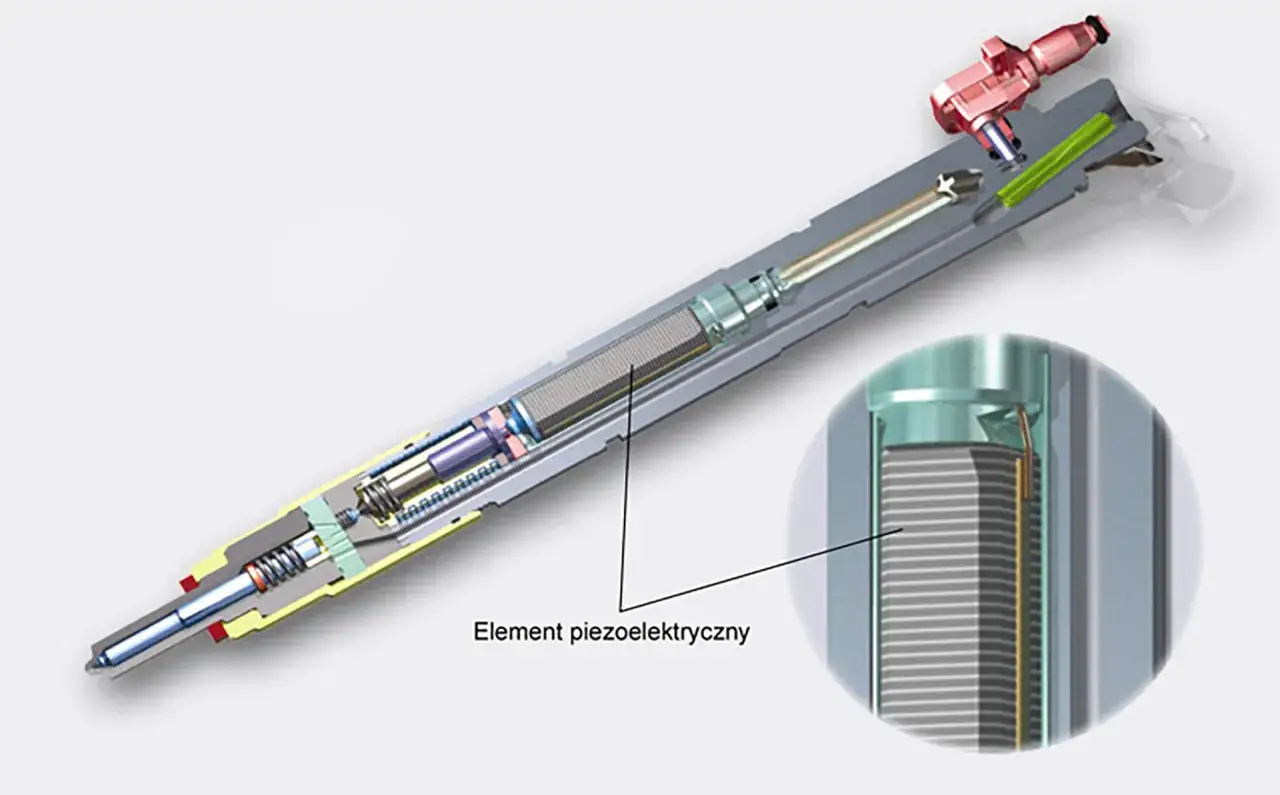

Technologia przyszłości w Twoim aucie: jak zbudowany jest wtryskiwacz piezoelektryczny Bosch?

Czym różni się budowa "piezo" od klasycznego wtryskiwacza elektromagnetycznego?

Główna różnica konstrukcyjna między wtryskiwaczem piezoelektrycznym a jego elektromagnetycznym odpowiednikiem leży w elemencie sterującym. Podczas gdy wtryskiwacz elektromagnetyczny wykorzystuje cewkę do generowania pola magnetycznego, wtryskiwacze piezoelektryczne opierają się na siłowniku piezoelektrycznym. Ten nowoczesny komponent zastępuje tradycyjną cewkę, umożliwiając zupełnie nowy poziom precyzji i szybkości działania. To właśnie ta zmiana w sercu wtryskiwacza otwiera drzwi do bardziej zaawansowanych strategii wtrysku paliwa.

Siłownik piezoelektryczny: tajemnica błyskawicznej reakcji i wielokrotnych wtrysków.

Siłownik piezoelektryczny to serce nowoczesnych wtryskiwaczy Bosch. Jego działanie opiera się na unikalnych właściwościach materiałów piezoelektrycznych, takich jak kwarc. Pod wpływem przyłożonego napięcia elektrycznego, kryształy te ulegają błyskawicznemu odkształceniu, zmieniając swoją objętość. Ta zmiana jest na tyle gwałtowna i precyzyjna, że pozwala na niemal natychmiastowe otwieranie i zamykanie zaworu sterującego. Niezwykła szybkość działania siłownika piezoelektrycznego umożliwia realizację wielokrotnych dawek wtrysku w ciągu jednego cyklu pracy silnika może to być wtrysk wstępny, główny, a nawet dotrysk. Taka elastyczność pozwala na optymalizację procesu spalania, co przekłada się na znaczące korzyści: lepszą efektywność paliwową, niższą emisję szkodliwych substancji oraz wyższą kulturę pracy silnika.

Złożona konstrukcja a możliwości naprawy – co musisz wiedzieć o regeneracji?

Bardziej zaawansowana i precyzyjna budowa wtryskiwaczy piezoelektrycznych ma bezpośrednie przełożenie na proces ich ewentualnej naprawy lub regeneracji. Ze względu na skomplikowanie konstrukcji i zastosowanie delikatnych elementów, takich jak siłowniki piezoelektryczne, proces ten jest zazwyczaj bardziej wymagający i potencjalnie droższy niż w przypadku starszych, elektromagnetycznych wtryskiwaczy. Wymaga specjalistycznej wiedzy, precyzyjnych narzędzi i często wymiany całych modułów, co sprawia, że regeneracja tych podzespołów jest zadaniem dla wyspecjalizowanych serwisów.

Jak zasada działania wynika bezpośrednio z budowy wtryskiwacza?

Cykl pracy wtryskiwacza elektromagnetycznego: od impulsu elektrycznego do wtrysku.

Cykl pracy wtryskiwacza elektromagnetycznego rozpoczyna się od sygnału elektrycznego wysłanego przez sterownik silnika. Oto poszczególne etapy:

1. Impuls elektryczny: Sterownik silnika wysyła krótki impuls elektryczny do cewki elektromagnetycznej wtryskiwacza.
2. Aktywacja cewki: Impuls powoduje przepływ prądu przez cewkę, która generuje pole magnetyczne.
3. Podniesienie iglicy: Pole magnetyczne działa na tłoczysko, które podnosi iglicę wtryskową, otwierając drogę dla paliwa.
4. Wtrysk paliwa: Paliwo pod wysokim ciśnieniem przepływa przez otwarte otwory w rozpylaczu, tworząc mgiełkę wtryskiwaną do komory spalania.
5. Zamknięcie wtryskiwacza: Po ustaniu impulsu elektrycznego, pole magnetyczne zanika, a sprężyna cofa iglicę do pozycji spoczynkowej, zamykając przepływ paliwa.

Cykl pracy wtryskiwacza piezoelektrycznego: dlaczego jest szybszy i bardziej efektywny?

Wtryskiwacze piezoelektryczne działają na zasadzie wykorzystania zjawiska piezoelektrycznego, co czyni ich cykl pracy znacznie szybszym i bardziej precyzyjnym:

1. Impuls napięciowy: Sterownik silnika wysyła impuls napięciowy do siłownika piezoelektrycznego.
2. Odkształcenie piezoelektryczne: Materiał piezoelektryczny w siłowniku błyskawicznie zmienia swoją objętość pod wpływem napięcia.
3. Błyskawiczne otwarcie zaworu: Zmiana objętości siłownika powoduje niemal natychmiastowe podniesienie iglicy, otwierając zawór sterujący.
4. Precyzyjny wtrysk: Dzięki błyskawicznej reakcji, możliwe jest bardzo precyzyjne dawkowanie paliwa, w tym realizacja wielu wtrysków w krótkim czasie (np. wtrysk wstępny, główny, dotrysk).
5. Zamknięcie wtryskiwacza: Po ustaniu impulsu napięciowego, siłownik powraca do pierwotnego kształtu, a iglica zamyka zawór, kończąc wtrysk.

Ta szybkość i precyzja pozwalają na lepszą kontrolę nad procesem spalania, co przekłada się na wyższą wydajność i czystszą pracę silnika.

Najczęstsze usterki a budowa wtryskiwacza – które elementy psują się najczęściej i dlaczego?

Wrażliwe punkty konstrukcji: zużycie końcówki rozpylacza i zaworka sterującego.

Niezależnie od typu wtryskiwacza, pewne jego elementy są szczególnie narażone na zużycie i uszkodzenia. Końcówki rozpylaczy oraz zaworki sterujące to punkty konstrukcyjne, które najczęściej ulegają awarii. Wynika to z ich ciągłej pracy pod wpływem bardzo wysokiego ciśnienia paliwa, wysokiej temperatury oraz obecności nawet mikroskopijnych zanieczyszczeń. Te czynniki prowadzą do stopniowego zużycia, erozji otworów rozpylacza, a także nieszczelności w zaworku sterującym. Objawy takiego zużycia to między innymi pogorszone rozpylanie paliwa, nierówna praca silnika, a w skrajnych przypadkach nawet wycieki paliwa.

Awarie elektryczne: uszkodzenia cewki i siłownika piezoelektrycznego.

Oprócz problemów mechanicznych, wtryskiwacze są również podatne na awarie elektryczne. W przypadku wtryskiwaczy elektromagnetycznych, najczęstszym problemem jest uszkodzenie cewki. Może to być spowodowane przegrzaniem, przepięciami w instalacji elektrycznej pojazdu lub po prostu zmęczeniem materiału po latach intensywnej pracy. W nowoczesnych wtryskiwaczach piezoelektrycznych, podobne problemy dotyczą siłownika piezoelektrycznego. Jego delikatna konstrukcja również może ulec uszkodzeniu w wyniku przepięć, wibracji lub wad produkcyjnych. Awarie te całkowicie uniemożliwiają prawidłowe działanie wtryskiwacza, prowadząc do problemów z uruchomieniem silnika lub jego nierówną pracą.

Przeczytaj również: Jak prawidłowo stosować Liqui Moly Diesel System Reiniger dla lepszej wydajności silnika diesla

Wpływ jakości paliwa na wewnętrzne komponenty wtryskiwacza.

Jakość paliwa, które trafia do układu wtryskowego, ma fundamentalne znaczenie dla trwałości i niezawodności wtryskiwaczy. Zanieczyszczenia, obecność wody, a nawet niewłaściwy rodzaj paliwa mogą prowadzić do przyspieszonego zużycia wewnętrznych elementów, takich jak precyzyjne otwory w rozpylaczu czy uszczelnienia zaworków. Zanieczyszczenia działają jak materiał ścierny, powodując erozję i powstawanie luzów. Woda może prowadzić do korozji, a niewłaściwe paliwo może nie zapewniać odpowiedniego smarowania. Wszystkie te czynniki znacząco skracają żywotność wtryskiwaczy obu typów, prowadząc do przedwczesnych awarii i kosztownych napraw.
