Podłączenie regulatora napięcia do prądnicy w Ursusie C-330 to czynność, która może wydawać się skomplikowana, ale jest absolutnie niezbędna do prawidłowego funkcjonowania elektryki w Twoim ciągniku. Zapewnienie właściwego ładowania akumulatora to nie tylko kwestia komfortu, ale przede wszystkim ochrony przed kosztownymi awariami instalacji i samego akumulatora. W tym praktycznym przewodniku przeprowadzimy Cię przez cały proces, krok po kroku.
Kluczowe informacje o podłączeniu regulatora napięcia do prądnicy C-330
- Poprawne podłączenie regulatora napięcia do prądnicy w C-330 jest krytyczne dla uniknięcia uszkodzeń instalacji i akumulatora.
- Należy zwrócić szczególną uwagę na polaryzację instalacji (plus lub minus na masie), która różni się w zależności od modelu ciągnika.
- Kluczowe jest prawidłowe zidentyfikowanie i połączenie zacisków prądnicy (18, 16) oraz regulatora (15, 67, 30/51).
- Zawsze rozpoczynaj pracę od odłączenia akumulatora, aby zapewnić bezpieczeństwo.
- Solidne połączenie masy regulatora z ramą pojazdu jest niezbędne dla jego prawidłowego działania.
- W przypadku problemów z ładowaniem, warto rozważyć wymianę prądnicy na alternator, co upraszcza instalację.
Dlaczego prawidłowe podłączenie regulatora napięcia w C-330 jest absolutnie kluczowe?
W starszych maszynach, takich jak Ursus C-330, prawidłowe działanie układu ładowania jest fundamentem niezawodności. Regulator napięcia pełni rolę strażnika, który pilnuje, aby prąd wytwarzany przez prądnicę był odpowiedni ani za wysoki, ani za niski. Zbyt wysokie napięcie może błyskawicznie uszkodzić akumulator, a nawet spalić żarówki czy inne elementy wrażliwej instalacji elektrycznej. Z kolei zbyt niskie napięcie oznacza, że akumulator nie jest doładowywany, co prowadzi do jego stopniowego rozładowania i w efekcie unieruchomienia ciągnika.
Jakie ryzyko niesie za sobą pomyłka w montażu? Od spalonej instalacji po zniszczony akumulator
Najmniejsza pomyłka podczas podłączania regulatora napięcia może mieć katastrofalne skutki. Pomylenie zacisków lub podłączenie przewodów w niewłaściwej kolejności to prosta droga do uszkodzenia samego regulatora, który jest stosunkowo delikatnym elementem. Co gorsza, wadliwie działający regulator może doprowadzić do przeładowania akumulatora, co objawia się jego puchnięciem, wyciekiem elektrolitu, a w skrajnych przypadkach nawet eksplozją. Nie można zapominać również o ryzyku uszkodzenia prądnicy lub przepalenia całej instalacji elektrycznej ciągnika. Koszty naprawy tych elementów mogą wielokrotnie przewyższyć wartość samego regulatora, dlatego precyzja jest tutaj absolutnie kluczowa.
Prądnica a alternator krótkie wyjaśnienie, dlaczego wciąż mówimy o prądnicy w "trzydziestce"
Warto na chwilę zatrzymać się przy różnicy między prądnicą a alternatorem. Prądnica, którą fabrycznie wyposażony jest Ursus C-330, wytwarza prąd stały, ale jej wydajność, zwłaszcza na niskich obrotach silnika, pozostawia wiele do życzenia. Z tego powodu wymaga ona zewnętrznego regulatora napięcia, który jest niezbędny do stabilizacji tego prądu. Alternator natomiast, choć generuje prąd zmienny, ma wbudowany prostownik i regulator napięcia, co sprawia, że jest bardziej wydajny w szerszym zakresie obrotów i często prostszy w instalacji. Jednak w klasycznym C-330 mamy do czynienia z prądnicą, a jej obsługa wymaga zrozumienia specyfiki działania regulatora mechanicznego lub elektronicznego dedykowanego do tego typu prądnic.
Zanim zaczniesz: Niezbędna checklista narzędzi i części
Zanim przystąpisz do pracy, upewnij się, że masz wszystko, czego potrzebujesz. Dobre przygotowanie to połowa sukcesu i gwarancja, że praca przebiegnie sprawnie i bezpiecznie.
Podstawowe narzędzia, które musisz mieć pod ręką
Do wykonania tej pracy będziesz potrzebować kilku podstawowych narzędzi. Przede wszystkim przygotuj zestaw kluczy płaskich i nasadowych w różnych rozmiarach, które przydadzą się do odkręcania i dokręcania śrub mocujących. Niezbędne będą również śrubokręty (zarówno płaskie, jak i krzyżakowe), kombinerki do przytrzymywania lub zaginania przewodów, a także szczotka druciana do dokładnego oczyszczenia styków i powierzchni masowych. Bardzo ważnym narzędziem jest miernik uniwersalny, czyli multimetr, który pozwoli Ci sprawdzić napięcie, ciągłość obwodu i ewentualne zwarcia.
Dobór regulatora: Mechaniczny (RG15) czy elektroniczny? Porównanie i rekomendacje
Na rynku dostępne są dwa główne typy regulatorów napięcia do Ursusa C-330: mechaniczne i elektroniczne. Klasyczny regulator mechaniczny, taki jak RG15C, jest prosty w budowie i tani, ale bywa mniej precyzyjny i bardziej podatny na uszkodzenia mechaniczne czy wibracje. Nowocześniejsze regulatory elektroniczne oferują większą dokładność, lepszą stabilność napięcia ładowania i są zazwyczaj bardziej odporne na trudne warunki pracy. Choć mogą być droższe, często stanowią lepszą inwestycję w dłuższej perspektywie ze względu na swoją niezawodność. Dla większości użytkowników, zwłaszcza tych ceniących sobie spokój i bezproblemowe działanie, rekomenduję wybór regulatora elektronicznego, który jest bardziej odporny na wahania napięcia i warunki atmosferyczne.
Sprawdź polaryzację w swoim C-330: Czy masz plus, czy minus na masie?
To jeden z najważniejszych kroków, który często bywa pomijany. Starsze modele Ursusa C-330 miały instalację elektryczną z "plusem na masie", co oznacza, że dodatnia klema akumulatora była połączona z ramą ciągnika. Nowsze wersje, w tym C-330M, przeszły na standard "minusa na masie", gdzie to ujemna klema jest połączona z masą. Błędne podłączenie regulatora do instalacji o niewłaściwej polaryzacji może prowadzić do jego natychmiastowego uszkodzenia. Aby to sprawdzić, możesz użyć multimetru. Podłącz ujemną sondę do ramy ciągnika, a dodatnią do klemy akumulatora. Jeśli multimetr wskaże napięcie dodatnie, masz "plus na masie". Jeśli wskaże napięcie ujemne, masz "minus na masie".
Krok po kroku: Jak bezpiecznie i poprawnie podłączyć regulator do prądnicy?
Przejdźmy teraz do konkretnych czynności. Pamiętaj o zachowaniu ostrożności na każdym etapie pracy.
Krok 1: Bezpieczeństwo przede wszystkim jak prawidłowo odłączyć akumulator
Zanim zaczniesz cokolwiek odłączać lub podłączać, absolutnie kluczowe jest odłączenie akumulatora. Zawsze rozpoczynaj od odłączenia klemy ujemnej (masy). Dopiero potem odłącz klemę dodatnią. Pozwoli to uniknąć przypadkowego zwarcia, które mogłoby uszkodzić narzędzia, instalację lub nawet spowodować obrażenia. Upewnij się, że przewody akumulatora są dobrze odizolowane i nie dotykają metalowych elementów.
Krok 2: Odszyfruj oznaczenia na prądnicy i regulatorze (Zaciski 15, 67, 30/51, Masa)
Zrozumienie oznaczeń na obu urządzeniach jest kluczowe. W prądnicy typu P20C, którą znajdziesz w C-330, mamy zazwyczaj zacisk oznaczony jako 18 (czasem "Szcz" lub "Wzb"), który jest wyjściem prądu wzbudzenia, oraz zacisk 16 (czasem "Prąd"), który jest głównym wyjściem prądu. Obudowa prądnicy jest połączona z masą. Regulator napięcia, czy to mechaniczny RG15C, czy jego elektroniczny odpowiednik, posiada zazwyczaj następujące zaciski: 15 (lub 54) podłączany do stacyjki, 67 (lub "Wzb") do wzbudzenia prądnicy, 30/51 główne wyjście prądu z prądnicy do regulatora, a następnie do instalacji, oraz zacisk masy, który musi być połączony z ramą ciągnika.

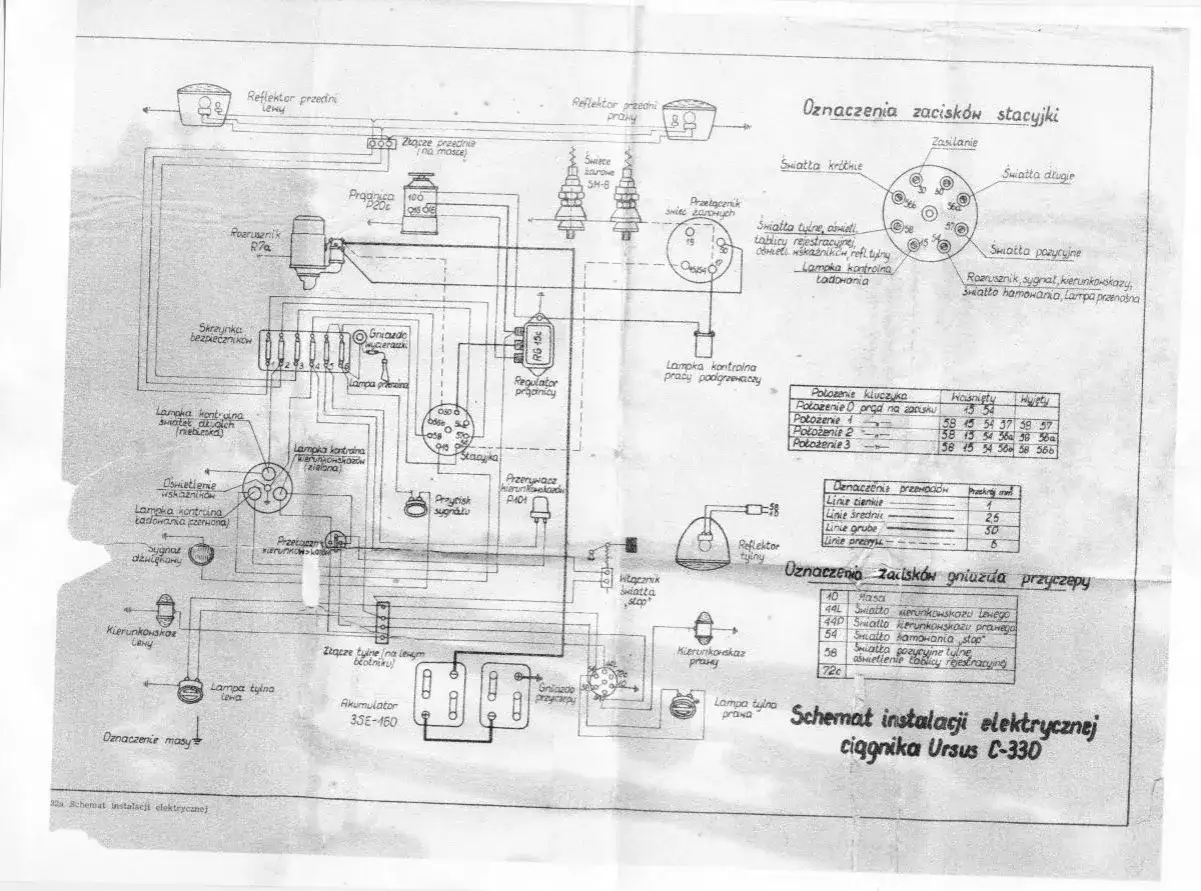

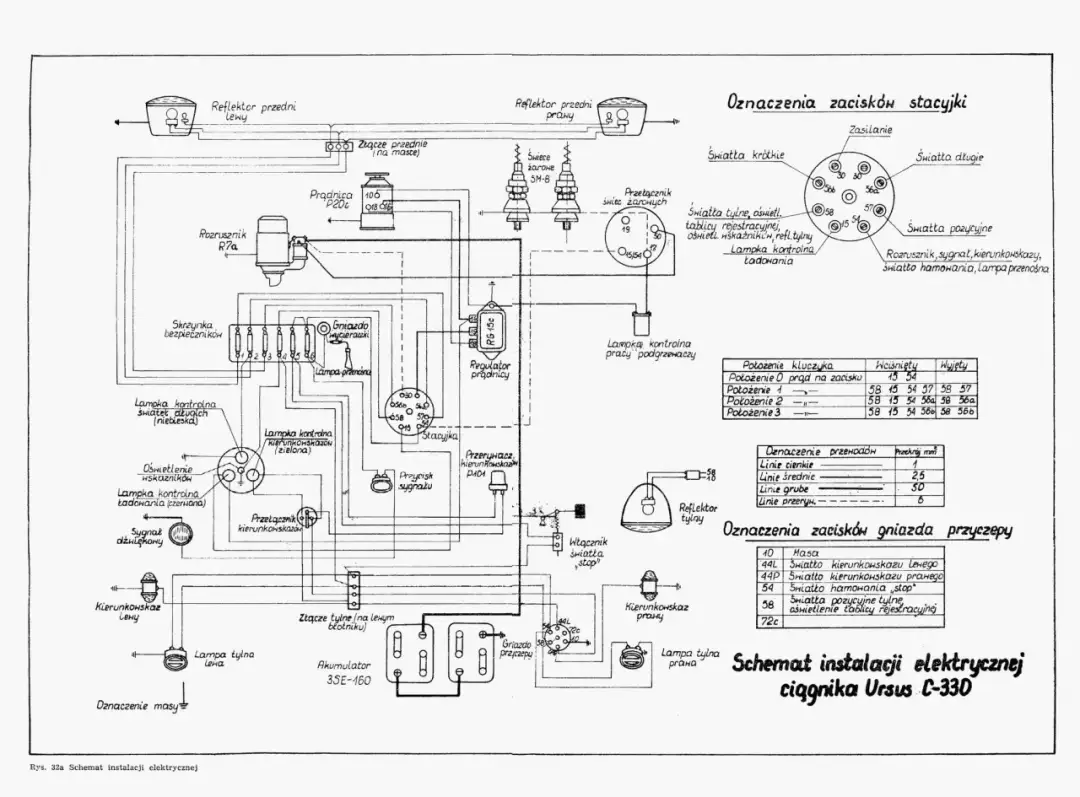

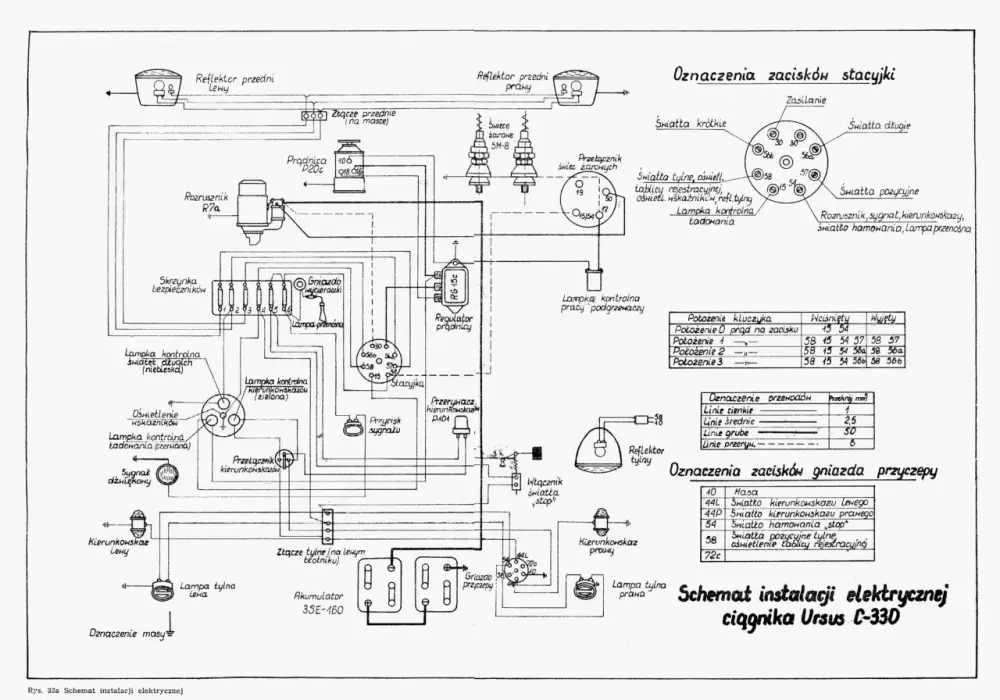

Krok 3: Schemat połączeń dla klasycznego układu z "plusem na masie"
Dla instalacji z "plusem na masie", która jest typowa dla starszych modeli C-330, podłączenie wygląda następująco:
- Przewód z zacisku 18 (wzbudzenie) prądnicy podłącz do zacisku 67 regulatora.
- Przewód z zacisku 16 (główne wyjście prądu) prądnicy podłącz do zacisku 30/51 regulatora.
- Zacisk 15 regulatora podłącz do zacisku 15 w stacyjce (czyli do przewodu, który podaje napięcie po przekręceniu kluczyka).
- Upewnij się, że obudowa regulatora jest solidnie połączona z masą pojazdu.
Krok 4: Schemat połączeń dla instalacji z "minusem na masie"
W przypadku instalacji z "minusem na masie", która jest charakterystyczna dla nowszych modeli C-330M, podstawowa zasada podłączenia zacisków regulatora do prądnicy pozostaje taka sama (18 do 67, 16 do 30/51). Kluczowa różnica polega na tym, że cała instalacja elektryczna ma odwróconą polaryzację. Jeśli używasz regulatora przeznaczonego do obu typów instalacji (np. niektóre regulatory elektroniczne), upewnij się, że jest on prawidłowo skonfigurowany lub samoczynnie dostosowuje się do polaryzacji. W przypadku regulatorów mechanicznych, często wymagane jest użycie modelu dedykowanego do konkretnej polaryzacji. Zawsze sprawdź instrukcję obsługi regulatora!
Krok 5: Jak zadbać o pewne i czyste połączenie z masą klucz do sukcesu
Połączenie masowe jest absolutnie fundamentalne dla prawidłowego działania regulatora napięcia i całej instalacji elektrycznej. Bez solidnego połączenia z masą, regulator nie będzie mógł prawidłowo funkcjonować, a Ty możesz doświadczać problemów z ładowaniem lub całkowitego braku ładowania. Przed podłączeniem przewodów masowych, dokładnie oczyść powierzchnię ramy ciągnika oraz obudowę regulatora za pomocą szczotki drucianej lub papieru ściernego. Upewnij się, że nie ma tam rdzy, farby ani brudu. Warto zastosować podkładki zębate, które zapewnią lepszy kontakt i zapobiegną luzowaniu się połączenia. Solidny styk masy to podstawa!
Najczęstsze błędy podczas montażu i jak ich unikać
Nawet najbardziej doświadczeni mechanicy popełniają błędy. Oto kilka najczęstszych pułapek, na które warto uważać.
Błąd #1: Pomylenie zacisków wzbudzenia (67) i prądowego (30) jakie są konsekwencje?
To klasyczny błąd, który może prowadzić do poważnych konsekwencji. Zacisk 67 regulatora służy do podania napięcia na uzwojenie wzbudzenia prądnicy (zacisk 18), co inicjuje proces generowania prądu. Zacisk 30/51 jest głównym wyjściem prądu z prądnicy do regulatora, a następnie do akumulatora. Jeśli te zaciski zostaną pomylone, prąd z prądnicy może zostać skierowany w niewłaściwe miejsce, co może spowodować uszkodzenie regulatora lub nawet prądnicy. W najlepszym wypadku ładowanie po prostu nie będzie działać. Zawsze dokładnie weryfikuj oznaczenia przed podłączeniem!
Błąd #2: Słaby lub skorodowany styk masy cichy winowajca problemów z ładowaniem
Jak już wspominaliśmy, masa jest kluczowa. Słaby styk masowy może objawiać się w bardzo podstępny sposób. Układ może wydawać się poprawnie podłączony, ale napięcie ładowania będzie niskie, niestabilne lub w ogóle go nie będzie. Regulator może błędnie interpretować sygnały, a prąd nie będzie efektywnie płynął do akumulatora. Dlatego tak ważne jest, aby poświęcić czas na dokładne oczyszczenie i zabezpieczenie połączeń masowych.
Błąd #3: Podłączenie regulatora do alternatora zamiast prądnicy dlaczego to nie zadziała?
Regulatory napięcia są projektowane specyficznie dla prądnic lub alternatorów. Mają one odmienne charakterystyki pracy i wymagają innego sterowania. Regulator przeznaczony do prądnicy, podłączony do alternatora, nie będzie w stanie prawidłowo regulować napięcia. Może to prowadzić do przeładowania lub niedoładowania akumulatora, a także do uszkodzenia samego regulatora lub alternatora. Upewnij się, że używasz regulatora dedykowanego do prądnicy w Twoim C-330.
Test po instalacji: Skąd wiedzieć, że ładowanie działa prawidłowo?
Po zakończeniu montażu przychodzi czas na weryfikację. Prosty test pozwoli Ci upewnić się, że wszystko działa jak należy.

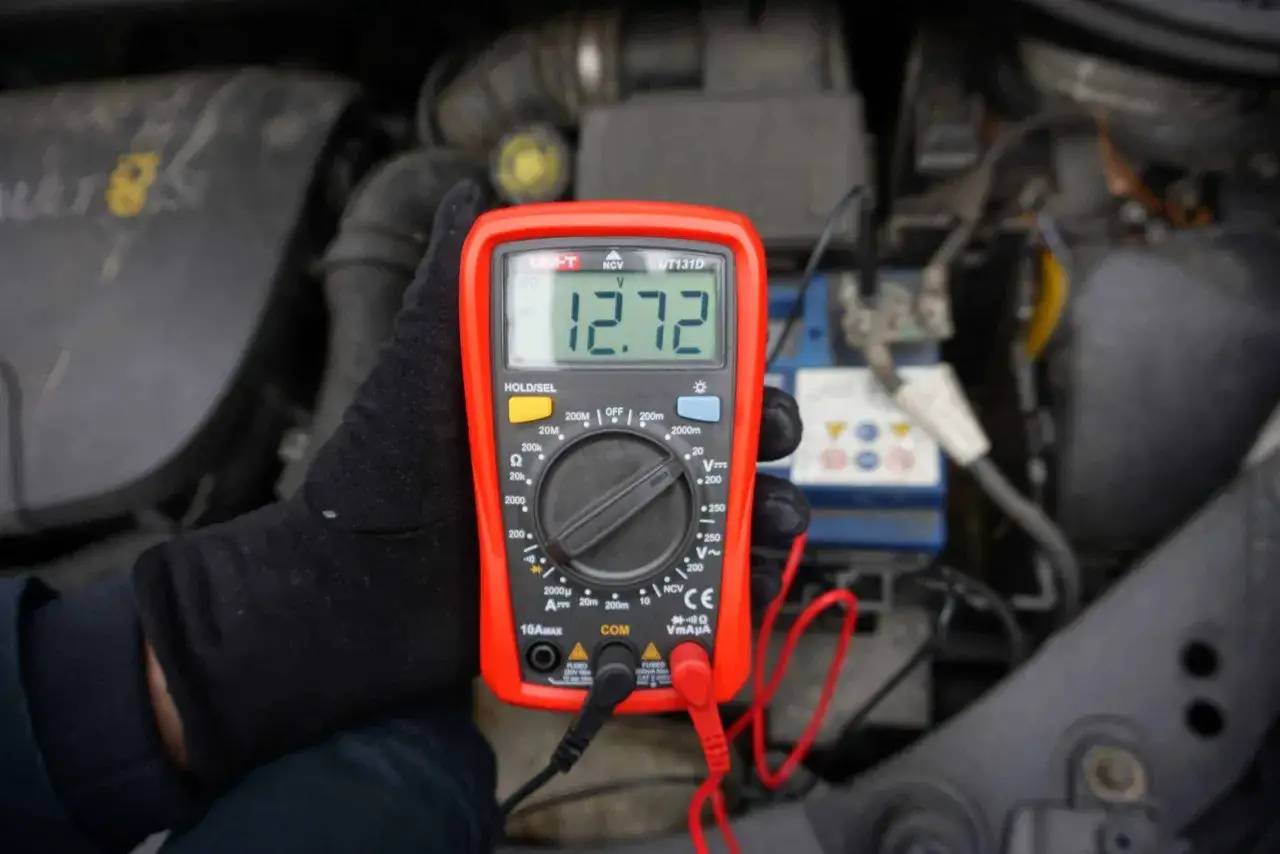

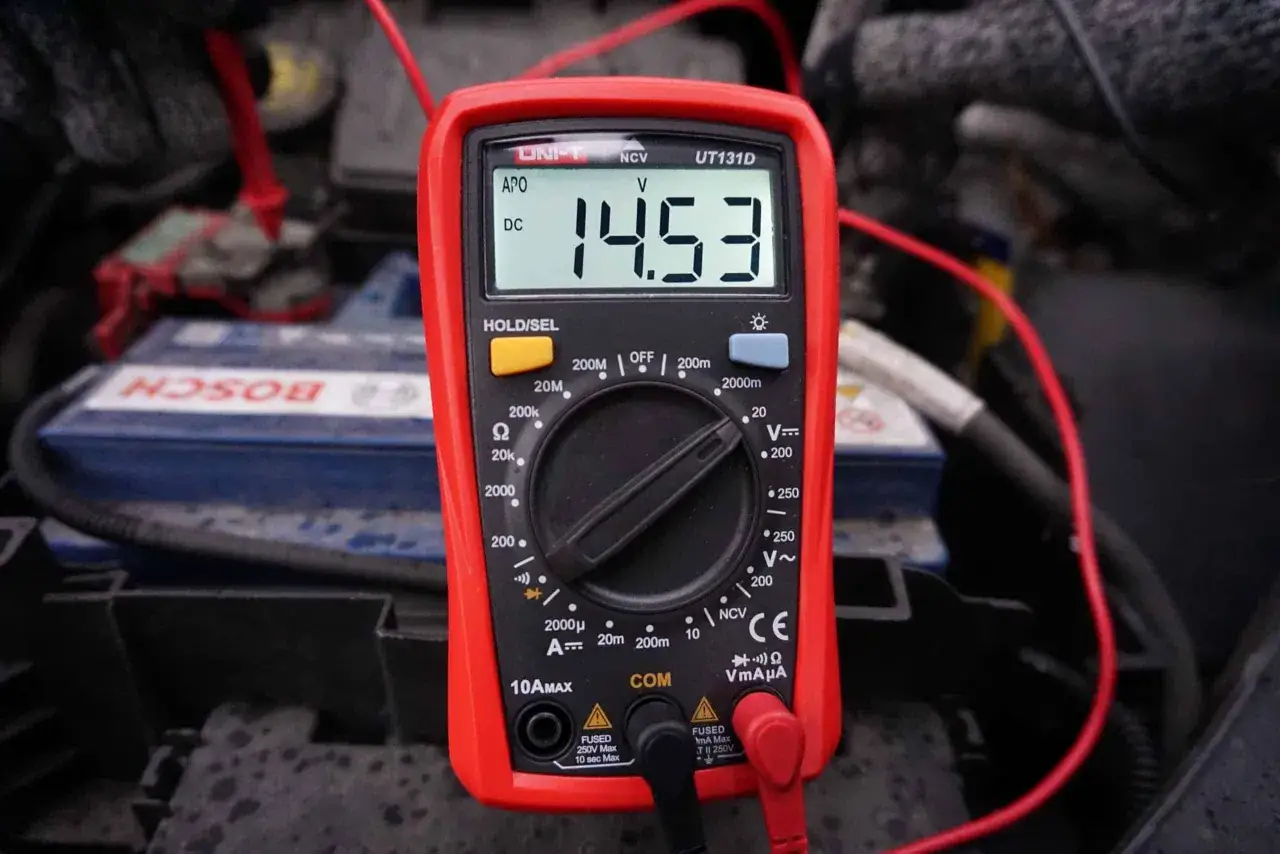

Jak za pomocą prostego miernika sprawdzić napięcie ładowania na akumulatorze?
To najprostszy i najskuteczniejszy sposób sprawdzenia poprawności działania układu ładowania. Uruchom silnik ciągnika. Ustaw multimetr na pomiar napięcia stałego (DC) w zakresie powyżej 20V. Podłącz czerwoną sondę miernika do dodatniej klemy akumulatora, a czarną sondę do ujemnej klemy. Przy pracującym silniku na biegu jałowym napięcie powinno wynosić około 13.8V do 14.4V. Jeśli napięcie jest niższe lub wyższe, może to oznaczać problem z regulatorem, prądnicą lub połączeniami.
Kontrolka ładowania nie gaśnie po uruchomieniu silnika co to oznacza?
Jeśli po uruchomieniu silnika kontrolka ładowania (zazwyczaj oznaczona symbolem akumulatora) nie gaśnie, jest to jasny sygnał, że coś jest nie tak. Najczęstsze przyczyny to: brak ładowania (problem z prądnicą, regulatorem lub połączeniami), uszkodzony regulator napięcia, wadliwa prądnica, lub w niektórych przypadkach, problem z samą kontrolką lub jej obwodem. Warto wtedy ponownie sprawdzić wszystkie połączenia, a następnie przejść do bardziej szczegółowej diagnostyki.
Co zrobić, gdy po wymianie regulatora nadal nie ma ładowania?
Jeśli po wymianie regulatora problem z ładowaniem nadal występuje, nie panikuj. Czas na głębszą diagnostykę.
Diagnostyka prądnicy: Sprawdzenie szczotek i komutatora
Prądnica, podobnie jak inne elementy mechaniczne, ulega zużyciu. Szczotki węglowe, które doprowadzają prąd do komutatora, mogą się zużyć lub zablokować. Komutator, czyli pierścień na wirniku prądnicy, może ulec zabrudzeniu lub uszkodzeniu. Aby sprawdzić szczotki, zazwyczaj trzeba odkręcić osłonę prądnicy. Powinny być one na tyle długie, aby zapewnić dobry kontakt z komutatorem. Komutator powinien być czysty, gładki i bez śladów przypaleń. W razie potrzeby można go oczyścić drobnym papierem ściernym lub wymienić.
Weryfikacja ciągłości przewodów gdzie szukać przerw w obwodzie?
Nawet najlepszy regulator i sprawna prądnica nie pomogą, jeśli w obwodzie ładowania występuje przerwa. Użyj multimetru w trybie ciągłości obwodu (często oznaczonym symbolem fali dźwiękowej lub diody). Sprawdź ciągłość każdego przewodu od prądnicy do regulatora, od regulatora do stacyjki oraz od regulatora do akumulatora. Sprawdź również ciągłość połączeń masowych. Szukaj uszkodzeń izolacji, przetarć przewodów lub luźnych zacisków.
Przeczytaj również: Jak wyjąć alternator passat b5 1.9 tdi - uniknij kosztownych błędów

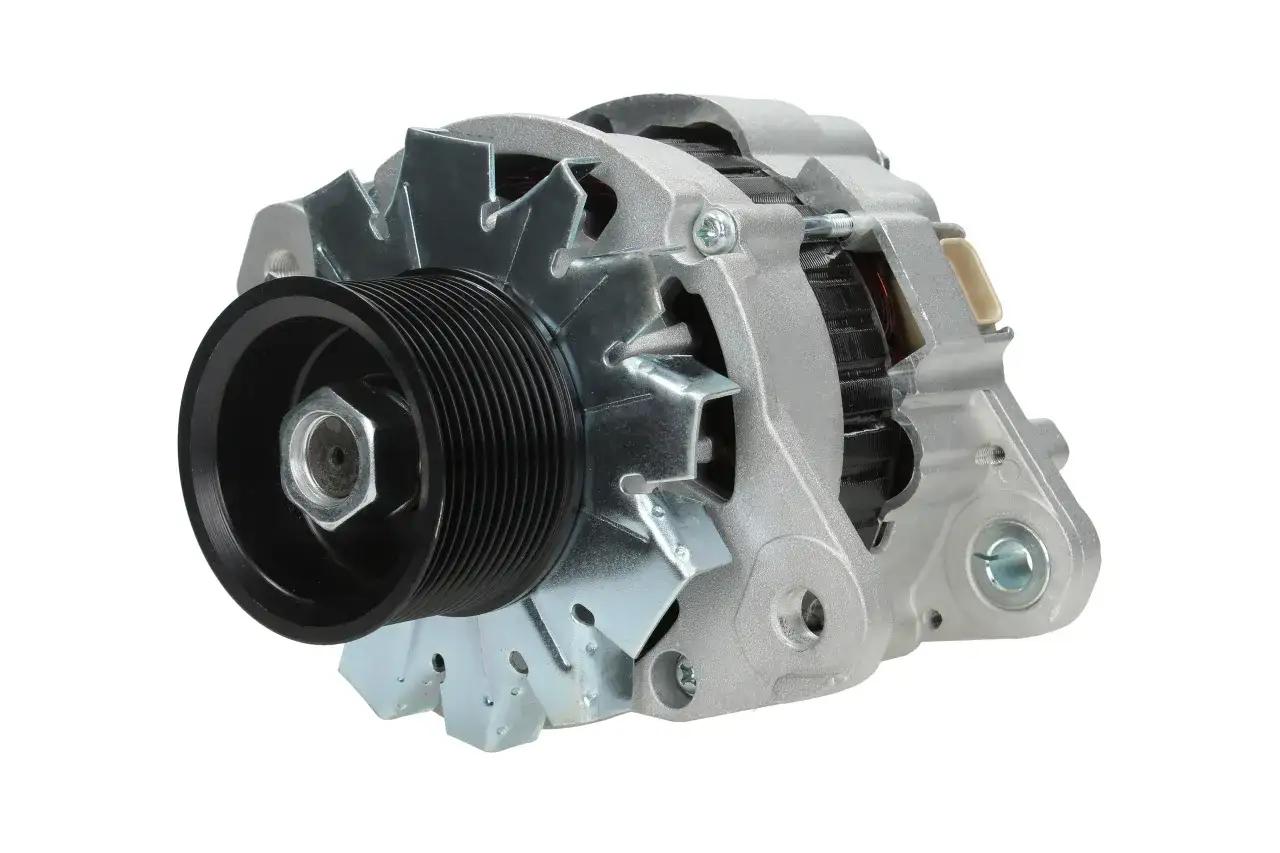

Kiedy warto rozważyć wymianę prądnicy na alternator?
Jeśli Twoja prądnica jest już mocno zużyta, często wymaga napraw, a Ty chcesz poprawić niezawodność i wydajność układu ładowania, warto rozważyć modernizację. Wymiana prądnicy na nowoczesny alternator to popularne rozwiązanie w Ursusie C-330. Alternatory są zazwyczaj bardziej wydajne, zwłaszcza na niskich obrotach, i często posiadają wbudowany regulator napięcia, co znacznie upraszcza instalację. Choć wiąże się to z pewnym kosztem i koniecznością dopasowania mocowania, korzyści w postaci lepszego ładowania i większej niezawodności często przewyższają początkowe nakłady. Według danych elektroda.pl, taka modernizacja jest często polecana dla zwiększenia komfortu użytkowania.
Podsumowanie: Klucz do niezawodnego ładowania w Twoim C-330
Prawidłowe podłączenie regulatora napięcia w Ursusie C-330 to czynność wymagająca precyzji i uwagi. Pamiętaj o zachowaniu bezpieczeństwa, dokładnym sprawdzeniu polaryzacji instalacji oraz weryfikacji wszystkich połączeń, zwłaszcza masy. Nawet drobne niedopatrzenie może skutkować kosztownymi awariami. Jeśli czujesz się pewnie, samodzielna wymiana regulatora jest jak najbardziej wykonalna. W przypadku jednak wątpliwości lub gdy po wymianie problem z ładowaniem nadal występuje, nie wahaj się skonsultować z doświadczonym mechanikiem. Niezawodny układ ładowania to podstawa sprawnego i bezproblemowego działania Twojego C-330.
