Ten artykuł to praktyczny, krok po kroku poradnik, który pomoże Ci zdiagnozować stan techniczny cewki elektrozaworu za pomocą multimetru. Pozwoli to na szybkie zlokalizowanie i usunięcie awarii w wielu urządzeniach, oszczędzając czas i pieniądze.
Jak sprawdzić cewkę elektrozaworu miernikiem
- Zawsze odłącz zasilanie przed przystąpieniem do pomiarów, aby zapewnić bezpieczeństwo.
- Użyj multimetru ustawionego na tryb pomiaru rezystancji (Ω) i odpowiedni zakres.
- Prawidłowa rezystancja cewki mieści się zazwyczaj w zakresie kilkunastu do kilkuset omów.
- Odczyt bliski 0 Ω wskazuje na zwarcie, a "OL" lub "1" na przerwę w obwodzie.
- Uszkodzona cewka objawia się brakiem reakcji zaworu, przegrzewaniem lub nietypowymi dźwiękami.
- W przypadku uszkodzenia, cewkę należy wymienić na nową o identycznych parametrach.
Dlaczego Twój elektrozawór przestał działać? Pierwszy podejrzany: cewka
Kiedy elektrozawór przestaje działać zgodnie z oczekiwaniami, wiele osób zastanawia się, co mogło pójść nie tak. Często winowajcą jest właśnie cewka serce całego mechanizmu. Jej prawidłowe działanie jest absolutnie kluczowe dla poprawnej pracy całego systemu, w którym elektrozawór jest zainstalowany.
Czym jest cewka elektrozaworu i za co odpowiada w Twoim urządzeniu?
Cewka elektrozaworu to element wykonawczy, który działa na zasadzie elektromagnesu. Kiedy przez jej uzwojenie przepływa prąd elektryczny, generowane jest pole magnetyczne. To pole magnetyczne przyciąga lub odpycha ruchomy rdzeń, który z kolei otwiera lub zamyka przepływ cieczy lub gazu w zaworze. W prostych słowach, cewka jest odpowiedzialna za "otwieranie i zamykanie drzwi" dla płynów lub gazów w Twoim urządzeniu.
Typowe objawy, które krzyczą: "Sprawdź moją cewkę! "
Zanim sięgniesz po multimetr, warto zwrócić uwagę na kilka sygnałów, które mogą świadczyć o problemach z cewką:
- Brak reakcji na podanie napięcia: Zawór milczy, nie słychać charakterystycznego "cyknięcia", które powinno pojawić się po podaniu zasilania.
- Zawór pozostaje stale otwarty lub zamknięty: Urządzenie nie działa poprawnie, ponieważ przepływ jest zablokowany lub niekontrolowany.
- Przegrzewanie się cewki: Dotykając cewki, możesz wyczuć, że jest ona nienaturalnie gorąca.
- Nietypowe dźwięki: Czasami uszkodzona cewka może wydawać dźwięki, takie jak buczenie.
Gdzie znajdziesz cewkę? Przykłady w pralce, instalacji LPG i systemie nawadniania
Cewki elektrozaworów są niezwykle uniwersalne i znajdziemy je w wielu urządzeniach codziennego użytku. W Twojej pralce odpowiadają za sterowanie dopływem wody. W samochodach, w instalacjach LPG, kontrolują przepływ gazu. Systemy nawadniania ogrodów również opierają się na elektrozaworach sterowanych cewkami, aby zapewnić odpowiednie podlewanie roślin. Jak podaje Haustechnik.pl, są one kluczowym elementem w wielu instalacjach.
Niezbędnik diagnosty: Jak przygotować się do pomiaru cewki
Zanim przystąpisz do faktycznego pomiaru, odpowiednie przygotowanie jest kluczowe dla Twojego bezpieczeństwa i dokładności diagnozy. To etap, którego nie można pominąć.
Bezpieczeństwo przede wszystkim: Dlaczego odłączenie zasilania to krok numer jeden?
To absolutnie najważniejszy krok. Zawsze, ale to zawsze, odłącz zasilanie od urządzenia przed rozpoczęciem jakichkolwiek prac diagnostycznych. Praca pod napięciem może prowadzić do porażenia prądem, uszkodzenia sprzętu, a nawet pożaru. Bezpieczeństwo jest priorytetem, a odłączenie zasilania jest najprostszą i najskuteczniejszą metodą jego zapewnienia.
Potrzebne narzędzia: Multimetr to nie wszystko, co warto mieć pod ręką
Do przeprowadzenia pomiaru będziesz potrzebować kilku podstawowych narzędzi:
- Multimetr: Podstawowe narzędzie do pomiaru rezystancji.
- Śrubokręty: Mogą być potrzebne do demontażu obudowy lub samej cewki.
- Kombinerki lub szczypce: Przydatne do odłączania przewodów lub manipulowania elementami.
- Izolowane rękawiczki (opcjonalnie): Dodatkowe zabezpieczenie podczas pracy z elementami elektrycznymi, choć przy odłączonym zasilaniu ryzyko jest minimalne.
Demontaż cewki z zaworu – jak to zrobić, by niczego nie uszkodzić?
Demontaż cewki zazwyczaj nie jest skomplikowany, ale wymaga delikatności. Zazwyczaj cewka jest po prostu nasunięta na trzpień zaworu i może być zabezpieczona zatrzaskiem lub po prostu trzymać się na wcisk. Ostrożnie pociągnij ją do góry, unikając użycia nadmiernej siły. Upewnij się, że nie uszkodzisz przewodów doprowadzających zasilanie ani samego korpusu zaworu.
Sprawdzanie cewki miernikiem krok po kroku – praktyczny przewodnik
Teraz, gdy jesteś przygotowany, czas przejść do sedna faktycznego pomiaru cewki. Postępuj zgodnie z poniższymi krokami, a z łatwością wykonasz to zadanie.

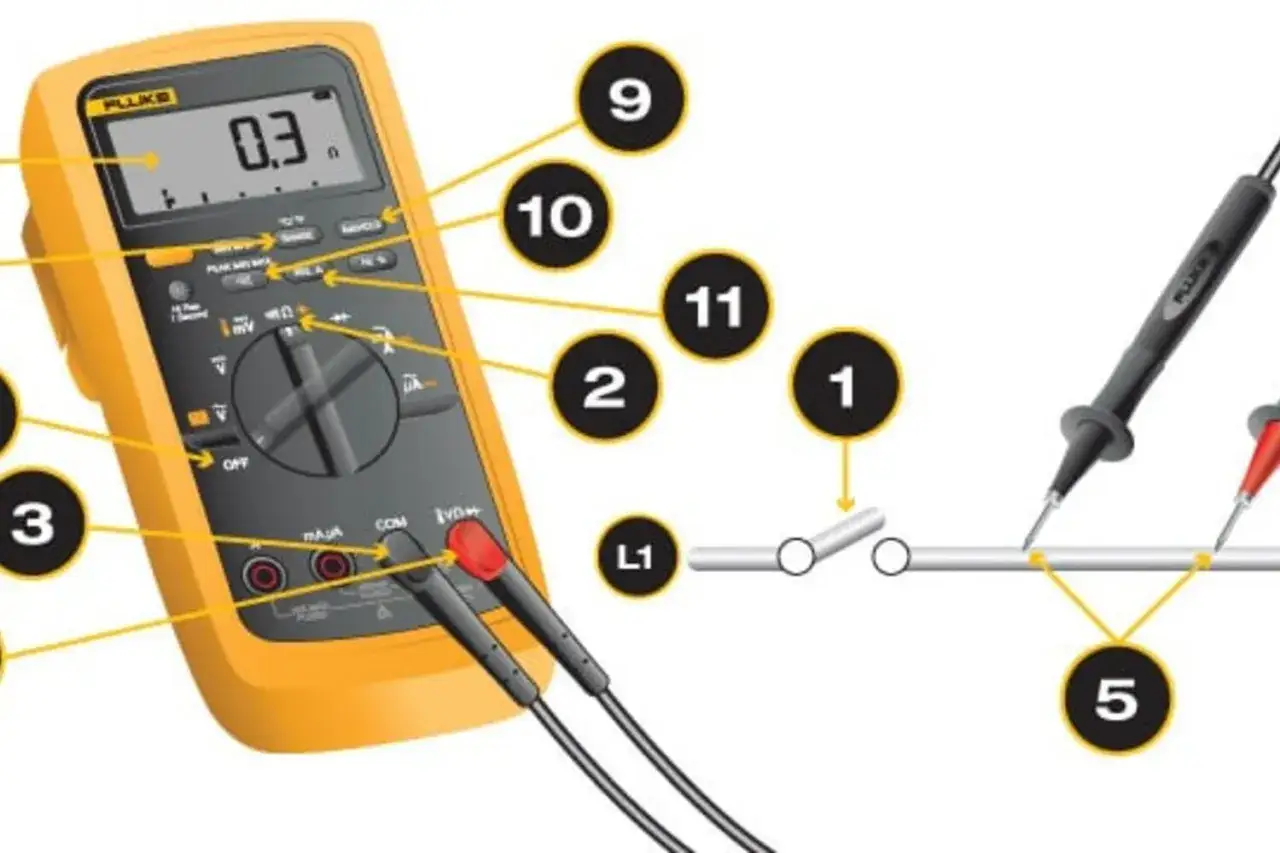

Jak poprawnie ustawić multimetr do pomiaru rezystancji (Ω)? Wybór właściwego zakresu
Na początek ustaw swój multimetr na tryb pomiaru rezystancji, który jest zazwyczaj oznaczony symbolem greckiej litery omega (Ω). Następnie wybierz odpowiedni zakres pomiarowy. Jeśli nie masz pewności co do wartości rezystancji, zacznij od wyższego zakresu (np. 2000 Ω), a następnie stopniowo go zmniejszaj, jeśli odczyt jest zbyt mały. Zbyt mały zakres może spowodować błąd pomiaru lub uszkodzenie miernika, natomiast zbyt duży może uniemożliwić odczytanie drobnych wartości.
Prawidłowe podłączenie sond pomiarowych do styków cewki
Teraz weź sondy pomiarowe multimetru. Przyłóż jedną sondę do jednego styku elektrycznego cewki, a drugą sondę do drugiego styku. Pamiętaj, że przy pomiarze rezystancji polaryzacja nie ma znaczenia, więc możesz podłączyć sondy w dowolnej kolejności.
Odczyt wyniku – co tak naprawdę oznaczają liczby na wyświetlaczu miernika?
Po podłączeniu sond, spójrz na wyświetlacz multimetru. Zobaczysz tam określoną wartość liczbową, zazwyczaj z jednostką Ω (omów). Ta liczba to właśnie rezystancja cewki. Teraz kluczowe jest, aby tę wartość poprawnie zinterpretować.
Interpretacja wyników pomiaru: Czy cewka jest sprawna, czy do wymiany?
Samo wykonanie pomiaru to dopiero połowa sukcesu. Najważniejsza jest umiejętność poprawnej interpretacji uzyskanych wyników.
Wynik idealny: Jaka wartość rezystancji oznacza, że cewka jest sprawna?
Prawidłowa wartość rezystancji cewki jest ściśle związana z jej konstrukcją i napięciem zasilania. Typowo, dla większości elektrozaworów, mieści się ona w zakresie od kilkunastu do kilkuset omów. Jeśli Twój odczyt mieści się w tym zakresie i jest zgodny ze specyfikacją producenta (jeśli ją posiadasz), możesz uznać, że cewka jest prawdopodobnie sprawna. Warto pamiętać, że różne cewki mają różne parametry.
Diagnoza: Zwarcie – co oznacza odczyt bliski zera (0 Ω)?
Jeśli Twój multimetr pokazuje wartość bardzo bliską zeru, na przykład poniżej 1 Ω, jest to jednoznaczny sygnał zwarcia. Oznacza to, że uzwojenie cewki jest uszkodzone i prąd przepływa przez nią bez żadnego oporu, co prowadzi do jej szybkiego uszkodzenia i braku generowania pola magnetycznego. Cewka ze zwarciem nadaje się tylko do wymiany.
Diagnoza: Przerwa w obwodzie – co oznacza brak odczytu ("OL" lub "1")?
Gdy na wyświetlaczu multimetru widzisz symbol "OL" (Over Load), "1" lub po prostu brak jakiegokolwiek odczytu (wszystko zależy od modelu miernika), oznacza to przerwę w obwodzie. Najczęściej jest to spowodowane przepaleniem się uzwojenia cewki. W takiej sytuacji prąd nie może przepłynąć przez cewkę, co również uniemożliwia jej działanie. Taka cewka również wymaga natychmiastowej wymiany.
Czy niewielkie odchylenia od normy to powód do niepokoju?
Czasami można zaobserwować niewielkie odchylenia od wartości podanej przez producenta. Drobne różnice, rzędu kilku procent, zazwyczaj nie są powodem do paniki i mogą wynikać z tolerancji produkcyjnych lub niewielkich zmian temperatury. Jednak jeśli odczyt różni się znacząco, na przykład o 20-30% lub więcej, może to być sygnał, że cewka zaczyna się psuć i warto rozważyć jej profilaktyczną wymianę, aby uniknąć problemów w przyszłości.
Co dalej, gdy cewka jest uszkodzona (lub sprawna, a problem nadal występuje)?
Po przeprowadzeniu diagnostyki wiesz już, czy cewka jest winowajcą awarii. Czas podjąć odpowiednie kroki.
Proces wymiany: Jak dobrać nową cewkę i na co zwrócić uwagę?
Jeśli stwierdziłeś uszkodzenie cewki, kluczowe jest dobranie odpowiedniego zamiennika. Nowa cewka musi mieć identyczne parametry jak ta uszkodzona przede wszystkim to samo napięcie zasilania (np. 12V, 24V, 230V) oraz zbliżoną rezystancję. Zwróć uwagę także na sposób montażu i wymiary, aby cewka pasowała do obudowy zaworu. Najlepiej jest poszukać części zamiennej po numerze oryginalnej cewki lub zaworu.
Cewka sprawna, a zawór nie działa? Inne możliwe przyczyny awarii
Zdarza się, że cewka jest w pełni sprawna, a elektrozawór nadal nie działa. W takiej sytuacji należy szukać innych przyczyn. Mogą to być:
- Zanieczyszczenia mechaniczne: Wszelkie osady, kamień czy drobne przedmioty mogą zablokować ruchome elementy zaworu.
- Uszkodzenia mechaniczne korpusu: Pęknięcia lub deformacje samego zaworu mogą uniemożliwić jego prawidłowe działanie.
- Problemy z zasilaniem: Sprawdź, czy do cewki dociera odpowiednie napięcie. Może być problem z okablowaniem, bezpiecznikiem lub samym źródłem zasilania.
- Problemy ze sterowaniem: Jeśli zawór jest sterowany elektronicznie, problem może leżeć w module sterującym.
Przeczytaj również: Jak prawidłowo zamontować alternator w C 330 – uniknij błędów i problemów
Najczęstsze błędy podczas diagnostyki i jak ich unikać
Podczas diagnostyki cewki można popełnić kilka typowych błędów. Oto najważniejsze z nich i sposoby ich unikania:
- Brak odłączenia zasilania: Zawsze odłączaj zasilanie przed pracą z elementami elektrycznymi.
- Niewłaściwe ustawienie multimetru: Upewnij się, że mierzysz rezystancję (Ω) i wybrałeś odpowiedni zakres.
- Błędna interpretacja wyników: Zrozum, co oznaczają poszczególne odczyty (zwarcie, przerwa, wartość prawidłowa).
- Pomijanie innych potencjalnych przyczyn: Jeśli cewka jest sprawna, szukaj problemu dalej.
- Używanie nadmiernej siły przy demontażu: Działaj delikatnie, aby nie uszkodzić elementów.
