Jak zamontować tarczę sprzęgła? Poradnik krok po kroku

Wymiana tarczy sprzęgła może wydawać się zadaniem dla profesjonalnego mechanika, jednak z odpowiednim przygotowaniem i cierpliwością jest to praca, którą z powodzeniem można wykonać samodzielnie. Ten kompleksowy poradnik poprowadzi Cię przez każdy etap, od identyfikacji problemu po finalny montaż, pomagając uniknąć kosztownych błędów i zapewniając prawidłowe działanie nowego sprzęgła. Pamiętaj, że kluczem do sukcesu jest precyzja i dokładność na każdym kroku.

Czy Twoje auto szarpie i ślizga się przy ruszaniu? To znak, że czas na nową tarczę sprzęgła

Każdy kierowca prędzej czy później zetknie się z objawami zużytego sprzęgła. Najczęściej objawia się to poprzez nieprzyjemne szarpanie podczas ruszania, które przypomina jazdę na rowerze z zacinającym się łańcuchem. Innym, bardzo niepokojącym sygnałem jest tzw. ślizganie się sprzęgła. Polega to na tym, że silnik wkręca się na wyższe obroty, ale samochód nie przyspiesza proporcjonalnie do wzrostu obrotów. Czasami można również odczuć trudności ze zmianą biegów, które stają się "haczące" lub wymagają większej siły. W skrajnych przypadkach może pojawić się również charakterystyczny, nieprzyjemny zapach spalenizny, przypominający zapach palonej gumy. Ignorowanie tych sygnałów to prosta droga do poważniejszych i znacznie droższych awarii. Dalsza jazda z uszkodzonym sprzęgłem może prowadzić do uszkodzenia skrzyni biegów, a nawet koła zamachowego, co znacząco podniesie koszty naprawy.

Po czym poznać, że tarcza sprzęgła jest do wymiany? Kluczowe objawy

Szarpanie przy ruszaniu wynika z nierównomiernego zazębiania się okładzin ciernych tarczy sprzęgła z kołem zamachowym i dociskiem. Tarcza może być nierówno zużyta lub jej sprężyny tłumiące drgania mogą być uszkodzone. Ślizganie się sprzęgła jest spowodowane utratą przyczepności między tarczą a dociskiem lub kołem zamachowym. Najczęściej dzieje się tak, gdy okładziny cierne są wytarte do metalowego rdzenia lub gdy docisk stracił swoje właściwości dociskowe. Trudności ze zmianą biegów mogą być spowodowane niepełnym rozłączaniem sprzęgła, co z kolei może być wynikiem uszkodzenia łapek docisku, niewłaściwego ustawienia wysprzęglika lub problemów z łożyskiem oporowym.

Dlaczego nie warto ignorować pierwszych sygnałów zużycia?

Dalsza jazda z zużytym sprzęgłem to jak gra w rosyjską ruletkę dla Twojego samochodu. Każde kolejne wciśnięcie pedału sprzęgła i każda próba ruszenia z miejsca to potencjalne ryzyko pogłębienia uszkodzeń. Kawałki zużytej okładziny mogą dostać się między elementy cierne, powodując ich szybsze zużycie i powstawanie rys na powierzchniach. Jeśli tarcza sprzęgła ulegnie całkowitemu zniszczeniu podczas jazdy, może to doprowadzić do zablokowania kół lub uszkodzenia wałka sprzęgłowego w skrzyni biegów. W najlepszym wypadku skończy się to unieruchomieniem pojazdu i kosztownym holowaniem. W najgorszym koniecznością wymiany nie tylko sprzęgła, ale i skrzyni biegów, co może oznaczać wydatek nawet kilku tysięcy złotych.

Bez tych narzędzi ani rusz! Twoja checklista przed rozpoczęciem pracy

Zanim na dobre zabierzesz się do pracy, upewnij się, że masz pod ręką wszystko, co niezbędne. Brak nawet jednego, pozornie nieistotnego narzędzia, może pokrzyżować Ci plany i sprawić, że praca stanie w miejscu. Dlatego tak ważne jest, aby przed rozpoczęciem demontażu dokładnie sprawdzić swoje zasoby i uzupełnić ewentualne braki.

Narzędzia podstawowe: co każdy mechanik-amator powinien mieć pod ręką?

• Zestaw kluczy nasadowych i płaskich: Niezbędne do odkręcania większości śrub i nakrętek. Upewnij się, że masz klucze w różnych rozmiarach, w tym te metryczne.
• Podnośnik samochodowy: Kluczowy do podniesienia pojazdu na odpowiednią wysokość.
• "Kobyłki" (podpory do samochodu): Absolutnie niezbędne do bezpiecznego podparcia pojazdu po jego podniesieniu. Nigdy nie pracuj pod samochodem podpartym jedynie na podnośniku!
• Latarka: W warsztacie często panuje półmrok, dobra latarka pozwoli Ci dostrzec każdy szczegół.
• Pojemnik na płyny: Przy demontażu skrzyni biegów mogą wyciekać płyny (np. olej przekładniowy), przygotuj pojemnik, aby je zebrać i zapobiec zabrudzeniu.
• Klucz do odkręcania kół: Potrzebny, jeśli będziesz musiał zdemontować koła, aby uzyskać lepszy dostęp.
• Śrubokręty: Płaskie i krzyżakowe, do odkręcania różnych elementów.

Narzędzia specjalistyczne: klucz dynamometryczny i przyrząd do centrowania – dlaczego są niezbędne?

Wymiana sprzęgła to nie tylko kwestia siły, ale przede wszystkim precyzji. Tutaj wkraczają do akcji narzędzia specjalistyczne. Klucz dynamometryczny jest absolutnie kluczowy. Pozwala on na dokręcenie śrub z określoną siłą, zgodnie ze specyfikacją producenta pojazdu. Zbyt mocne dokręcenie może spowodować odkształcenie docisku lub uszkodzenie gwintu, zbyt słabe poluzowanie śrub i potencjalną awarię. Drugim, równie ważnym narzędziem jest przyrząd do centrowania tarczy sprzęgła. Jest to specjalny trzpień, który idealnie dopasowuje się do otworu w tarczy i łożyska pilotującego w kole zamachowym. Jego zadaniem jest utrzymanie tarczy sprzęgła w idealnej osi z wałkiem sprzęgłowym skrzyni biegów. Bez niego montaż skrzyni biegów byłby praktycznie niemożliwy, a nawet jeśli by się udało, mogłoby to prowadzić do uszkodzenia wałka.

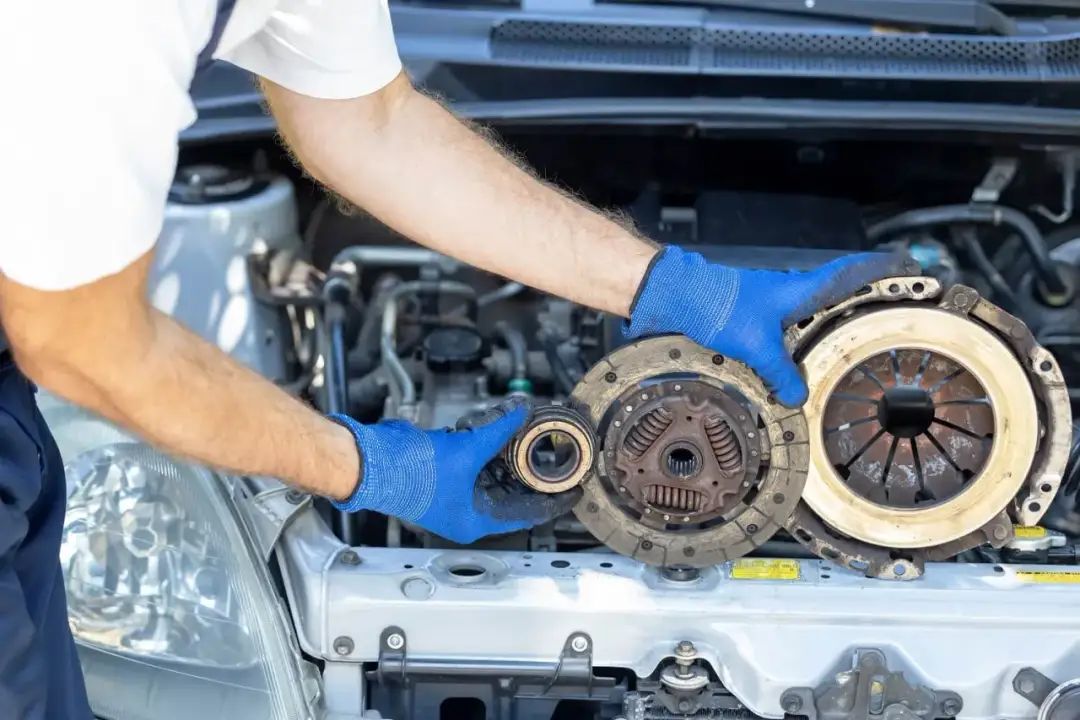

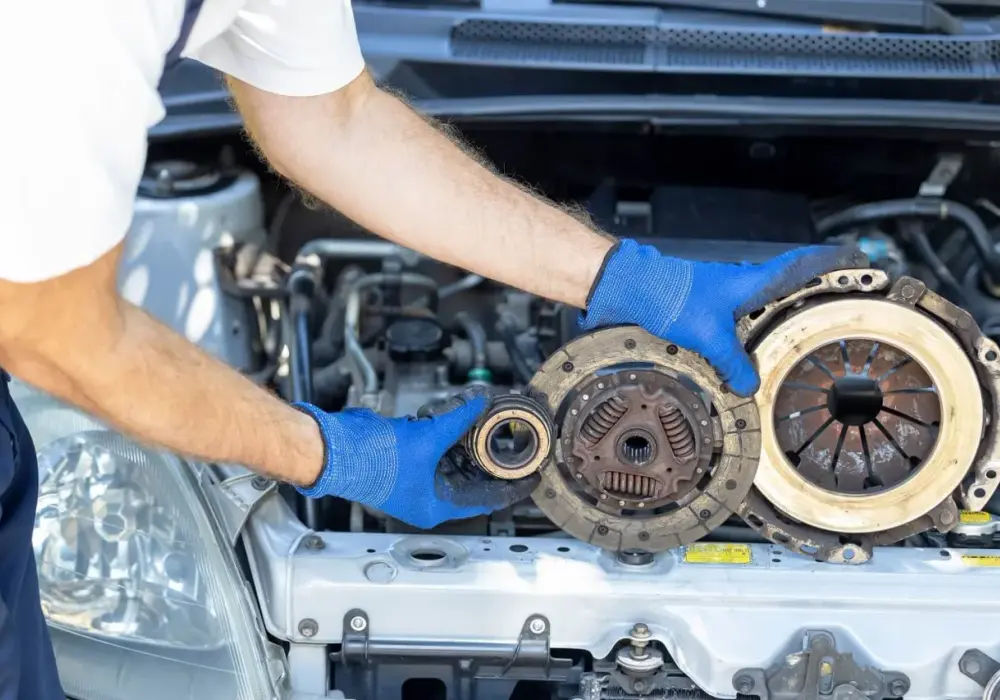

Kompletny zestaw: upewnij się, że masz nową tarczę, docisk i łożysko oporowe

Często spotykany błąd to wymiana tylko samej tarczy sprzęgła, gdy pozostałe elementy zestawu są jeszcze sprawne. Jednak tarcza, docisk i łożysko oporowe zużywają się w podobnym tempie. Jeśli wymienisz tylko tarczę, a docisk lub łożysko oporowe zaczną szwankować niedługo potem, będziesz musiał ponownie rozebrać całe sprzęgło, ponosząc podwójne koszty robocizny. Dlatego zawsze zaleca się wymianę całego zestawu sprzęgła tarczy, docisku i łożyska oporowego. To inwestycja, która zapewni Ci spokój na długie lata i zapobiegnie nieplanowanym wizytom u mechanika.

Wymiana tarczy sprzęgła krok po kroku: od demontażu do montażu

Teraz, gdy masz już wszystkie narzędzia i części, czas na właściwą robotę. Pamiętaj o zachowaniu spokoju i dokładności. Każdy krok jest ważny.

Krok 1: Bezpieczne przygotowanie pojazdu i odłączenie zasilania

Pierwszym i najważniejszym krokiem jest zapewnienie sobie bezpiecznych warunków pracy. Ustaw samochód na równej, twardej powierzchni. Użyj podnośnika, aby unieść pojazd na tyle wysoko, abyś mógł swobodnie pracować pod nim. Następnie solidnie zabezpiecz samochód na "kobyłkach". Nigdy nie polegaj wyłącznie na podnośniku! Po zabezpieczeniu pojazdu, odłącz klemę ujemną akumulatora. Zapobiegnie to przypadkowemu zwarciu podczas pracy z instalacją elektryczną pojazdu.

Krok 2: Demontaż skrzyni biegów – jak uzyskać dostęp do serca układu napędowego?

To najbardziej pracochłonna część procesu. Musisz odkręcić i odsunąć skrzynię biegów od silnika. Zazwyczaj wymaga to odkręcenia rozrusznika, wału napędowego (w samochodach z napędem na tył lub 4x4), linek lub cięgien zmiany biegów, półosi napędowych oraz wysprzęglika (hydraulicznego lub linkowego). Po odłączeniu wszystkich tych elementów, należy odkręcić śruby mocujące skrzynię biegów do bloku silnika. Pamiętaj, że skrzynia biegów jest ciężka, dlatego warto mieć kogoś do pomocy lub użyć podnośnika warsztatowego do jej podparcia podczas odkręcania.

Krok 3: Odkręcanie starego docisku i wyjęcie zużytej tarczy sprzęgła

Gdy skrzynia biegów jest już odłączona i odsunięta, uzyskujesz dostęp do zużytego zestawu sprzęgła. Zobaczysz tarczę sprzęgła przykręconą do koła zamachowego za pomocą docisku. Odkręć śruby mocujące docisk do koła zamachowego. Rób to stopniowo i równomiernie, najlepiej "na krzyż", aby uniknąć naprężeń. Po odkręceniu wszystkich śrub, ostrożnie wyjmij stary docisk, a następnie zużytą tarczę sprzęgła. Zwróć uwagę na sposób, w jaki była zamontowana tarcza.

Krok 4: Inspekcja i czyszczenie koła zamachowego – klucz do długowieczności nowego zestawu

To etap, który często jest pomijany, a ma ogromne znaczenie. Dokładnie obejrzyj powierzchnię koła zamachowego. Szukaj pęknięć, głębokich rys, przypaleń lub nierówności. Jeśli koło zamachowe jest uszkodzone, należy je wymienić lub poddać regeneracji. Następnie, używając specjalnego preparatu do czyszczenia hamulców lub rozpuszczalnika, dokładnie oczyść i odtłuść powierzchnię koła zamachowego. Zapewni to idealne warunki do pracy nowej tarczy sprzęgła i zapobiegnie jej ślizganiu się od samego początku.

Najważniejszy moment operacji: jak perfekcyjnie wycentrować nową tarczę sprzęgła?

Ten etap jest absolutnie krytyczny. Niedokładne wycentrowanie tarczy sprzęgła to jedna z najczęstszych przyczyn problemów po wymianie. Poświęć mu należytą uwagę.

Dlaczego precyzyjne centrowanie jest absolutnie krytyczne dla skrzyni biegów?

Tarcza sprzęgła musi być idealnie współosiowa z wałkiem sprzęgłowym skrzyni biegów. Jeśli tarcza będzie choćby minimalnie przesunięta, wałek sprzęgłowy skrzyni biegów nie będzie mógł swobodnie wejść w otwór tarczy i łożysko pilotujące w kole zamachowym. Skutkiem tego może być niemożność złożenia skrzyni biegów z silnikiem lub, co gorsza, uszkodzenie zębów wałka sprzęgłowego lub synchronizatorów skrzyni biegów podczas próby montażu na siłę. To właśnie dlatego precyzyjne centrowanie jest tak ważne.

Użycie przyrządu centrującego – praktyczny poradnik, jak zrobić to dobrze

Weź nową tarczę sprzęgła i przyłóż ją do koła zamachowego. Upewnij się, że jest ona skierowana właściwą stroną (o tym za chwilę). Następnie wsuń przyrząd do centrowania tarczy sprzęgła przez otwór w tarczy i oprzyj go o łożysko pilotujące (jeśli występuje) lub otwór centrujący w kole zamachowym. Trzpień przyrządu powinien idealnie pasować do otworu w tarczy. Upewnij się, że tarcza jest płasko przylega do koła zamachowego i jest idealnie wycentrowana. To właśnie ten trzpień będzie prowadził wałek sprzęgłowy skrzyni biegów podczas jej montażu.

Jaką stroną zamontować tarczę? Zwróć uwagę na oznaczenia "Gearbox Side"

Tarcze sprzęgła są zazwyczaj niesymetryczne i mają określoną stronę montażu. Na większości tarcz znajdziesz oznaczenia, takie jak "Gearbox side" (strona skrzyni biegów) lub podobne. Ta strona powinna być skierowana w stronę skrzyni biegów. Oznaczenie "Flywheel side" (strona koła zamachowego) powinno być skierowane w stronę silnika. Montaż tarczy w odwrotnej kolejności jest bardzo częstym błędem i może skutkować tym, że sprzęgło nie będzie działać prawidłowo lub wcale.

Finalizacja montażu: jak prawidłowo zamocować docisk i złożyć wszystko w całość?

Po prawidłowym wycentrowaniu tarczy, czas na montaż docisku i przykręcenie skrzyni biegów. To już ostatnia prosta przed testami.

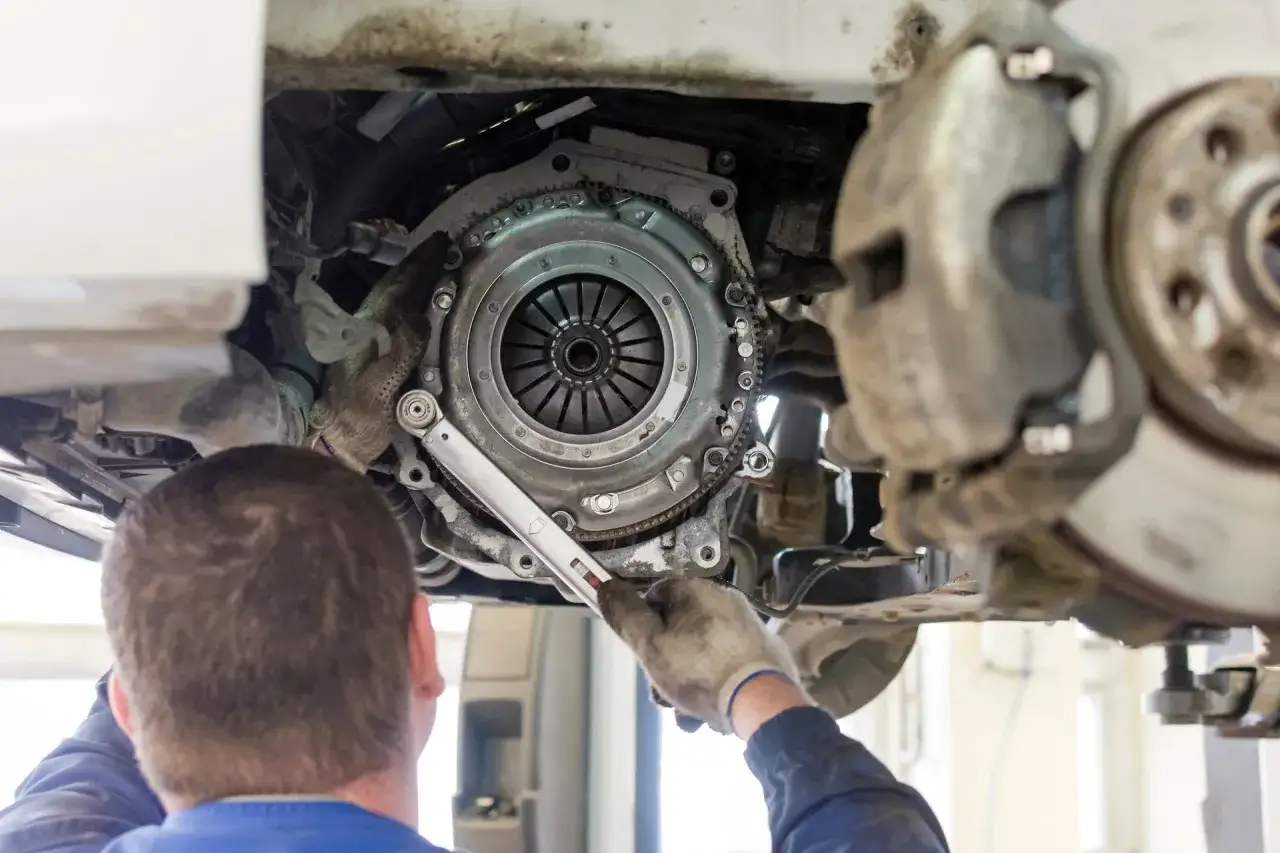

Dokręcanie docisku metodą "na krzyż" – sekret równomiernego nacisku

Po wycentrowaniu tarczy i upewnieniu się, że jest ona we właściwej pozycji, przyłóż nowy docisk sprzęgła. Dopasuj otwory w docisku do otworów w kole zamachowym. Teraz, używając klucza dynamometrycznego, zacznij dokręcać śruby mocujące docisk. Pamiętaj o zasadzie dokręcania stopniowo i "na krzyż". Dokręcaj śruby po trochu, przechodząc od jednej do drugiej po przekątnej. Pozwoli to na równomierne rozłożenie nacisku na tarczę sprzęgła i zapobiegnie jej odkształceniu lub nierównomiernemu dociskowi.

Montaż skrzyni biegów i podłączenie wszystkich komponentów

Teraz czeka Cię ponowny montaż skrzyni biegów. Ostrożnie nasuń skrzynię na silnik, upewniając się, że wałek sprzęgłowy wchodzi płynnie w tarczę i łożysko pilotujące. Może być potrzebne delikatne poruszanie skrzynią lub wałkiem, aby wszystko się zgrało. Po nasunięciu skrzyni, przykręć ją do silnika. Następnie podłącz ponownie wszystkie elementy, które zostały odłączone wcześniej: rozrusznik, wał napędowy, linki zmiany biegów, półosie, wysprzęglik. Upewnij się, że wszystkie śruby są dokręcone z odpowiednim momentem.

Pierwsze uruchomienie i testy: jak sprawdzić, czy sprzęgło działa poprawnie?

Po złożeniu wszystkiego, czas na wielki finał. Upewnij się, że wszystkie narzędzia zostały zabrane spod samochodu. Opuść pojazd na ziemię. Podłącz klemę akumulatora. Teraz, zanim odpalisz silnik, wciśnij kilkukrotnie pedał sprzęgła, aby odpowietrzyć układ (jeśli masz sprzęgło hydrauliczne) lub sprawdzić działanie linki. Odpal silnik. Nasłuchuj, czy nie ma niepokojących dźwięków. Wciśnij sprzęgło i spróbuj wrzucić pierwszy bieg powinien wejść płynnie. Ruszaj powoli, obserwując, czy samochód nie szarpie i czy sprzęgło nie ślizga się. Zmień kilka biegów, sprawdzając ich płynność.

Błędy, które kosztują najwięcej – tego musisz unikać podczas montażu!

Nawet najbardziej doświadczeni majsterkowicze mogą popełnić błędy. Oto te, które najczęściej prowadzą do dodatkowych kosztów i frustracji.

Zatłuszczona tarcza – jak jeden brudny palec może zniszczyć całą pracę?

To jeden z najczęstszych i najbardziej frustrujących błędów. Nawet niewielka ilość smaru, oleju czy brudu na powierzchniach ciernych nowej tarczy sprzęgła może spowodować, że nowe sprzęgło będzie się ślizgać. Dzieje się tak, ponieważ tłuste substancje zmniejszają tarcie między tarczą a dociskiem. Pamiętaj, aby podczas montażu mieć czyste ręce i unikać dotykania powierzchni ciernych tarczy. W razie wątpliwości, ponownie oczyść i odtłuść tarczę oraz koło zamachowe przed montażem.

Pominięcie wymiany łożyska – pozorna oszczędność, która prowadzi do awarii

Jak już wspominałem, wymiana samego docisku i tarczy bez wymiany łożyska oporowego jest błędem. Łożysko oporowe pracuje w ciągłym tarciu z łapkami docisku, a jego zużycie jest nieuniknione. Jeśli pozostawisz stare, zużyte łożysko, może ono zacząć hałasować lub zablokować się wkrótce po wymianie pozostałych elementów. Wtedy będziesz musiał ponownie rozebrać całe sprzęgło, aby wymienić tylko łożysko. To samo dotyczy łożyska pilotującego, jeśli występuje w Twoim samochodzie.

Przeczytaj również: Wybór odpowiednich części do BMW – porady dla właścicieli samochodów premium

Niewłaściwy moment dokręcania śrub – dlaczego klucz dynamometryczny to Twój najlepszy przyjaciel?

Zbyt mocne lub zbyt słabe dokręcenie śrub mocujących docisk do koła zamachowego to przepis na kłopoty. Zbyt mocne dokręcenie może spowodować odkształcenie docisku lub uszkodzenie jego sprężyn, co wpłynie na siłę docisku i może prowadzić do ślizgania się sprzęgła. Zbyt słabe dokręcenie może spowodować poluzowanie śrub, co jest skrajnie niebezpieczne i może doprowadzić do uszkodzenia koła zamachowego, a nawet skrzyni biegów. Dlatego używanie klucza dynamometrycznego i przestrzeganie zaleceń producenta dotyczących momentu dokręcania jest absolutnie kluczowe.
