Budowa regulatora obrotów silnika 12V to fascynujący projekt, który może być zrealizowany zarówno przez amatorów, jak i doświadczonych elektroników. Istnieje wiele sposobów na stworzenie takiego układu, od prostych rozwiązań analogowych po bardziej zaawansowane konstrukcje z użyciem mikrokontrolerów. W tym artykule przedstawimy różne metody, które umożliwią płynną regulację prędkości obrotowej silnika, co jest szczególnie przydatne w wielu zastosowaniach, takich jak wentylatory czy małe pojazdy elektryczne.
Omówimy podstawowe komponenty, które są niezbędne do budowy regulatora, a także różnice między klasycznymi układami a nowoczesnymi rozwiązaniami, takimi jak modulacja szerokości impulsów (PWM). Dzięki temu będziesz mógł wybrać metodę, która najlepiej odpowiada Twoim potrzebom i umiejętnościom.
Kluczowe wnioski:
- Regulator obrotów silnika 12V można zbudować z prostych komponentów, takich jak tranzystory, rezystory i potencjometry.
- Modulacja PWM jest bardziej efektywna i zmniejsza straty energii w porównaniu do tradycyjnej regulacji napięcia.

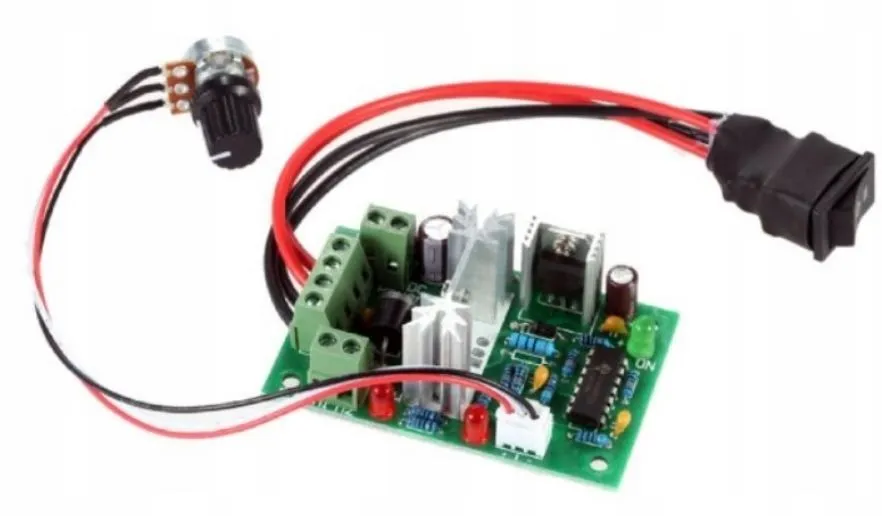

- Istnieją gotowe zestawy, które ułatwiają budowę regulatora, oferując jednocześnie możliwość regulacji prędkości i kierunku obrotów.
- Mikrokontrolery, takie jak Arduino i Raspberry Pi, mogą być używane do zaawansowanego sterowania silnikami i generowania sygnału PWM.
- Warto znać typowe problemy i ich rozwiązania, aby skutecznie korzystać z zbudowanego regulatora.
Jak stworzyć prosty regulator obrotów silnika 12V krok po kroku
Budowa regulatora obrotów silnika 12V to świetny projekt, który pozwala na praktyczne zastosowanie podstawowych zasad elektroniki. Proces ten nie jest skomplikowany i można go zrealizować przy użyciu kilku podstawowych komponentów. W pierwszej kolejności należy zgromadzić odpowiednie materiały, takie jak tranzystory, rezystory, kondensatory i potencjometry. Po zebraniu wszystkich elementów, można przejść do montażu, który wymaga jedynie podstawowych umiejętności lutowania i znajomości schematów elektrycznych.
Ważnym krokiem jest również zrozumienie, jak poszczególne komponenty współpracują ze sobą, aby uzyskać pożądany efekt regulacji prędkości obrotowej silnika. Dzięki prostym układom analogowym możliwe jest dostosowanie napięcia, co pozwala na płynną zmianę prędkości obrotowej. Poniżej przedstawiamy listę niezbędnych komponentów, które pomogą w budowie regulatora obrotów silnika 12V.
Wybór komponentów do budowy regulatora obrotów silnika 12V
Do budowy regulatora obrotów silnika 12V potrzebne będą następujące komponenty: tranzystor, rezystor, kondensator i potencjometr. Tranzystor działa jako przełącznik, który kontroluje przepływ prądu do silnika. Rezystor ogranicza prąd, co zapobiega uszkodzeniu pozostałych komponentów. Kondensator stabilizuje napięcie, a potencjometr umożliwia manualną regulację prędkości obrotowej. Rekomendowane produkty to: tranzystor IRF530, rezystor 1kΩ, kondensator 100μF i potencjometr 10kΩ.
| Komponent | Specyfikacja | Gdzie kupić |
|---|---|---|
| Tranzystor IRF530 | Max 33A, 100V | Allegro, TME |
| Rezystor 1kΩ | 1/4W, 5% | Allegro, TME |
| Kondensator 100μF | 16V | Allegro, TME |
| Potencjometr 10kΩ | Typ liniowy | Allegro, TME |

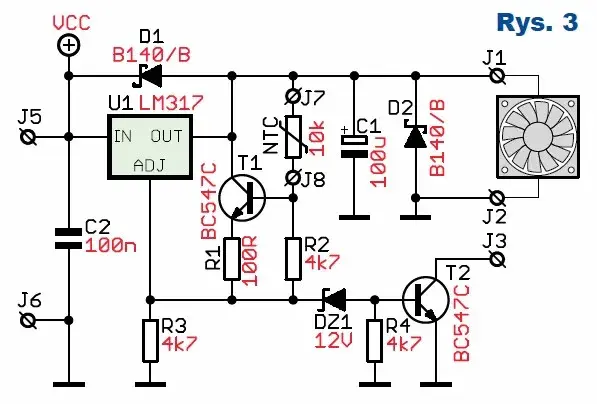

Schemat elektryczny dla analogowego regulatora obrotów 12V
Właściwy schemat elektryczny jest kluczowym elementem przy budowie analogowego regulatora obrotów silnika 12V. Pozwala on na zrozumienie, jak poszczególne komponenty, takie jak tranzystory, rezystory i kondensatory, powinny być ze sobą połączone, aby uzyskać pożądany efekt regulacji prędkości obrotowej. Zrozumienie schematu umożliwia nie tylko prawidłowy montaż, ale także diagnozowanie ewentualnych problemów w przyszłości. Dobrze skonstruowany schemat ułatwia również modyfikacje i dostosowania w razie potrzeby.
Podczas analizy schematu ważne jest, aby zwrócić uwagę na oznaczenia komponentów oraz ich połączenia. Każdy element ma swoją rolę, a ich właściwe umiejscowienie w układzie wpływa na efektywność działania regulatora. Poniżej przedstawiamy diagram elektryczny, który ilustruje sposób podłączenia wszystkich komponentów w analogowym regulatorze obrotów silnika 12V.
Zastosowanie modulacji PWM w regulatorze obrotów silnika 12V
Modulacja szerokości impulsów (PWM) to technika, która zyskuje na popularności wśród entuzjastów elektroniki, zwłaszcza w kontekście regulatorów obrotów silników 12V. Dzięki PWM można uzyskać wyższą efektywność energetyczną oraz lepszą kontrolę prędkości obrotowej. W przeciwieństwie do tradycyjnych metod regulacji, które zmieniają napięcie, PWM działa poprzez włączanie i wyłączanie zasilania w szybkim tempie, co pozwala na precyzyjne dostosowanie średniego napięcia dostarczanego do silnika.
Jedną z głównych zalet PWM jest zmniejszenie strat energii, co czyni tę metodę bardziej efektywną. Dzięki zastosowaniu prostych układów, takich jak NE555, można zbudować generator PWM, który steruje tranzystorem mocy, umożliwiając płynną regulację prędkości obrotowej. Warto również zauważyć, że modulacja PWM jest bardziej przyjazna dla silników, co przekłada się na ich dłuższą żywotność i mniejsze zużycie energii.
Jak zbudować generator PWM do regulacji obrotów
Aby zbudować generator PWM do regulacji obrotów silnika 12V, potrzebne będą podstawowe komponenty oraz kilka prostych kroków. Na początek, należy zgromadzić elementy, takie jak układ NE555, tranzystor IRF530, rezystor 1kΩ, kondensator 10μF oraz potencjometr 10kΩ. Schemat połączeń jest kluczowy, ponieważ to on określa, jak poszczególne elementy będą ze sobą współpracować. Po złożeniu komponentów, należy upewnić się, że wszystko jest prawidłowo podłączone, aby uniknąć problemów podczas działania układu.
W pierwszym kroku, podłącz układ NE555 w konfiguracji astabilnej, co pozwoli na generowanie sygnału PWM. Następnie, do wyjścia układu NE555 podłącz tranzystor IRF530, który będzie działał jako przełącznik mocy. Użyj rezystora 1kΩ, aby ograniczyć prąd do bazy tranzystora, a kondensator 10μF do stabilizacji sygnału. Potencjometr 10kΩ pozwoli na regulację szerokości impulsów, co bezpośrednio wpływa na prędkość obrotową silnika. Po zakończeniu montażu, można przetestować generator, podłączając go do silnika 12V.
Porównanie efektywności PWM i analogowej regulacji obrotów
Porównując metody regulacji obrotów, modulacja PWM i analogowa regulacja napięcia różnią się znacząco pod względem efektywności i wydajności. PWM, dzięki szybkiemu włączaniu i wyłączaniu zasilania, minimalizuje straty energii, co czyni go bardziej efektywnym rozwiązaniem. W przeciwieństwie do tego, analogowa regulacja napięcia może prowadzić do większych strat, ponieważ zmienia napięcie dostarczane do silnika, co generuje ciepło. Dodatkowo, PWM pozwala na precyzyjniejsze sterowanie prędkością obrotową, co jest kluczowe w wielu zastosowaniach.
| Metoda | Efektywność energetyczna | Dokładność regulacji |
|---|---|---|
| PWM | Wysoka | Bardzo wysoka |
| Analogowa | Niska | Średnia |
Czytaj więcej: Ford Focus MK3 - jaki silnik benzynowy wybrać, aby uniknąć kosztów?
Praktyczne porady dotyczące montażu i użytkowania regulatora
Podczas montażu regulatora obrotów silnika 12V warto zwrócić uwagę na kilka praktycznych wskazówek, które mogą ułatwić cały proces. Po pierwsze, upewnij się, że wszystkie komponenty są dokładnie sprawdzone pod kątem jakości i zgodności z wymaganiami projektu. Dobrze jest także mieć pod ręką schemat elektryczny, który pomoże w prawidłowym podłączeniu elementów. W trakcie montażu, staraj się unikać nadmiernego nagrzewania komponentów, co może prowadzić do ich uszkodzenia. Po zakończeniu montażu, przeprowadź testy, aby upewnić się, że regulator działa zgodnie z oczekiwaniami.
Inną ważną kwestią jest zapewnienie odpowiedniego chłodzenia dla tranzystora mocy, który może się nagrzewać podczas pracy. Zastosowanie radiatora może znacznie wydłużyć żywotność układu. Pamiętaj również o zabezpieczeniu połączeń przed przypadkowymi zwarciami, co może zniszczyć regulator. Warto również zainwestować w potencjometr o dobrej jakości, aby zapewnić płynne i precyzyjne dostosowanie prędkości obrotowej silnika.
Najczęstsze problemy i sposoby ich rozwiązywania
Podczas montażu i użytkowania regulatora obrotów silnika 12V, mogą wystąpić różne problemy, które warto znać. Jednym z najczęstszych jest przegrzewanie się tranzystora, co może prowadzić do jego uszkodzenia. Aby temu zapobiec, należy zastosować odpowiedni radiator oraz upewnić się, że tranzystor jest odpowiednio dobrany do obciążenia. Innym problemem może być niestabilna praca silnika, co często wynika z nieprawidłowego podłączenia lub uszkodzenia komponentów. W takim przypadku warto sprawdzić wszystkie połączenia oraz wymienić podejrzane elementy.
Kolejnym typowym problemem jest zbyt niska moc wyjściowa, co może być spowodowane użyciem niewłaściwego rezystora lub kondensatora. Upewnij się, że stosowane komponenty są zgodne z wymaganiami układu. W przypadku, gdy regulator nie działa w ogóle, sprawdź zasilanie oraz czy wszystkie elementy są prawidłowo podłączone. Często drobne błędy w montażu mogą prowadzić do poważnych problemów w działaniu układu.
Możliwości zastosowania regulatora obrotów w projektach DIY
Regulator obrotów silnika 12V ma szerokie zastosowanie w projektach DIY, co czyni go niezwykle wszechstronnym narzędziem. Można go wykorzystać w różnych aplikacjach, takich jak sterowanie wentylatorami, pompami, czy małymi pojazdami elektrycznymi. Na przykład, w przypadku wentylatorów, regulator umożliwia płynną regulację prędkości, co pozwala na dostosowanie wydajności wentylacji do aktualnych potrzeb. W projektach związanych z modelarstwem, takich jak zdalnie sterowane samochody, regulator obrotów pozwala na precyzyjne sterowanie prędkością silnika, co znacznie poprawia osiągi pojazdu.
Innym ciekawym zastosowaniem jest budowa automatycznych systemów nawadniania, gdzie regulator może kontrolować pracę pomp, dostosowując ich wydajność do potrzeb roślin. Dzięki zastosowaniu regulatora obrotów, można również stworzyć różnego rodzaju roboty, które wymagają precyzyjnego sterowania silnikami. Oto kilka konkretnych przykładów projektów, w których skutecznie wykorzystasz regulator obrotów silnika 12V.
- Regulacja prędkości wentylatora w systemach chłodzenia komputerów.
- Kontrola pracy pomp w systemach nawadniania ogrodów.
- Sterowanie silnikami w modelach zdalnie sterowanych pojazdów.
- Budowa robotów mobilnych z możliwością regulacji szybkości.
- Automatyczne systemy wentylacji w budynkach.
Nowe trendy w zastosowaniu regulatorów obrotów w automatyce
W miarę jak technologia rozwija się, regulatory obrotów stają się coraz bardziej zaawansowane, a ich zastosowanie w automatyce przemysłowej zyskuje na znaczeniu. Przykładem może być integracja regulatorów z systemami IoT (Internet of Things), co pozwala na zdalne monitorowanie i kontrolowanie prędkości silników za pomocą aplikacji mobilnych. Dzięki temu, użytkownicy mogą optymalizować działanie urządzeń w czasie rzeczywistym, co prowadzi do znacznej oszczędności energii i poprawy wydajności procesów produkcyjnych.
W przyszłości możemy również spodziewać się większej automatyzacji w zakresie regulacji obrotów, z wykorzystaniem algorytmów uczenia maszynowego. Takie podejście pozwoli na inteligentne dostosowywanie prędkości obrotowej silników na podstawie analizy danych z czujników, co może znacząco poprawić efektywność systemów wentylacyjnych, pomp czy robotów. Warto zainwestować w rozwój takich rozwiązań, aby pozostać konkurencyjnym na rynku i korzystać z nowoczesnych technologii w projektach DIY oraz przemysłowych.
