Podkładki regulacyjne wtryskiwaczy to jedne z tych elementów układu paliwowego, o których istnieniu wielu kierowców dowiaduje się dopiero w momencie wystąpienia problemu. Choć niewielkie i często ukryte głęboko w sercu wtryskiwacza, odgrywają one absolutnie kluczową rolę w precyzyjnym działaniu silnika. Ich prawidłowy dobór i stan techniczny decydują o tym, czy jednostka napędowa pracuje cicho, ekonomicznie i zgodnie z zamierzeniami producenta. Ignorowanie ich znaczenia może prowadzić do kosztownych awarii, dlatego warto zrozumieć, czym dokładnie są i za co odpowiadają.

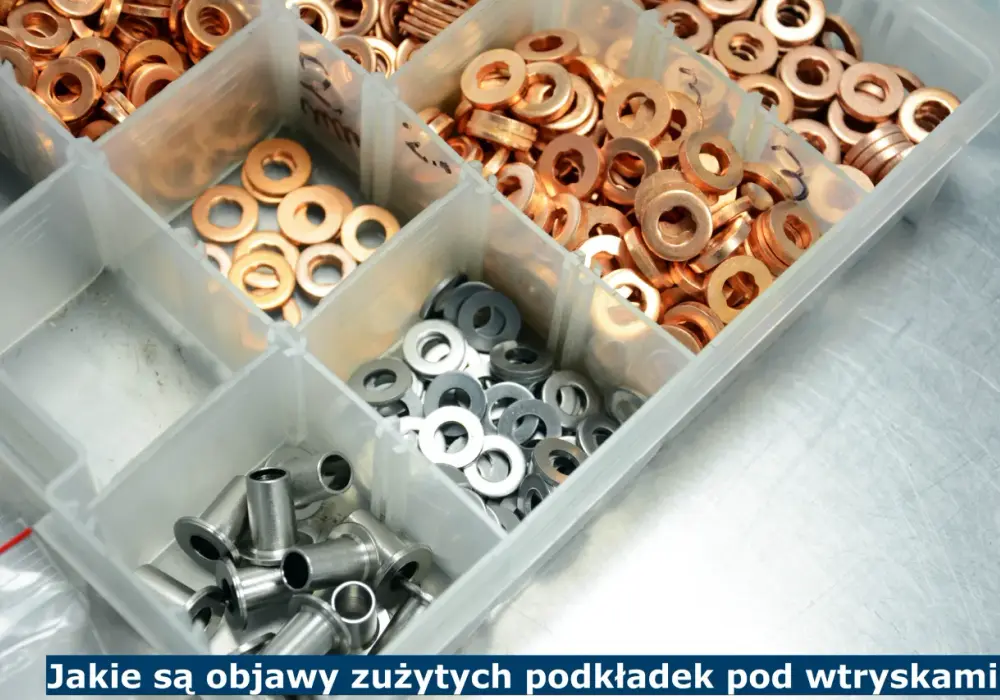

Podkładki regulacyjne a uszczelniające – dlaczego to nie to samo i czemu obie są kluczowe?
W układzie wtryskowym Common Rail spotykamy dwa rodzaje podkładek, które, mimo że obie są niewielkie i niezwykle ważne dla prawidłowego funkcjonowania, pełnią zupełnie odmienne funkcje. Mylenie ich lub ignorowanie znaczenia którejkolwiek z nich może skutkować błędną diagnozą i nieprawidłowo przeprowadzoną naprawą. Podkładki regulacyjne są precyzyjnymi elementami kalibracyjnymi znajdującymi się wewnątrz wtryskiwacza, podczas gdy podkładki uszczelniające to zewnętrzne komponenty zapewniające szczelność całego układu. Obie są niezbędne, ale ich rola i lokalizacja są diametralnie różne.

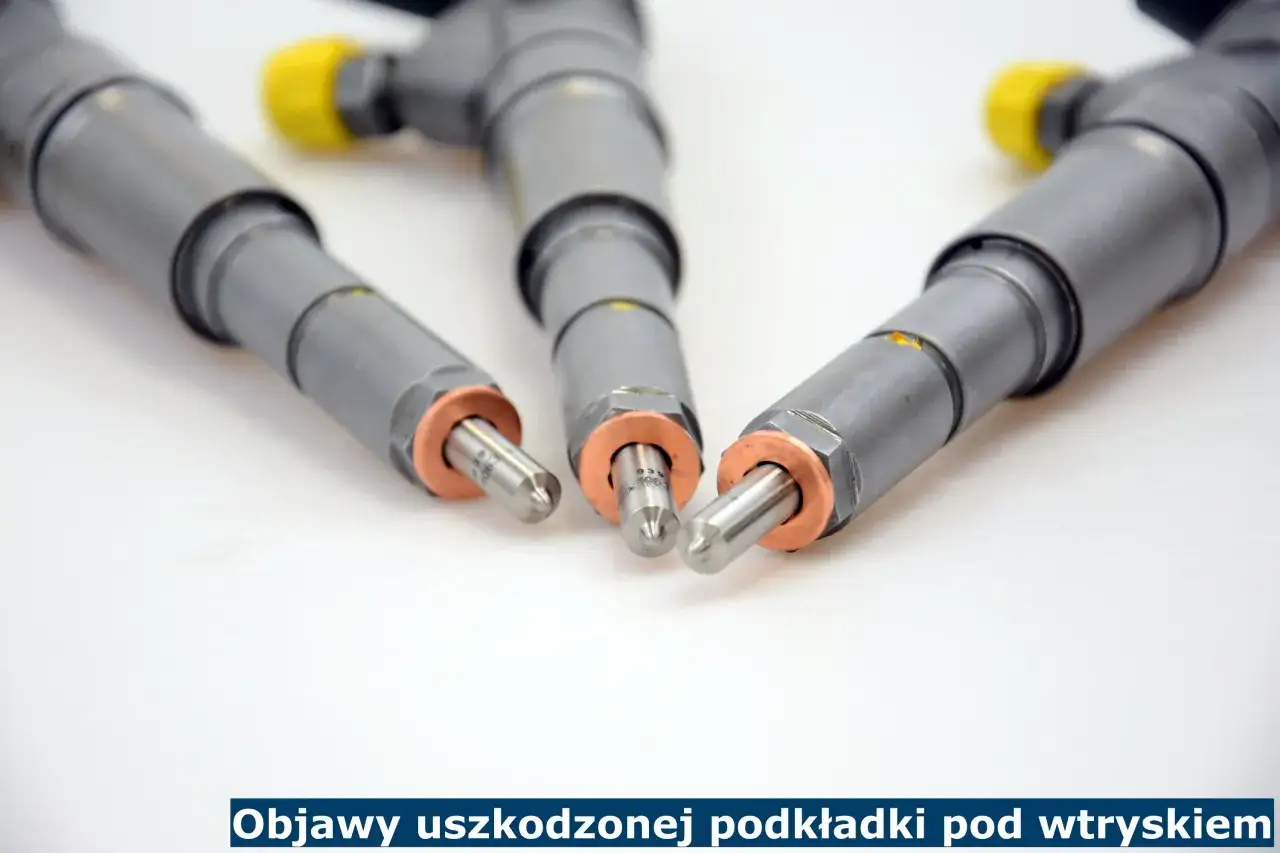

Rola podkładki uszczelniającej (miedzianej): strażnik szczelności w gnieździe wtryskiwacza

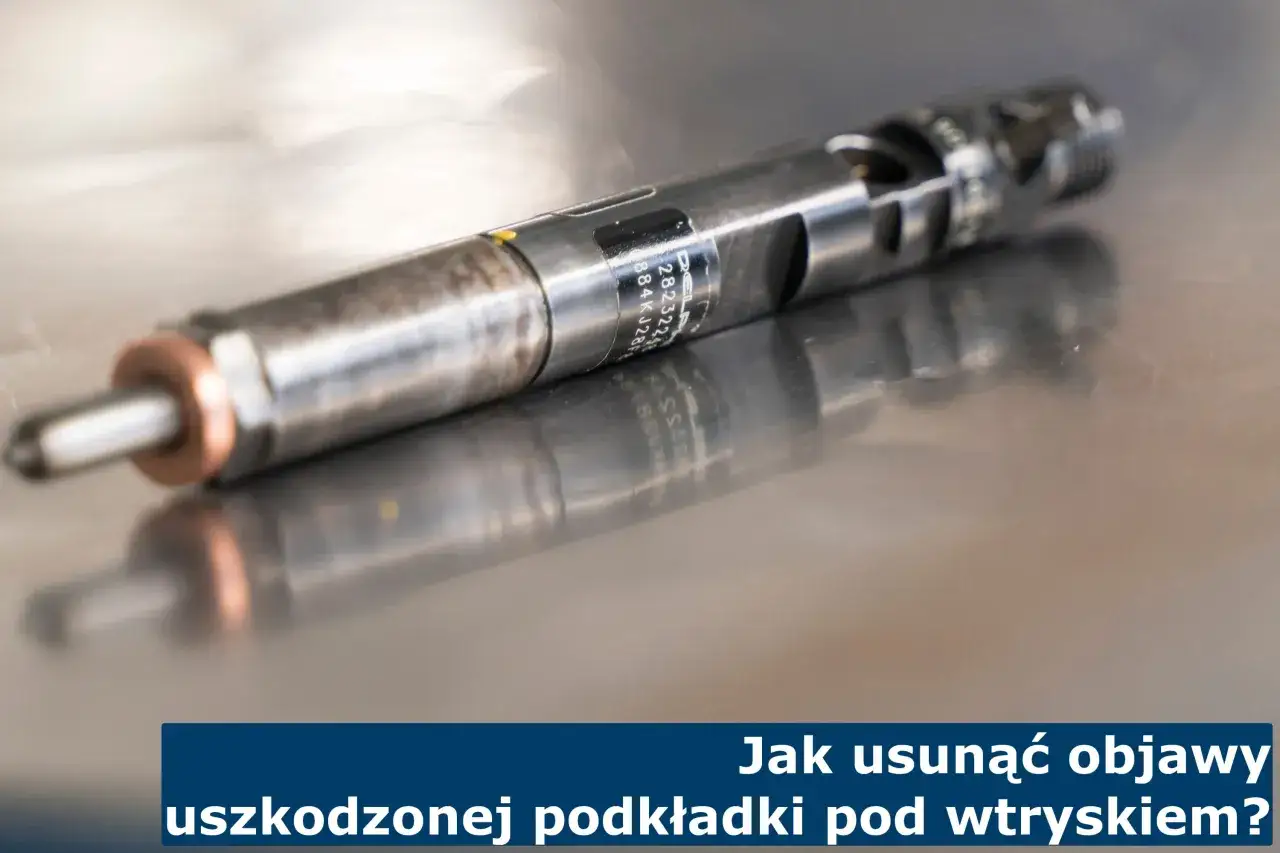

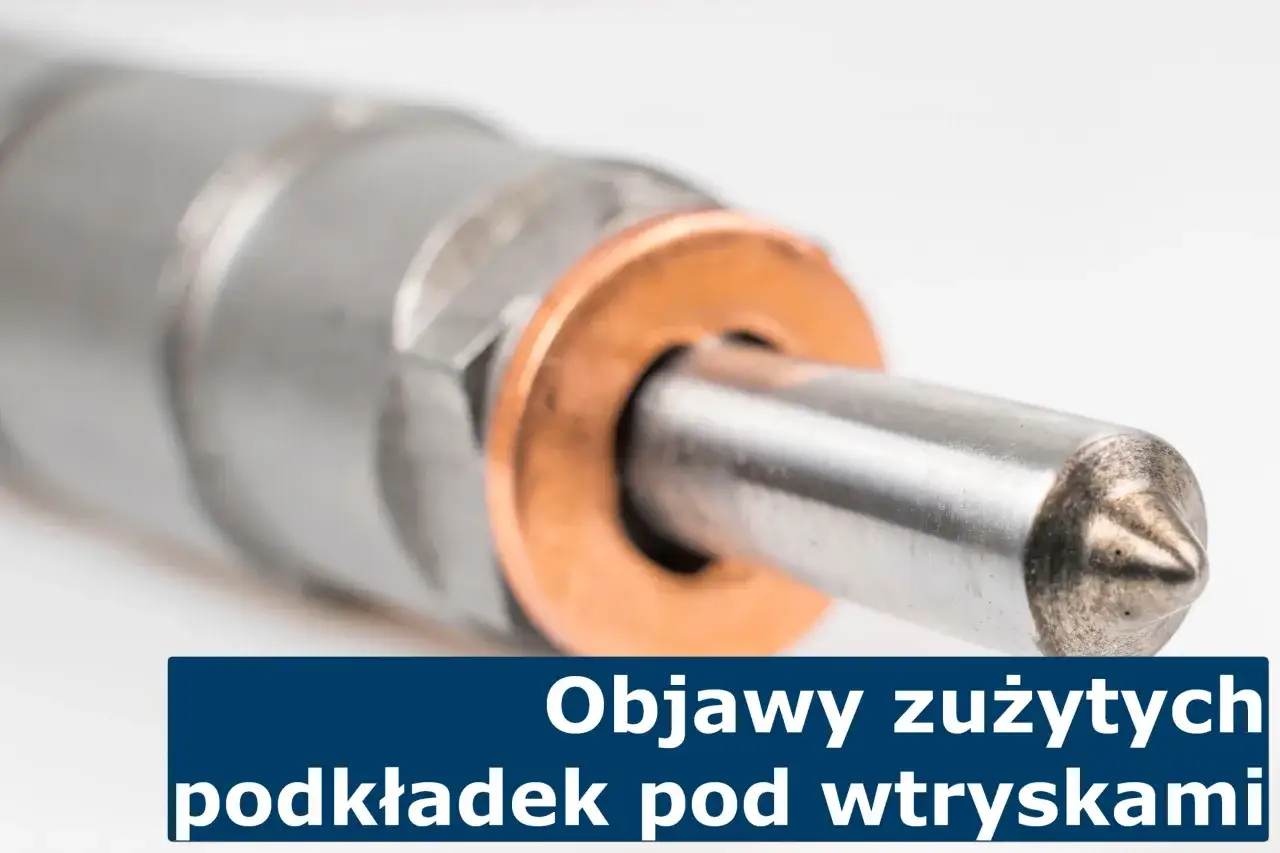

Podkładka uszczelniająca, zazwyczaj wykonana z miedzi, jest montowana pomiędzy korpusem wtryskiwacza a głowicą silnika. Jej podstawowym zadaniem jest zapewnienie absolutnej szczelności w miejscu połączenia. Zapobiega ona przedostawaniu się gorących spalin z komory spalania do przestrzeni wokół wtryskiwacza, a także na zewnątrz silnika. Awaria tej podkładki objawia się zazwyczaj nieszczelnością, co może prowadzić do osadzania się nagaru w gnieździe wtryskiwacza, problemów z jego prawidłowym osadzeniem i w efekcie do nierównej pracy silnika oraz wycieków.
Podkładka regulacyjna: ukryty wewnątrz wtryskiwacza precyzyjny kalibrator
W przeciwieństwie do podkładki uszczelniającej, podkładka regulacyjna znajduje się głęboko WEWNĄTRZ wtryskiwacza Common Rail. To właśnie ona stanowi serce precyzyjnej kalibracji parametrów pracy wtryskiwacza. Jej grubość, często mierzona z dokładnością do tysięcznych części milimetra, ma bezpośredni wpływ na kluczowe parametry, takie jak ciśnienie otwarcia iglicy czy skok zaworu. To z kolei przekłada się na ilość wtryskiwanego paliwa, decydując o ogólnej wydajności i ekonomice pracy silnika.
Wspólne objawy, różne przyczyny: jak odróżnić awarię uszczelnienia od problemu z kalibracją?
Co ciekawe, zarówno awaria podkładki uszczelniającej, jak i zastosowanie niewłaściwych podkładek regulacyjnych może objawiać się w podobny sposób. Kierowcy mogą doświadczać nierównej pracy silnika, szarpania, dymienia z wydechu czy spadku mocy. Kluczowe jest jednak zrozumienie, że przyczyny tych dolegliwości są fundamentalnie różne. Problem z podkładką uszczelniającą to kwestia zewnętrznej szczelności, podczas gdy problem z podkładkami regulacyjnymi dotyczy wewnętrznej precyzji dawkowania paliwa. Prawidłowa diagnoza, uwzględniająca te różnice, jest absolutnie kluczowa dla skutecznej naprawy.
Za co dokładnie odpowiadają podkładki regulacyjne we wtryskiwaczu Common Rail?
Podkładki regulacyjne to nie tylko małe metalowe krążki; to elementy, które decydują o precyzji, z jaką wtryskiwacz dostarcza paliwo do komory spalania. Ich wpływ jest wszechstronny i dotyka każdego aspektu pracy systemu wtryskowego Common Rail, czyniąc je sercem tej zaawansowanej technologii.
Regulacja ciśnienia otwarcia: decydujący moment dla prawidłowego wtrysku
Grubość podkładki regulacyjnej ma bezpośredni wpływ na siłę potrzebną do pokonania nacisku sprężyny i otwarcia iglicy wtryskiwacza. Precyzyjne ustawienie ciśnienia otwarcia jest krytyczne. Zbyt niskie ciśnienie może skutkować nieprawidłowym rozpyleniem paliwa, co prowadzi do jego niedostatecznego spalania i powstawania nagaru. Z kolei zbyt wysokie ciśnienie może nadmiernie obciążać układ i prowadzić do uszkodzeń. Oba scenariusze negatywnie wpływają na pracę silnika i mogą skutkować jego awarią.
Kalibracja skoku zaworu: jak grubość podkładki wpływa na dawkę paliwa?
Mechanizm działania podkładki regulacyjnej jest ściśle powiązany z kontrolą skoku iglicy wtryskiwacza. Precyzyjnie skalibrowany skok zaworu jest niezbędny do odmierzenia właściwej dawki paliwa w ściśle określonym czasie. Jeśli podkładka jest zbyt gruba lub zbyt cienka, skok iglicy ulegnie zmianie, co bezpośrednio przełoży się na niewłaściwą dawkę paliwa. Może to objawiać się zwiększonym zużyciem paliwa, nieprzyjemnym dymieniem z rury wydechowej, a nawet spadkiem mocy silnika.
Shimowanie jako klucz do przywrócenia fabrycznych parametrów wtryskiwacza
Proces doboru i wymiany podkładek regulacyjnych w celu przywrócenia wtryskiwaczowi jego pierwotnych, fabrycznych parametrów pracy nazywany jest "shimowaniem". Jest to integralna i niezwykle ważna część profesjonalnej regeneracji wtryskiwaczy. Wiele renomowanych serwisów, podążając za technologiami takich producentów jak Bosch, określa shimowanie jako tzw. "trzecią fazę naprawy". Świadczy to o złożoności i fundamentalnym znaczeniu tego etapu dla pełnego przywrócenia sprawności wtryskiwacza.
Niepokojące sygnały z silnika: typowe objawy źle dobranych podkładek regulacyjnych
Silnik, podobnie jak organizm człowieka, wysyła sygnały ostrzegawcze, gdy coś działa nieprawidłowo. W przypadku podkładek regulacyjnych, objawy te mogą być subtelne na początku, ale z czasem stają się coraz bardziej uciążliwe i mogą prowadzić do poważnych konsekwencji. Ignorowanie tych sygnałów to prosta droga do kosztownych napraw.
Głośne stukanie i "klekotanie" – dlaczego silnik pracuje nierówno?
Jednym z najbardziej zauważalnych objawów problemów z podkładkami regulacyjnymi jest nierówna praca silnika. Może on objawiać się szarpaniem podczas przyspieszania, a także charakterystycznym, głośnym stukaniem lub "klekotaniem" dochodzącym spod maski. Jest to często wynik nieprawidłowego spalania paliwa w poszczególnych cylindrach, spowodowanego błędnym dawkowaniem lub nieodpowiednim ciśnieniem otwarcia wtryskiwaczy.
Problemy z rozruchem i gaśnięcie na biegu jałowym
Niewłaściwa kalibracja wtryskiwaczy, wynikająca z problemów z podkładkami regulacyjnymi, może znacząco utrudnić rozruch silnika, zwłaszcza w niskich temperaturach. Silnik może kręcić dłużej niż zwykle, a po uruchomieniu pracować niestabilnie, gasnąc na biegu jałowym. Jest to bezpośredni skutek niestabilnego lub nieprawidłowego dostarczania paliwa do cylindrów.
Czarny dym i zwiększone spalanie – skutki zbyt dużej dawki paliwa
Gdy podkładki regulacyjne powodują, że wtryskiwacz podaje zbyt dużą dawkę paliwa, dochodzi do niepełnego spalania. Objawia się to wyraźnym, czarnym dymem wydobywającym się z rury wydechowej, co jest sygnałem, że silnik nie jest w stanie efektywnie przetworzyć dostarczanego paliwa. Wraz z tym zjawiskiem idzie w parze znaczący wzrost zużycia paliwa. W skrajnych przypadkach może pojawić się również biały dym, wskazujący na inne problemy, ale również powiązany z nieprawidłowym procesem spalania.
Spadek mocy i wejście w tryb awaryjny: kiedy sterownik silnika mówi "dość"?
Nieprawidłowe działanie wtryskiwaczy, spowodowane błędami w kalibracji, nieuchronnie prowadzi do odczuwalnego spadku mocy silnika. Pojazd staje się mniej dynamiczny, gorzej reaguje na pedał gazu. W sytuacjach, gdy sterownik silnika (ECU) wykryje poważne anomalie w pracy układu wtryskowego, może podjąć decyzję o wprowadzeniu pojazdu w tryb awaryjny. W tym trybie moc silnika jest drastycznie ograniczona, aby zapobiec dalszym, potencjalnie katastrofalnym uszkodzeniom, takim jak przepalenie tłoków, pęknięcie głowicy silnika czy przedwczesne zapchanie filtra DPF.
Proces doboru podkładek: precyzyjna operacja tylko dla specjalistów
Dobór podkładek regulacyjnych to zadanie wymagające nie tylko wiedzy, ale przede wszystkim specjalistycznego sprzętu i doświadczenia. To nie jest prosta czynność, którą można wykonać w domowych warunkach. Precyzja, z jaką muszą być dobrane te elementy, wyklucza jakiekolwiek amatorskie próby.
Dlaczego "na oko" się nie da? Mikrometryczna precyzja i jej znaczenie
Grubość podkładek regulacyjnych jest mierzona z dokładnością do tysięcznych części milimetra. Nawet najmniejsze odchylenie od wartości fabrycznej może zaburzyć prawidłowe funkcjonowanie całego wtryskiwacza, a co za tym idzie silnika. Próby doboru podkładek "na oko" lub przy użyciu nieprecyzyjnych narzędzi są skazane na porażkę i mogą prowadzić do jeszcze większych problemów. Potrzebne są specjalistyczne mikrometry i wiedza, aby określić właściwą grubość.
Stół probierczy: niezbędne narzędzie do diagnostyki i kalibracji po wymianie
Kluczowym elementem w procesie regeneracji wtryskiwaczy, a w szczególności po wymianie podkładek regulacyjnych, jest stół probierczy. To zaawansowane urządzenie pozwala na dokładną diagnostykę wtryskiwacza przed i po naprawie. Mierzy ono kluczowe parametry, takie jak dawkowanie paliwa pod różnym obciążeniem, ciśnienie otwarcia iglicy oraz szczelność wtryskiwacza. Tylko dzięki precyzyjnym odczytom ze stołu probierczego można mieć pewność, że wtryskiwacz został skalibrowany zgodnie z fabrycznymi specyfikacjami.
Trzecia faza regeneracji wtryskiwaczy: rola podkładek w kompleksowej naprawie
W profesjonalnych serwisach regeneracja wtryskiwaczy często dzieli się na etapy. Dobór i wymiana podkładek regulacyjnych stanowi zazwyczaj ostatni, kluczowy etap, określany jako "trzecia faza regeneracji". Jest to proces, który następuje po dokładnym wyczyszczeniu wtryskiwacza i ewentualnej wymianie innych zużytych elementów. Dopiero po prawidłowym przeprowadzeniu shimowania wtryskiwacz odzyskuje pełną sprawność i parametry zbliżone do fabrycznych.
Podkładki regulacyjne u różnych producentów: co trzeba wiedzieć o Bosch, Delphi i Denso?
Choć podstawowa funkcja podkładek regulacyjnych jest taka sama, producenci wtryskiwaczy stosują różne rozwiązania konstrukcyjne. Te różnice mają istotny wpływ na liczbę podkładek, ich budowę oraz proces kalibracji po regeneracji.
Wtryskiwacze Bosch: system wielopodkładkowy i jego złożoność
Wtryskiwacze firmy Bosch często charakteryzują się zastosowaniem systemu wielopodkładkowego. Oznacza to, że w ich wnętrzu może znajdować się kilka (czasem nawet 3 do 5) podkładek regulacyjnych. Każda z tych podkładek odpowiada za kalibrację innego, specyficznego parametru pracy wtryskiwacza. Proces ich doboru i wymiany jest przez to znacznie bardziej złożony i wymaga jeszcze większej precyzji oraz szczegółowej wiedzy technicznej.
Wtryskiwacze Delphi: jedna podkładka i kluczowa rola kodu IMA/C2i/C3i
Wtryskiwacze marki Delphi zazwyczaj posiadają tylko jedną podkładkę regulacyjną. Mimo pozornej prostoty, kalibracja tych wtryskiwaczy po regeneracji opiera się w dużej mierze na nadaniu odpowiedniego kodu IMA, C2i lub C3i. Są to cyfrowe identyfikatory, które sterownik silnika wykorzystuje do optymalnego zarządzania pracą wtryskiwacza. Prawidłowe zakodowanie wtryskiwacza po regeneracji jest równie ważne, jak fizyczna wymiana podkładki.
Specyfika wtryskiwaczy Denso i innych marek
Podobnie jak w przypadku Bosch i Delphi, wtryskiwacze Denso oraz innych producentów (np. Siemens VDO) mogą posiadać swoje unikalne rozwiązania konstrukcyjne dotyczące podkładek regulacyjnych. Różnice mogą dotyczyć ich kształtu, materiału, sposobu montażu, a także specyfiki kalibracji. Wymaga to od serwisów posiadania aktualnej wiedzy technicznej i dostępu do danych producentów dla każdego typu wtryskiwacza.
Czy można wymienić podkładki samodzielnie? Ryzyko i konsekwencje domowych napraw
Stanowczo odradzam samodzielne próby wymiany podkładek regulacyjnych. Jest to zadanie, które wykracza poza możliwości domowego garażu i niesie ze sobą ogromne ryzyko poważnych konsekwencji, zarówno dla samego wtryskiwacza, jak i dla całego silnika.
Brak sprzętu pomiarowego: główna przeszkoda w domowym garażu
Największą przeszkodą w samodzielnej wymianie podkładek jest brak dostępu do niezbędnego sprzętu. Mowa tu przede wszystkim o precyzyjnych mikrometrach, które pozwalają na dokładne pomiary grubości podkładek, oraz o wspomnianym już stole probierczym. Bez tych narzędzi niemożliwe jest prawidłowe dobranie podkładek i zweryfikowanie poprawności wykonanej kalibracji.
Potencjalne uszkodzenia silnika: co grozi za nieprawidłową kalibrację wtrysku?
Nieprawidłowa kalibracja wtrysku, wynikająca z błędnego doboru podkładek, może prowadzić do katastrofalnych w skutkach uszkodzeń silnika. Najczęstsze z nich to przepalenie denka tłoka, pęknięcie głowicy silnika, a także przedwczesne zapchanie filtra cząstek stałych (DPF). Koszt naprawy tych elementów jest wielokrotnie wyższy niż koszt profesjonalnej regeneracji wtryskiwaczy, co czyni domowe naprawy skrajnie nieopłacalnymi.
Przeczytaj również: Jak zrobić popcorn w dieslu? Niebezpieczne eksperymenty w kuchni
Koszt regeneracji a ryzyko awarii: dlaczego warto zaufać profesjonalistom?
Warto spojrzeć na to z perspektywy inwestycji. Koszt profesjonalnej regeneracji wtryskiwaczy, obejmującej precyzyjny dobór i wymianę podkładek regulacyjnych, jest nieporównywalnie niższy od potencjalnych kosztów naprawy uszkodzonego silnika. Zaufanie specjalistom to gwarancja bezpieczeństwa, prawidłowej pracy pojazdu i długoterminowych oszczędności. Jak podkreślają eksperci z serwisu wtryskiwacz.com, koszt samej podkładki jest zazwyczaj niewielki, jednak skomplikowany proces jej wymiany i kalibracji wymaga specjalistycznej wiedzy i sprzętu, co uzasadnia wybór profesjonalnego serwisu.
