Rezystor wentylatora chłodnicy: Jak samemu zdiagnozować?

Problem z wentylatorem chłodnicy potrafi spędzić sen z powiek, zwłaszcza gdy objawy wskazują na jego nieprawidłowe działanie. Zanim jednak zdecydujesz się na wizytę u mechanika i potencjalnie niepotrzebne koszty, warto wiedzieć, że w wielu przypadkach przyczyną jest stosunkowo prosty do zdiagnozowania i wymiany element rezystor wentylatora chłodnicy. Ten artykuł przeprowadzi Cię krok po kroku przez proces samodzielnej weryfikacji tego podzespołu, oszczędzając Twój czas i pieniądze.

Twój wentylator chłodnicy szaleje? Zanim pojedziesz do mechanika, sprawdź ten jeden element

Jaką rolę odgrywa rezystor i dlaczego jego awaria jest tak powszechna?

Rezystor wentylatora chłodnicy, często nazywany opornicą, to kluczowy element układu chłodzenia, którego głównym zadaniem jest regulacja prędkości obrotowej wentylatora. Umożliwia on pracę wentylatora na niższych biegach poprzez wprowadzenie dodatkowego oporu do obwodu elektrycznego, co zmniejsza natężenie prądu płynącego do silnika wentylatora. Najwyższy bieg wentylatora często działa z pominięciem rezystora, otrzymując pełne napięcie. Dlaczego ten element tak często ulega awarii? Głównymi przyczynami są trudne warunki pracy wysokie temperatury, wilgoć, a także ciągłe obciążenia termiczne i elektryczne, które z czasem prowadzą do jego degradacji.

Najczęstsze objawy, których nie możesz ignorować – czy dotyczą Twojego auta?

Jeśli zauważysz u siebie którykolwiek z poniższych objawów, istnieje duże prawdopodobieństwo, że problem leży właśnie w rezystorze wentylatora chłodnicy:

• Wentylator chłodnicy działa tylko na najwyższym biegu (najczęstszy objaw).
• Całkowity brak działania wentylatora na jakimkolwiek biegu.
• Nieregularna praca wentylatora, który włącza się i wyłącza w przypadkowych momentach.
• Wentylator działa bez przerwy, nawet na zimnym silniku.

Przygotuj swój warsztat – co będzie potrzebne do samodzielnej diagnozy?

Niezbędnik majsterkowicza: lista narzędzi i materiałów

Aby przeprowadzić samodzielną diagnostykę rezystora wentylatora chłodnicy, nie potrzebujesz skomplikowanego sprzętu. Wystarczą Ci:

• Podstawowe narzędzia, takie jak klucze płasko-oczkowe i śrubokręty, które pomogą Ci dostać się do rezystora.
• Multimetr to najważniejsze narzędzie, które pozwoli Ci zmierzyć rezystancję elementu. Upewnij się, że potrafisz go obsługiwać, a jeśli nie, warto poszukać krótkiego poradnika online.
• Latarka ułatwi pracę w ciemnych zakamarkach komory silnika.

Bezpieczeństwo to podstawa: jak przygotować samochód do pracy?

Praca z układem elektrycznym samochodu wymaga zachowania szczególnej ostrożności. Zanim przystąpisz do jakichkolwiek czynności, wykonaj poniższe kroki:

1. Przed rozpoczęciem prac należy bezwzględnie odłączyć akumulator. Zazwyczaj wystarczy odkręcić klemę ujemną (-).
2. Upewnij się, że silnik jest zimny. Praca przy gorącym silniku grozi poparzeniem.
3. Zabezpiecz samochód przed stoczeniem, zaciągając hamulec ręczny i ewentualnie podkładając kliny pod koła.

Gdzie ukrył się rezystor? Praktyczny przewodnik po lokalizacji części

Typowe umiejscowienie w popularnych modelach aut (np. Opel, VW, Ford)

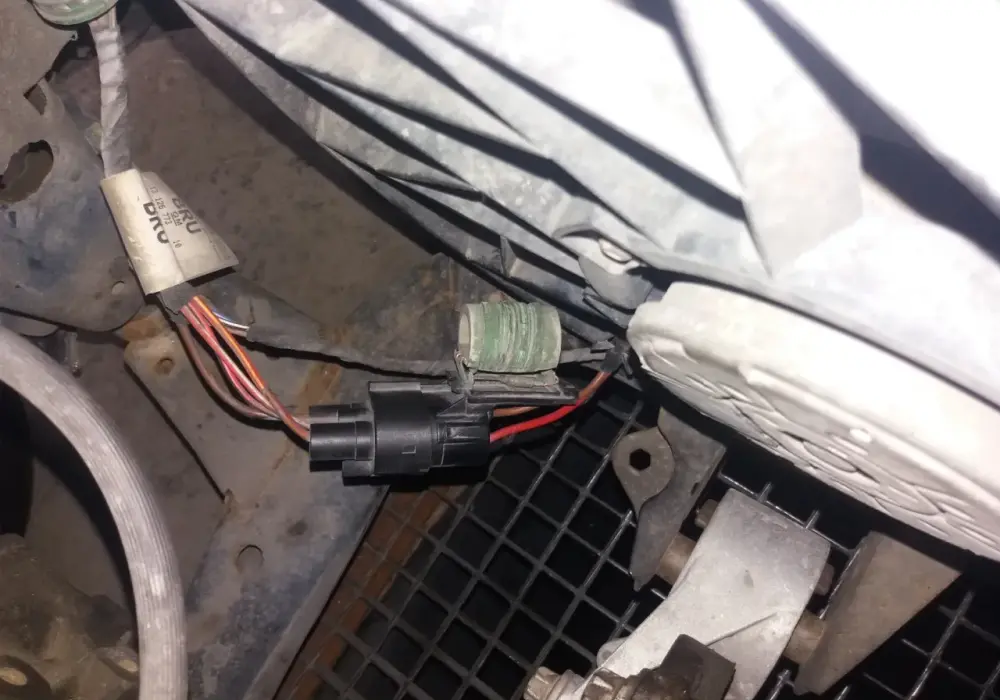

Lokalizacja rezystora wentylatora chłodnicy może być różna w zależności od producenta i modelu samochodu. Najczęściej jednak znajduje się on w bezpośrednim sąsiedztwie wentylatora chłodnicy, często w jego obudowie lub w kanale dolotowym powietrza. Takie umiejscowienie zapewnia mu chłodzenie pędem powietrza podczas pracy wentylatora. W niektórych pojazdach, jak na przykład Opel Astra, może być zlokalizowany w okolicy podszybia, podczas gdy w innych, jak BMW serii 3, znajdziemy go w komorze silnika, blisko samej chłodnicy.

Wskazówki, jak bezbłędnie zidentyfikować opornicę w komorze silnika

Jeśli masz problem ze zlokalizowaniem rezystora, oto kilka wskazówek, które mogą pomóc:

• Sprawdź instrukcję serwisową pojazdu to najbardziej pewne źródło informacji o dokładnym umiejscowieniu części.
• Szukaj elementu, który jest podłączony bezpośrednio do wiązki elektrycznej wentylatora.

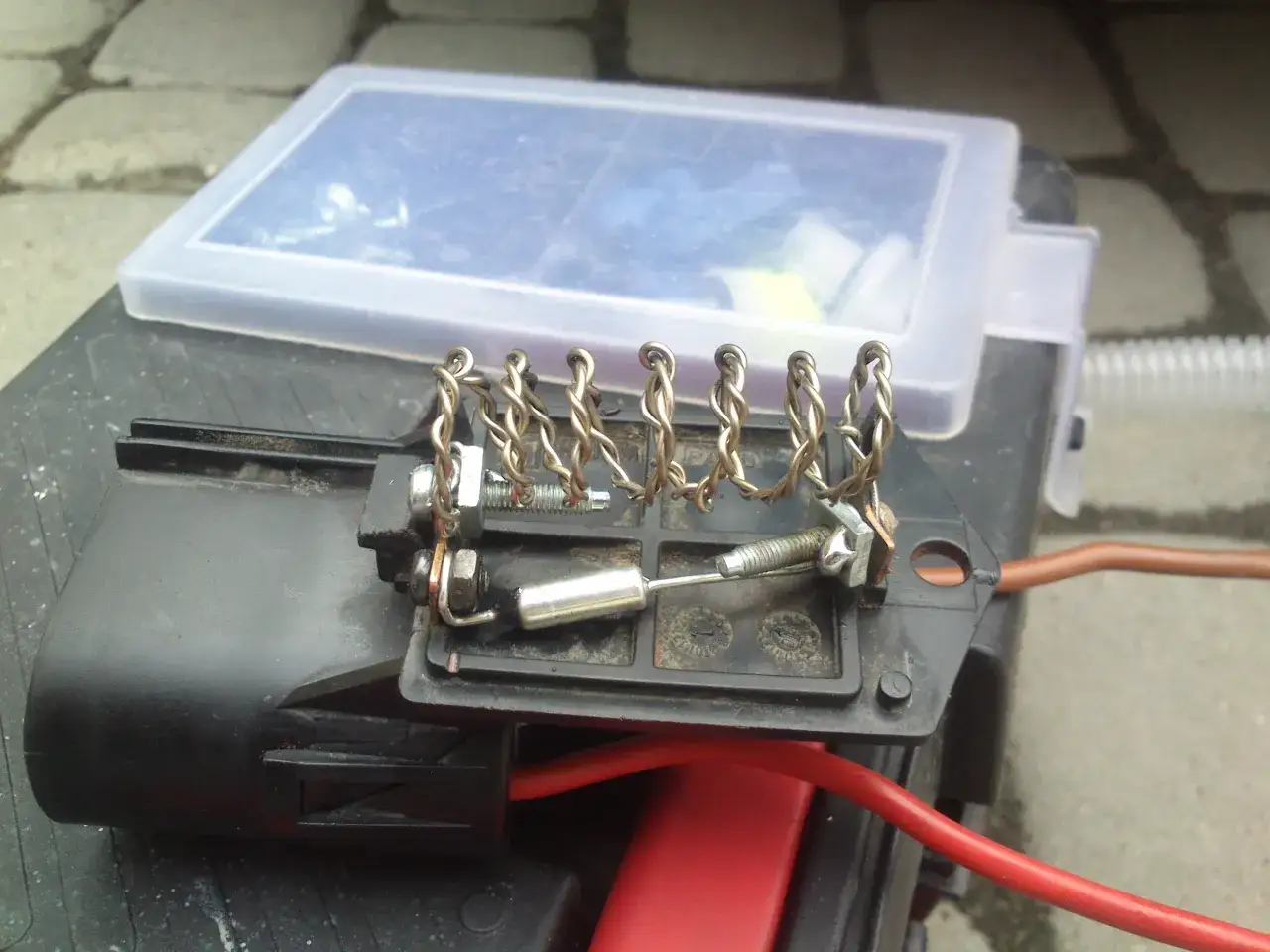

• Często rezystor jest wyposażony w niewielki radiator, służący do odprowadzania ciepła.
• Zwróć uwagę na elementy o charakterystycznym, często plastikowym lub metalowym korpusie, z kilkoma przewodami wychodzącymi z jednej strony i wchodzącymi do kostki z drugiej.

Diagnostyka krok po kroku: Jak sprawdzić rezystor wentylatora za pomocą multimetru?

Krok 1: Bezpieczny demontaż rezystora i inspekcja wizualna – co mogą zdradzić Twoje oczy?

Po zlokalizowaniu rezystora, przystąp do jego demontażu. Zazwyczaj jest on mocowany na zatrzaski lub śruby. Po wyjęciu elementu, dokładnie go obejrzyj. Szukaj widocznych uszkodzeń, takich jak:

• Pęknięcia obudowy.
• Ślady przegrzania lub spalenia (ciemne przebarwienia).
• Korozja na stykach lub wewnątrz kostki.

Nawet jeśli nie zauważysz żadnych widocznych uszkodzeń, nie oznacza to, że rezystor jest sprawny. Kolejnym krokiem jest pomiar multimetrem.

Krok 2: Konfiguracja multimetru – jak ustawić miernik, by uzyskać wiarygodny wynik?

Aby dokonać wiarygodnego pomiaru, musisz prawidłowo skonfigurować swój multimetr. Ustaw go na tryb pomiaru rezystancji, oznaczony symbolem omów (Ω). Jeśli Twój multimetr posiada kilka zakresów pomiarowych dla rezystancji, zacznij od najwyższego i stopniowo go zmniejszaj, aż uzyskasz najbardziej precyzyjny odczyt. Upewnij się, że baterie w multimetrze są naładowane, ponieważ słaba bateria może wpływać na dokładność pomiaru.

Krok 3: Prawidłowe wykonanie pomiarów – jak i gdzie przyłożyć sondy?

Teraz czas na właściwy pomiar. Sondy pomiarowe multimetru przykłada się do odpowiednich pinów w kostce rezystora. Zazwyczaj rezystor ma jedno wejście (zasilanie) i kilka wyjść, które odpowiadają za poszczególne biegi wentylatora. Należy zmierzyć opór pomiędzy wejściem a każdym z tych wyjść. Ważne jest, aby sondy miały dobry kontakt z pinami. Czasami warto je lekko oczyścić, jeśli są zaśniedziałe.

Krok 4: Interpretacja wyników – co oznaczają liczby na wyświetlaczu i kiedy rezystor jest uszkodzony?

Po wykonaniu pomiarów czas na interpretację wyników. Prawidłowa wartość rezystancji dla sprawnego rezystora jest zazwyczaj niewielka, często mieści się w zakresie od 0,5 do 5 omów, choć dokładne wartości mogą się różnić w zależności od konstrukcji. Jeśli na wyświetlaczu multimetru zobaczysz:

• "OL" (Over Limit) lub wskazanie nieskończoności: Oznacza to przerwę w obwodzie. Rezystor jest uszkodzony i wymaga wymiany.
• Wartość bliską zeru: Może świadczyć o zwarciu wewnątrz rezystora. To również kwalifikuje go do wymiany.
• Znacząco odbiegające od normy wartości: Jeśli zmierzone wartości są znacznie wyższe lub niższe od oczekiwanych, rezystor najprawdopodobniej jest uszkodzony.

Każdy z tych wyników oznacza, że rezystor nie spełnia swojej funkcji i należy go wymienić.

Co dalej? Analiza wyników i decyzja o naprawie

Rezystor sprawny, a problem nadal występuje? Gdzie jeszcze szukać przyczyny?

Jeśli po przeprowadzeniu testów okaże się, że rezystor jest sprawny, a problem z wentylatorem chłodnicy nadal występuje, nie panikuj. Przyczyn może być kilka:

• Uszkodzony silnik wentylatora: Sam silnik wentylatora mógł ulec awarii.
• Problem z przekaźnikiem: Przekaźnik sterujący pracą wentylatora może być uszkodzony.
• Awaria czujnika temperatury: Czujnik odpowiedzialny za informowanie sterownika o temperaturze silnika może dawać błędne odczyty.
• Uszkodzone okablowanie: Przerwa lub zwarcie w przewodach łączących poszczególne elementy układu.
• Spalony bezpiecznik: Podstawowa, ale często pomijana przyczyna problemów.

W takiej sytuacji warto dokładnie sprawdzić powyższe elementy, korzystając z odpowiednich schematów i narzędzi diagnostycznych.

Potwierdzona awaria rezystora – czy wymiana jest zawsze konieczna?

W przypadku, gdy diagnoza jednoznacznie wskazuje na uszkodzenie rezystora wentylatora chłodnicy, wymiana jest zazwyczaj jedynym skutecznym rozwiązaniem. Rezystory to elementy, które z czasem ulegają zużyciu i nie nadają się do naprawy. Na szczęście, są one zazwyczaj dostępne jako części zamienne w sklepach motoryzacyjnych, a ich cena jest stosunkowo niska w porównaniu do potencjalnych kosztów naprawy w warsztacie.

Przeczytaj również: Ile litrów płynu do chłodnicy Volvo S40? Sprawdź wymagania dla silników

Ważna przestroga: Zanim zamontujesz nową część, sprawdź TO, by uniknąć kolejnej awarii

Zanim przystąpisz do montażu nowego rezystora, mam dla Ciebie ważną przestrogę. Zanim podłączysz nową część, upewnij się, że sam wentylator obraca się swobodnie. Czasami problemem nie jest sam rezystor, a zwiększony opór mechaniczny wentylatora, na przykład z powodu zużytych łożysk lub zanieczyszczeń. Jeśli nowy rezystor zostanie podłączony do wentylatora stawiającego duży opór, może dojść do jego ponownego, szybkiego uszkodzenia. Dlatego tak ważne jest kompleksowe podejście do diagnozy.
