Zawór EGR (Exhaust Gas Recirculation) to kluczowy element układu recyrkulacji spalin, którego zadaniem jest ponowne wprowadzenie części gazów wydechowych do komory spalania. Działanie to ma na celu obniżenie temperatury spalania, co prowadzi do znacznej redukcji emisji szkodliwych tlenków azotu (NOx). Układ EGR składa się z kilku podstawowych elementów, które można zidentyfikować na schematach. Są to: sam zawór (mechaniczny element wykonawczy), siłownik sterujący (podciśnieniowy lub elektryczny), często chłodnica spalin EGR oraz przewody łączące kolektor wydechowy z dolotowym. W nowoczesnych rozwiązaniach kluczową rolę odgrywa sterownik silnika, który na podstawie danych z czujników (np. położenia zaworu, przepływomierza) decyduje o stopniu otwarcia zaworu. Istnieją dwa główne typy zaworów EGR, których schematy podłączenia i działania się różnią: pneumatyczne (podciśnieniowe) starszy typ, sterowany podciśnieniem z układu dolotowego, o prostszej, ale mniej precyzyjnej pracy; oraz elektryczne/elektroniczne nowocześniejsze rozwiązanie, sterowane bezpośrednio sygnałem elektrycznym (PWM) z komputera silnika, co pozwala na znacznie dokładniejszą kontrolę nad ilością recyrkulowanych spalin i jest standardem w nowszych pojazdach. Schematy układu EGR różnią się także w zależności od typu silnika. W silnikach Diesla układ EGR pracuje w szerszym zakresie obciążeń, ponieważ naturalnie generują one więcej NOx. W silnikach benzynowych jego praca jest zazwyczaj ograniczona do niskich i średnich obciążeń. Najczęstszą usterką układu jest blokowanie się zaworu w pozycji otwartej lub zamkniętej z powodu nagromadzenia się nagaru. Typowe objawy to spadek mocy, nierówna praca silnika na biegu jałowym, dymienie, zwiększone spalanie oraz zapalenie się kontrolki "check engine". Analiza schematu pozwala zlokalizować potencjalne punkty awarii, takie jak sam zawór, jego siłownik, nieszczelności w przewodach czy problemy z chłodnicą EGR.
Schemat zaworu EGR – klucz do zrozumienia układu recyrkulacji spalin
- Zawór EGR recyrkuluje spaliny w celu redukcji emisji tlenków azotu (NOx) poprzez obniżenie temperatury spalania.
- Układ składa się z zaworu, siłownika (pneumatycznego lub elektrycznego), chłodnicy spalin i przewodów.
- Schematy różnią się dla zaworów pneumatycznych (starsze, sterowane podciśnieniem) i elektrycznych (nowoczesne, sterowane ECU).
- W silnikach Diesla EGR działa w szerszym zakresie obciążeń niż w benzynowych ze względu na większą produkcję NOx.
- Najczęstsze usterki to blokowanie zaworu przez nagar, prowadzące do spadku mocy, nierównej pracy i zwiększonego spalania.
- Analiza schematu pomaga zlokalizować awarie zaworu, siłownika, przewodów czy chłodnicy.
Po co Ci schemat zaworu EGR? Klucz do zrozumienia jego działania
Recyrkulacja spalin, czyli system EGR, stała się nieodłącznym elementem nowoczesnej motoryzacji. Jego głównym celem jest znacząca redukcja emisji szkodliwych tlenków azotu (NOx) jednych z głównych winowajców smogu i kwaśnych deszczy. Osiąga to poprzez ponowne wprowadzenie niewielkiej ilości gazów wydechowych do komory spalania. Spaliny, będąc gazami obojętnymi, obniżają temperaturę procesu spalania, co bezpośrednio przekłada się na mniejszą produkcję NOx. To proste, ale niezwykle skuteczne rozwiązanie, które pomaga spełnić coraz bardziej restrykcyjne normy ekologiczne.
Dla przeciętnego użytkownika samochodu, zrozumienie, jak działa układ EGR, może wydawać się skomplikowane. Jednak właśnie tutaj z pomocą przychodzi schemat. Traktuj go jak mapę drogową pozwala zlokalizować poszczególne elementy, zrozumieć, jak są ze sobą połączone i jak przepływają przez nie spaliny lub sygnały sterujące. Posiadając tę wiedzę, jesteś znacznie lepiej przygotowany do samodzielnej diagnozy potencjalnych usterek, a nawet do przeprowadzenia prostych czynności serwisowych, takich jak czyszczenie zaworu. To nie tylko oszczędność czasu i pieniędzy, ale także poczucie większej kontroli nad swoim pojazdem.

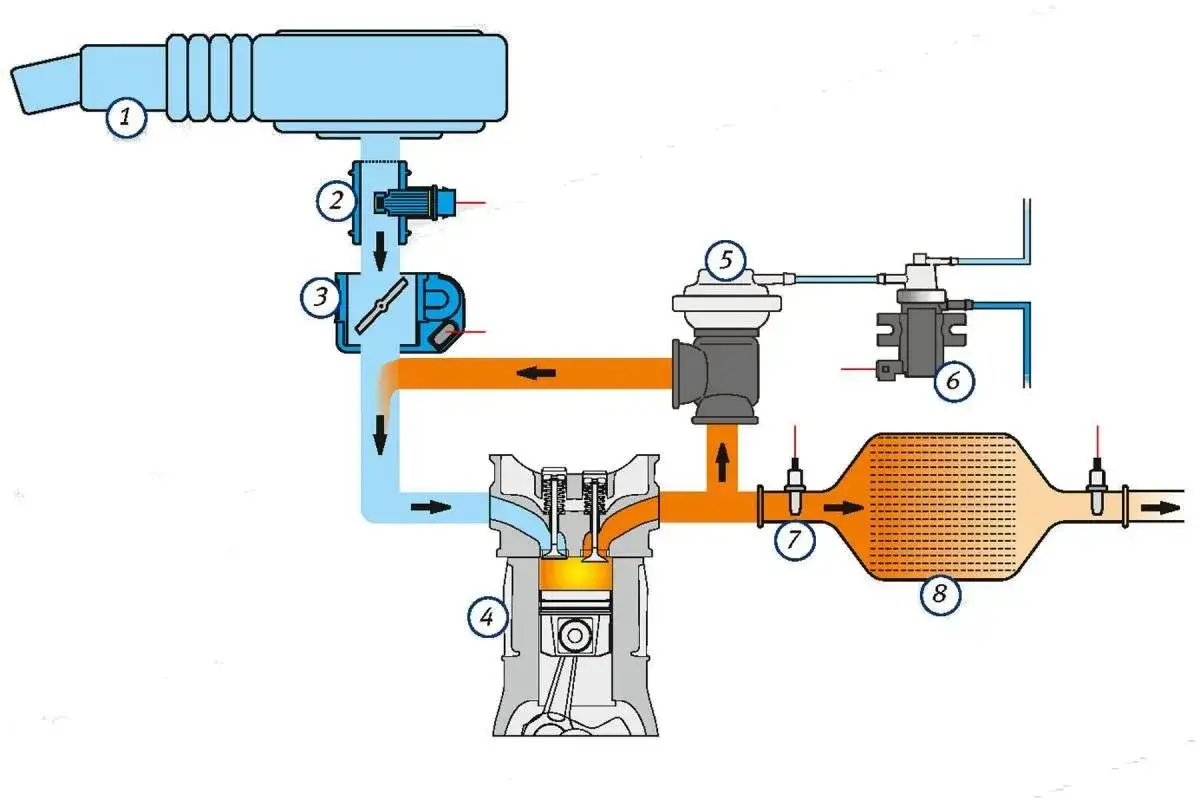

Anatomia układu EGR: Co dokładnie pokazuje schemat?
Schemat układu EGR to znacznie więcej niż tylko rysunek samego zaworu. Przedstawia on cały, zintegrowany system, który współpracuje z innymi podzespołami silnika. Zrozumienie poszczególnych komponentów i ich wzajemnych powiązań jest kluczowe do prawidłowej interpretacji diagramu i efektywnej diagnozy.

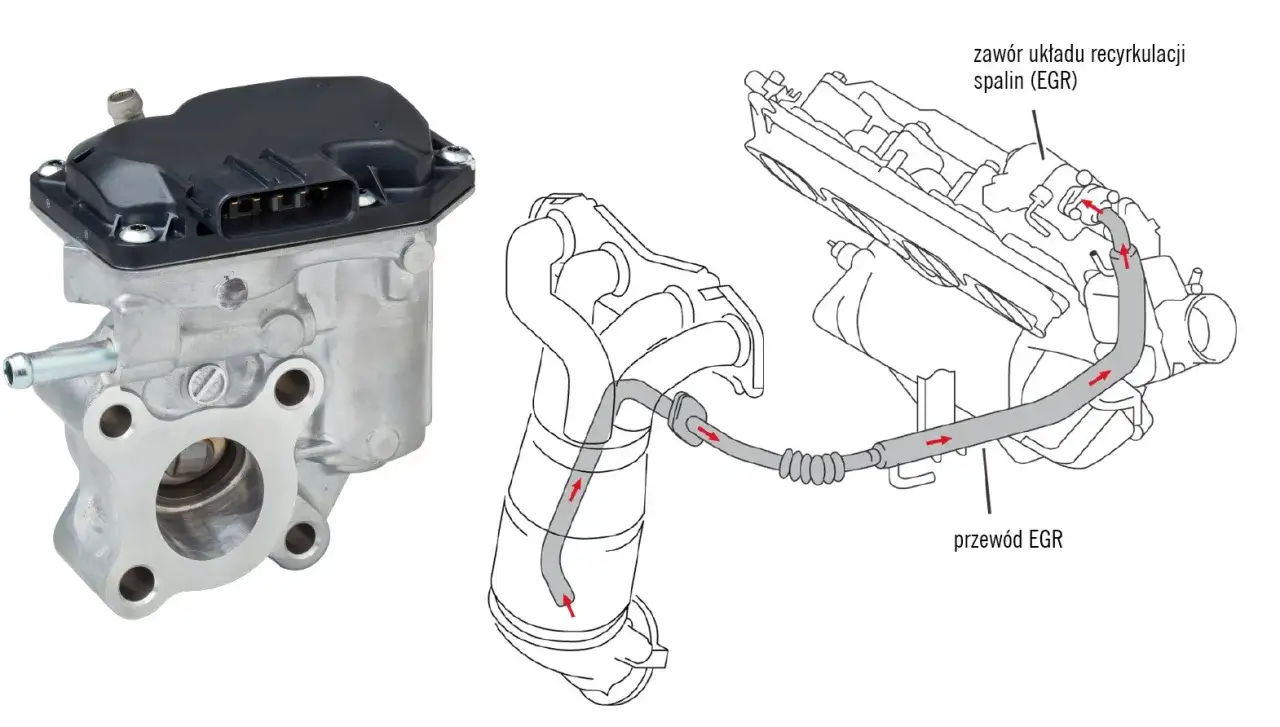

Od kolektora do kolektora: Główne elementy na każdym diagramie
- Zawór EGR: To mechaniczny element wykonawczy, który fizycznie reguluje przepływ spalin. Na schemacie zazwyczaj jest przedstawiony jako element z ruchomą przepustnicą lub iglicą.
- Siłownik sterujący: Odpowiedzialny za ruch zaworu. Może być pneumatyczny (sterowany podciśnieniem z układu dolotowego) lub elektryczny/elektroniczny (sterowany sygnałem z komputera silnika). Schematy wyraźnie wskazują typ siłownika poprzez sposób jego połączenia.
- Chłodnica spalin EGR: W wielu nowoczesnych pojazdach, zwłaszcza Dieslach, spaliny są schładzane przed ponownym wprowadzeniem do kolektora dolotowego. Chłodnica jest zazwyczaj przedstawiona jako wymiennik ciepła, przez który przepływają spaliny i płyn chłodniczy.
- Przewody: Na schemacie zobaczysz linie symbolizujące przepływ spalin (zazwyczaj od kolektora wydechowego do dolotowego) oraz linie podciśnieniowe lub elektryczne łączące siłownik z jego źródłem sterowania.
- Sterownik silnika (ECU): W nowoczesnych systemach to mózg operacji. Na schemacie elektrycznym ECU jest zazwyczaj przedstawione jako blok z licznymi połączeniami.
- Czujniki: Nowoczesne układy EGR wykorzystują różne czujniki, np. czujnik położenia zaworu EGR, czujnik temperatury spalin, przepływomierz powietrza, których sygnały są kluczowe dla ECU do precyzyjnego sterowania.
Serce układu: Rola samego zaworu i siłownika (pneumatycznego vs. elektrycznego)
Sam zawór EGR jest sercem całego systemu recyrkulacji spalin. Jego podstawowym zadaniem jest precyzyjne dawkowanie ilości spalin, które mają zostać ponownie wprowadzone do komory spalania. Stopień otwarcia zaworu jest ściśle kontrolowany, aby osiągnąć optymalną temperaturę spalania i minimalizować emisję NOx, jednocześnie nie wpływając negatywnie na moc silnika czy jego kulturę pracy.
Kluczową rolę w sterowaniu zaworem odgrywa siłownik. W starszych rozwiązaniach stosowano siłowniki pneumatyczne, które wykorzystywały podciśnienie generowane w układzie dolotowym. Ich działanie jest stosunkowo proste im większe podciśnienie, tym mocniej siłownik działa na zawór. Jednak taka metoda sterowania jest mniej precyzyjna. W nowoczesnych pojazdach dominują siłowniki elektryczne lub elektroniczne. Są one sterowane bezpośrednio przez sterownik silnika (ECU) za pomocą sygnałów elektrycznych, często modulowanych szerokością impulsu (PWM). Pozwala to na bardzo dokładne pozycjonowanie zaworu i płynną regulację przepływu spalin, co jest niezbędne do spełnienia współczesnych norm emisji i optymalizacji pracy silnika.
Nie zapominaj o chłodnicy! Dlaczego schładzanie spalin jest tak ważne?
Choć zawór EGR jest głównym elementem regulującym przepływ spalin, w wielu nowoczesnych pojazdach kluczową rolę odgrywa również chłodnica spalin EGR. Jej zadaniem jest obniżenie temperatury gazów wydechowych przed ponownym wprowadzeniem ich do kolektora dolotowego. Dlaczego jest to tak ważne? Gorące spaliny mogą podnosić temperaturę w komorze spalania, co nie tylko zwiększa ryzyko powstawania stuków zapłonowych (w silnikach benzynowych), ale także może wpływać na proces spalania i jakość mieszanki paliwowo-powietrznej. Chłodząc spaliny, zmniejszamy ich entalpię, co pozwala na bardziej kontrolowane i efektywne spalanie, a także dodatkowo przyczynia się do redukcji emisji szkodliwych związków. Na schematach chłodnica EGR jest zazwyczaj widoczna jako element umieszczony na drodze spalin, pomiędzy kolektorem wydechowym a miejscem ponownego wtrysku do kolektora dolotowego.
Jak czytać schematy różnych typów zaworów EGR? Praktyczny przewodnik
Schematy układu EGR mogą się znacznie różnić w zależności od zastosowanego typu zaworu, jego sterowania oraz specyfiki danego modelu samochodu. Kluczem do ich zrozumienia jest umiejętność rozróżnienia podstawowych typów systemów i zwrócenie uwagi na szczegóły przedstawione na diagramie. Poniżej znajdziesz praktyczne wskazówki, jak interpretować najczęściej spotykane schematy.

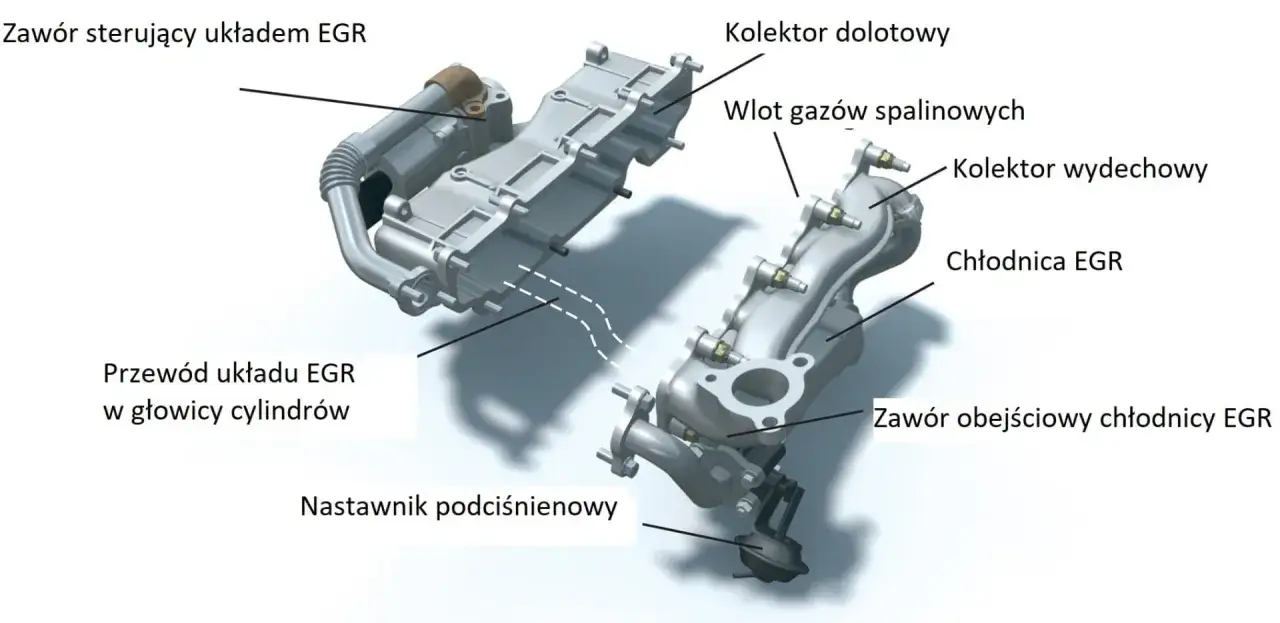

Klasyka mechaniki: Schemat podłączenia pneumatycznego zaworu EGR
W przypadku pneumatycznych zaworów EGR, schemat skupia się głównie na elementach związanych z przepływem podciśnienia. Zazwyczaj zobaczysz linie symbolizujące przewody podciśnieniowe, które łączą siłownik zaworu EGR z elementem generującym podciśnienie najczęściej jest to kolektor dolotowy lub specjalny zawór sterujący podciśnieniem (tzw. elektrozawór podciśnieniowy). Na schemacie można zidentyfikować, skąd dokładnie pobierane jest podciśnienie i jak jest ono modulowane, aby sterować otwarciem zaworu. Prostsza logika działania tych układów oznacza, że schematy są zazwyczaj mniej skomplikowane pod względem elektryki, koncentrując się na mechanicznych połączeniach i przepływie powietrza lub spalin.

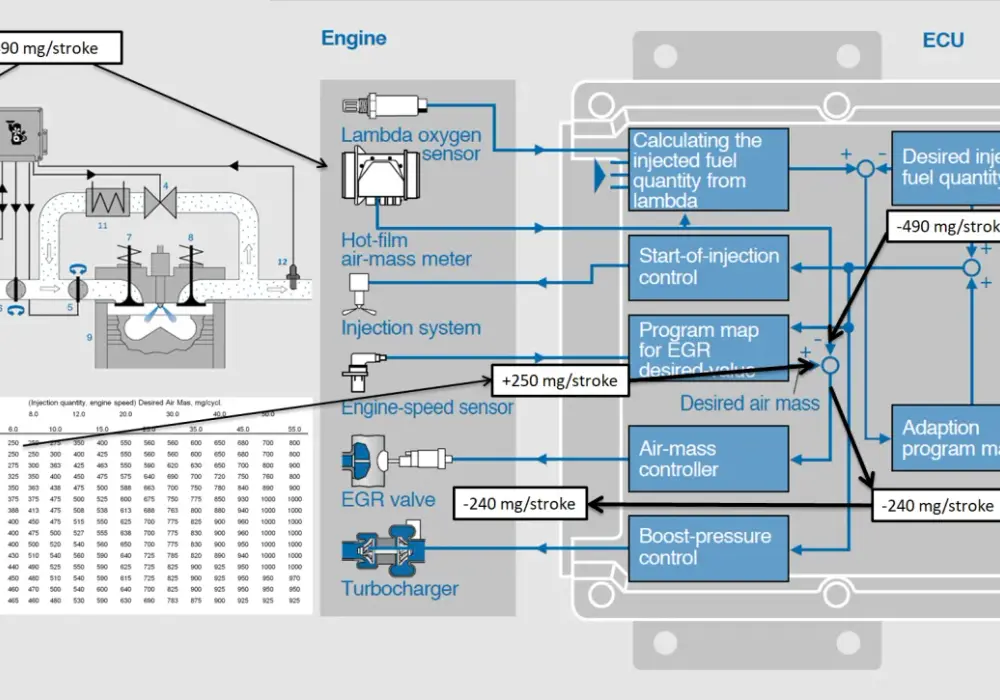

Era elektroniki: Jak interpretować schemat elektrycznego zaworu EGR ze sterownikiem silnika?
Schematy elektryczne zaworów EGR są bardziej złożone, ponieważ pokazują interakcję między zaworem, jego siłownikiem a sterownikiem silnika (ECU). Kluczowe jest zidentyfikowanie połączeń elektrycznych zobaczysz linie symbolizujące przewody biegnące od ECU do siłownika zaworu. Często na schematach zaznaczone są również piny zasilające oraz sygnałowe. Warto zwrócić uwagę na obecność innych czujników powiązanych z układem EGR, takich jak czujnik położenia samego zaworu EGR (informujący ECU, czy zawór działa prawidłowo), przepływomierz powietrza (który mierzy ilość powietrza zasysanego przez silnik, co jest kluczowe do obliczenia ilości spalin do recyrkulacji) czy czujnik temperatury spalin. Zrozumienie tych połączeń jest niezbędne do diagnozowania błędów elektrycznych i elektronicznych w układzie.
Schemat EGR w Dieslu a w benzynie: Poznaj kluczowe różnice
Układy EGR w silnikach Diesla i benzynowych, choć mają ten sam cel, różnią się zakresem działania i często konstrukcją, co znajduje odzwierciedlenie na schematach. W silnikach Diesla, które naturalnie generują większą ilość tlenków azotu (NOx) w procesie spalania, układ EGR jest aktywowany w szerszym zakresie obciążeń silnika od niskich obrotów aż po średnie obciążenia. Często w tych silnikach stosuje się również chłodnicę spalin EGR, co jest widoczne na schemacie jako dodatkowy element na drodze spalin. W silnikach benzynowych recyrkulacja spalin jest zazwyczaj ograniczona do niższych i średnich obciążeń, a jej aktywacja w wyższych zakresach obrotów może prowadzić do problemów z zapłonem i spadku mocy. Schematy mogą to odzwierciedlać poprzez prostsze sterowanie lub brak niektórych elementów, jak chłodnica.
Od schematu do diagnozy: Jak wykorzystać diagram do znalezienia usterki?
Schemat układu EGR to nie tylko wizualna reprezentacja jego budowy, ale przede wszystkim potężne narzędzie diagnostyczne. Pozwala ono na systematyczne podejście do problemu i efektywne lokalizowanie potencjalnych przyczyn usterek, łącząc objawy z konkretnymi elementami systemu. Zamiast zgadywać, możemy bazować na logicznym powiązaniu tego, co widzimy na schemacie, z tym, co dzieje się z naszym samochodem.
Zawór zablokowany w pozycji otwartej: Jakie objawy i gdzie szukać przyczyny na schemacie?
Gdy zawór EGR jest zablokowany w pozycji otwartej, oznacza to, że spaliny są stale recyrkulowane, nawet gdy nie powinno to mieć miejsca, np. na biegu jałowym lub przy pełnym obciążeniu silnika. Typowe objawy to znaczący spadek mocy silnika, nierówna praca na biegu jałowym, silne dymienie (szczególnie w Dieslach) oraz zwiększone zużycie paliwa. Na schemacie szukaj przyczyn tego stanu: sam zawór EGR może być zapieczony nagarem w pozycji otwartej; problem może leżeć w siłowniku (np. pneumatyczny zawieszony w pozycji otwartej z powodu stałego podciśnienia lub elektryczny z uszkodzoną elektroniką); warto też sprawdzić drożność przewodów podciśnieniowych lub elektrycznych, które mogłyby powodować stałe zasilanie siłownika.
Zawór nie chce się otworzyć: Jak schemat pomaga zdiagnozować problem?
Sytuacja odwrotna zawór EGR nie otwiera się wcale lub otwiera się zbyt rzadko prowadzi do zwiększonej emisji tlenków azotu (NOx), co może skutkować zapaleniem się kontrolki "check engine" (często z kodem błędu wskazującym na zbyt niski przepływ EGR). Silnik może pracować poprawnie pod obciążeniem, ale nie będzie spełniał norm emisyjnych. Schemat pomaga w diagnozie, kierując nas do sprawdzenia: siłownika czy otrzymuje odpowiedni sygnał sterujący (podciśnienie lub prąd); przewodów czy nie są zatkane lub uszkodzone; samego zaworu czy nie jest zablokowany w pozycji zamkniętej przez nagar lub inne zanieczyszczenia; a w przypadku systemów elektrycznych także sterownika silnika i jego połączeń.
Kody błędów P0401, P0402, P0404: Jak powiązać je ze schematem elektrycznym?
Kody błędów diagnostycznych są bezpośrednim odzwierciedleniem problemów wykrytych przez sterownik silnika (ECU). Na przykład, kod P0401 "Niewystarczający przepływ EGR" sugeruje, że ECU nie otrzymuje sygnałów potwierdzających prawidłową pracę układu recyrkulacji spalin, mimo że powinien. Kod P0402 "Nadmierny przepływ EGR" wskazuje na odwrotną sytuację. Kod P0404 "Problem z zakresem/wydajnością obwodu EGR" oznacza, że sygnały z czujników (np. położenia zaworu) wykraczają poza oczekiwany zakres. Schemat elektryczny jest tu nieoceniony pozwala zlokalizować, które konkretnie przewody, czujniki (np. czujnik położenia zaworu EGR) lub elementy wykonawcze (siłownik) są powiązane z danym kodem błędu i wymagają sprawdzenia.
Najczęstsze błędy przy interpretacji schematów EGR i jak ich unikać
Analiza schematów technicznych, szczególnie tak złożonych układów jak EGR, może prowadzić do błędnych wniosków, jeśli nie zachowamy ostrożności. Istnieje kilka typowych pułapek, w które łatwo wpaść, próbując samodzielnie zdiagnozować problem na podstawie diagramu. Świadomość tych błędów pozwoli Ci uniknąć frustracji i potencjalnie kosztownych pomyłek.
Mylenie sterowania podciśnieniem ze sterowaniem elektrycznym
Jednym z najczęstszych błędów jest próba interpretacji schematu zaworu elektrycznego przy użyciu logiki sterowania podciśnieniem, lub odwrotnie. Schematy pneumatyczne skupiają się na liniach podciśnieniowych i zaworach sterujących przepływem powietrza, podczas gdy schematy elektryczne pokazują połączenia przewodów, sygnały z ECU i pracę czujników. Pomylenie tych dwóch typów może prowadzić do szukania podciśnienia tam, gdzie go nie ma, lub ignorowania kluczowych sygnałów elektrycznych. Zawsze upewnij się, jaki typ sterowania jest zastosowany w Twoim pojeździe, a następnie dokładnie analizuj schemat zgodny z tym typem.
Przeczytaj również: Wybór odpowiednich części do BMW – porady dla właścicieli samochodów premium
Ignorowanie roli czujników i przepływomierza w nowoczesnych układach
W nowoczesnych pojazdach, system EGR jest ściśle zintegrowany z innymi systemami zarządzania silnikiem. Sterownik ECU nie działa w próżni opiera się na informacjach z wielu czujników. Ignorowanie ich roli na schemacie, zwłaszcza czujnika położenia zaworu EGR, przepływomierza powietrza czy czujników temperatury, jest poważnym błędem. Te czujniki dostarczają ECU danych niezbędnych do precyzyjnego sterowania zaworem. Na przykład, jeśli przepływomierz podaje błędne dane o ilości zasysanego powietrza, ECU może błędnie obliczyć potrzebną ilość spalin do recyrkulacji. Według danych Rivolv.pl, prawidłowe działanie tych czujników jest niezbędne dla optymalnej pracy silnika.
Zrozumienie schematu EGR: Twój pierwszy krok do samodzielnej naprawy i oszczędności
Opanowanie umiejętności czytania i interpretowania schematów zaworu EGR to znacznie więcej niż tylko zdobycie nowej wiedzy technicznej. To praktyczna kompetencja, która otwiera drzwi do samodzielnej diagnostyki problemów z układem recyrkulacji spalin. Dzięki schematowi możesz precyzyjnie zlokalizować potencjalne źródła awarii, zrozumieć, jak działają poszczególne komponenty i co najważniejsze podjąć świadome decyzje dotyczące naprawy lub konserwacji. Czy to będzie czyszczenie zapieczonego zaworu, czy wymiana uszkodzonego siłownika, posiadanie "mapy" w postaci schematu znacząco ułatwia te zadania. W efekcie, umiejętność ta przekłada się bezpośrednio na oszczędności finansowe, ponieważ pozwala unikać niepotrzebnych wizyt w warsztacie i daje pewność, że naprawa jest przeprowadzana we właściwym miejscu. To pierwszy, kluczowy krok do lepszego zrozumienia własnego pojazdu i utrzymania go w doskonałej kondycji.
