System Common Rail to serce nowoczesnych silników Diesla, które zrewolucjonizowało sposób dostarczania paliwa, wpływając na osiągi, ekonomię i ekologię. Ten artykuł wyjaśni krok po kroku zasadę jego działania, przedstawi kluczowe komponenty, a także wskaże zalety, wady i najczęstsze usterki, pomagając zrozumieć, jak dbać o ten zaawansowany układ.
Common Rail to zaawansowany system wtrysku paliwa w silnikach Diesla, zapewniający precyzję i wydajność
- Oddziela funkcję wytwarzania wysokiego ciśnienia paliwa od procesu wtrysku.
- Składa się z pompy wysokiego ciśnienia, szyny paliwowej, wtryskiwaczy i sterownika ECU.
- Umożliwia wielofazowy wtrysk paliwa, poprawiając kulturę pracy silnika i redukując emisję spalin.
- Debiutował w samochodach osobowych w 1997 roku w Alfie Romeo 156 z silnikiem 2.4 JTD.
- Jest wrażliwy na jakość paliwa, co może prowadzić do kosztownych awarii precyzyjnych komponentów.
Dlaczego Common Rail zrewolucjonizował silniki Diesla i co to dla Ciebie oznacza?
System Common Rail zrewolucjonizował silniki Diesla przede wszystkim dzięki innowacyjnemu podejściu do wtrysku paliwa. Jego kluczowa innowacja polega na oddzieleniu funkcji wytwarzania wysokiego ciśnienia paliwa od samego procesu wtrysku. To rozdzielenie pozwoliło na osiągnięcie niespotykanej dotąd precyzji i elastyczności w sterowaniu tym procesem, co przełożyło się na znaczącą poprawę parametrów pracy silnika.
Krótka podróż w czasie: jak wyglądał świat Diesli przed "wspólną szyną"?
Zanim pojawił się Common Rail, silniki Diesla korzystały z rozwiązań takich jak tradycyjne pompy wtryskowe czy pompowtryskiwacze. Choć były to systemy skuteczne, miały swoje ograniczenia. Pompy wtryskowe, mimo swojej prostoty, nie zapewniały tak precyzyjnego dawkowania paliwa, co przekładało się na gorszą kulturę pracy silnika był on głośniejszy i generował więcej wibracji. Pompowtryskiwacze, łączące pompę i wtryskiwacz w jednej obudowie, pozwoliły na wyższe ciśnienia wtrysku, ale nadal miały pewne ograniczenia w zakresie elastyczności sterowania i precyzji w porównaniu do tego, co miało nadejść. W efekcie, starsze silniki Diesla często charakteryzowały się wyższą emisją spalin i mniej optymalnym spalaniem paliwa.
Czym Common Rail różni się od starszych systemów (pompy wtryskowe, pompowtryskiwacze)?

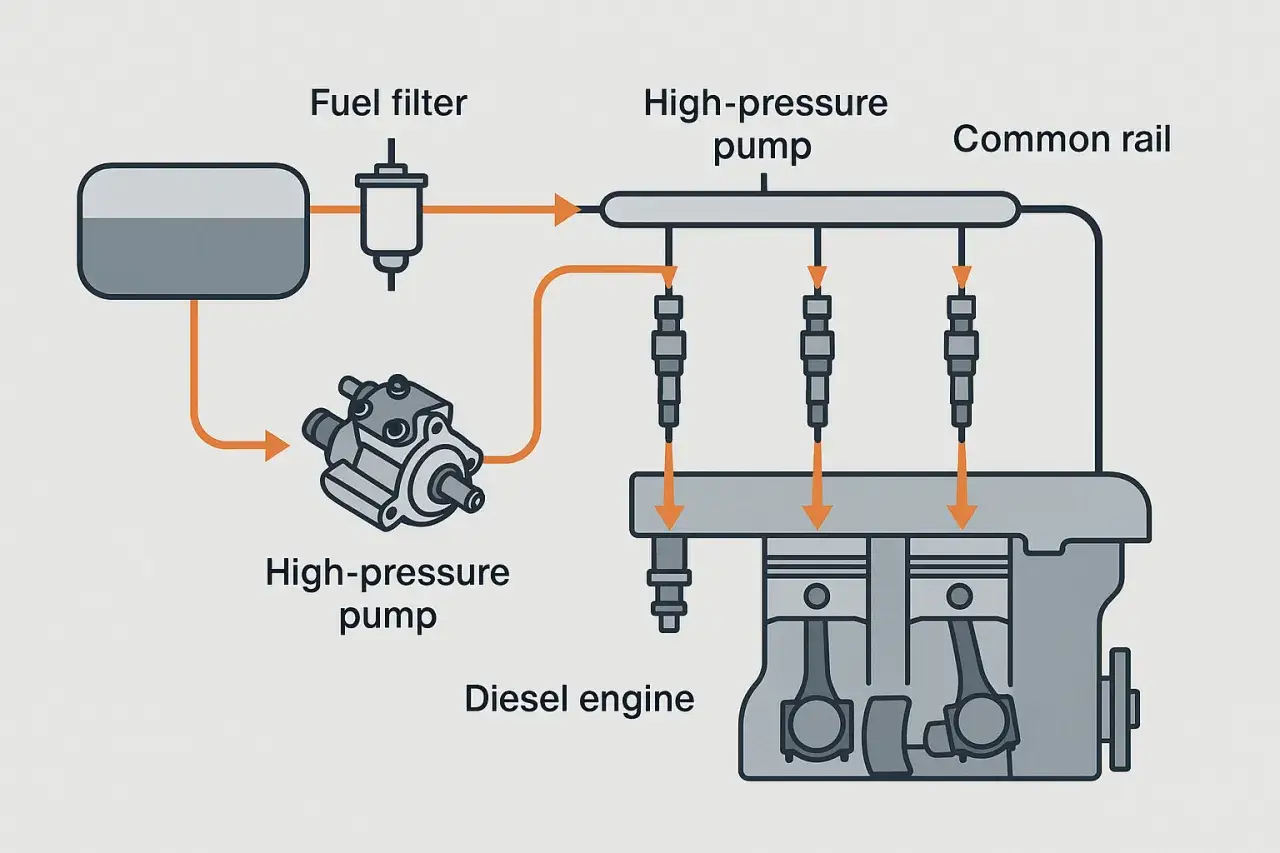

Główna różnica między Common Rail a starszymi systemami tkwi w sposobie generowania i dystrybucji ciśnienia paliwa. W systemie Common Rail, paliwo jest magazynowane pod stałym, bardzo wysokim ciśnieniem we wspólnej szynie (stąd nazwa), niezależnie od obrotów silnika czy jego obciążenia. To pozwala na precyzyjne sterowanie momentem i ilością wtryskiwanego paliwa w dowolnym momencie cyklu pracy silnika. W starszych rozwiązaniach, ciśnienie było często generowane indywidualnie dla każdego wtrysku, co ograniczało możliwości optymalizacji procesu spalania. System Common Rail umożliwia wielokrotny wtrysk paliwa w jednym cyklu, co jest kluczowe dla redukcji hałasu i emisji.
Serce systemu: jak działa Common Rail krok po kroku?
Zasada działania systemu Common Rail, choć zaawansowana, opiera się na logicznym ciągu zdarzeń, które wspólnie zapewniają optymalne spalanie paliwa. Pozwólcie, że przeprowadzę Was przez ten proces, etap po etapie.
Etap 1: Generowanie ekstremalnego ciśnienia – rola pompy wysokociśnieniowej
Wszystko zaczyna się od pompy niskiego ciśnienia, która niczym serce pobiera paliwo ze zbiornika i kieruje je przez filtr, aby oczyścić je z wszelkich zanieczyszczeń. Następnie paliwo trafia do serca systemu pompy wysokiego ciśnienia. To właśnie ona, napędzana przez silnik, odpowiada za sprężenie paliwa do ekstremalnie wysokich wartości. Mówimy tu o ciśnieniach rzędu 1350 barów w pierwszych generacjach tego systemu, a w najnowszych rozwiązaniach wartości te mogą przekraczać nawet 2500 barów! Tak przygotowane paliwo jest następnie wtłaczane do wspólnej szyny.
Etap 2: Magazyn paliwa pod ciśnieniem – czym jest i do czego służy wspólna szyna?
Wspólna szyna, znana również jako zasobnik paliwa, to nic innego jak solidny, metalowy akumulator. Jej zadaniem jest magazynowanie paliwa pod stałym, bardzo wysokim ciśnieniem, które zostało wytworzone przez pompę wysokiego ciśnienia. Kluczowe jest to, że ciśnienie w szynie jest niezależne od aktualnych obrotów silnika czy jego obciążenia. Dzięki temu każdy wtryskiwacz ma zawsze dostęp do paliwa pod wymaganym, stabilnym ciśnieniem, co jest absolutnie fundamentalne dla precyzyjnego wtrysku.
Etap 3: Precyzyjny "strzał" do cylindra – jak działają nowoczesne wtryskiwacze?
Gdy paliwo jest już gotowe w szynie, wkraczają do akcji wtryskiwacze. To niezwykle precyzyjne zawory, które otwierają się i zamykają na sygnał wysłany przez sterownik silnika (ECU). Sterownik, analizując mnóstwo danych, decyduje o dokładnym momencie, czasie trwania i ilości paliwa, które ma zostać wtryśnięte do cylindra. Co więcej, system Common Rail pozwala na realizację wielofazowego wtrysku, co oznacza, że w jednym cyklu pracy silnika paliwo może być wtryskiwane wielokrotnie nawet do 8 dawek! Wśród nich znajdują się wtryski pilotujące, które wyciszają pracę silnika, oraz dotryski, które pomagają w dopalaniu sadzy w filtrze DPF. To właśnie ta precyzja wtrysku jest kluczem do lepszych osiągów i niższej emisji spalin.
Mózg operacji: rola sterownika ECU i czujników w całym procesie
Całym tym skomplikowanym procesem zarządza sterownik silnika (ECU), który pełni rolę jego "mózgu". ECU nie działa w próżni stale otrzymuje informacje z wielu czujników rozmieszczonych w całym samochodzie. Czujniki te monitorują między innymi położenie wału korbowego, aktualne ciśnienie w szynie paliwowej, temperaturę paliwa i powietrza, a także wiele innych parametrów. Na podstawie tych danych, ECU w ułamku sekundy podejmuje decyzje dotyczące optymalnego momentu, czasu trwania i liczby wtrysków paliwa w każdym cyklu pracy silnika. To właśnie dzięki tej ciągłej analizie i precyzyjnemu sterowaniu możliwe jest osiągnięcie tak dobrych wyników pod względem osiągów, ekonomii i ekologii.

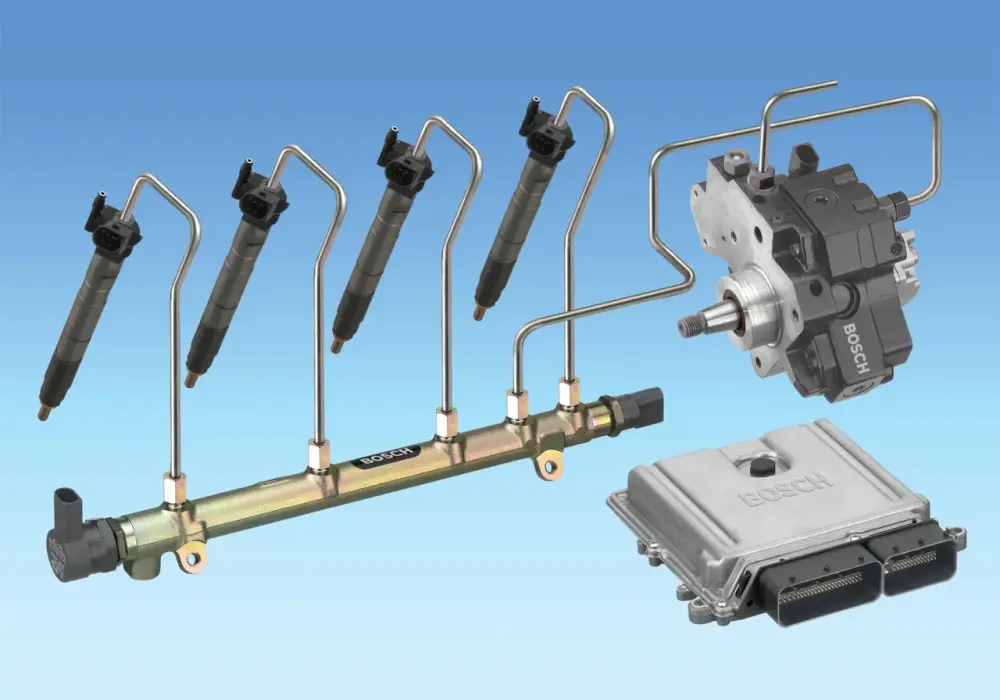

Kluczowe elementy układanki: z czego zbudowany jest system Common Rail?
Aby system Common Rail działał bez zarzutu, potrzebuje kilku kluczowych komponentów, które współpracują ze sobą niczym dobrze naoliwiona maszyna. Każdy z nich pełni niezwykle ważną rolę w całym procesie dostarczania paliwa do silnika.
Obwód niskiego ciśnienia: cichy bohater dbający o dostarczenie paliwa
Zanim paliwo trafi do serca systemu, musi przejść przez obwód niskiego ciśnienia. Ten etap zaczyna się w zbiorniku paliwa, skąd paliwo jest zasysane przez pompę paliwa (zazwyczaj elektryczną, umieszczoną w zbiorniku lub na przewodzie) i kierowane do filtra paliwa. Filtr ten jest niezwykle ważny jego zadaniem jest wyłapanie wszelkich zanieczyszczeń stałych i wody, które mogłyby uszkodzić delikatne elementy układu wysokiego ciśnienia. Czyste paliwo jest następnie dostarczane do pompy wysokiego ciśnienia, gotowe do dalszej obróbki.
Pompa wysokiego ciśnienia: siłacz układu
To właśnie pompa wysokiego ciśnienia jest głównym "silnikiem" całego systemu, jeśli chodzi o generowanie ciśnienia. Napędzana bezpośrednio przez silnik samochodu, jej zadaniem jest sprężenie paliwa do wartości, które są niezbędne do efektywnego spalania w nowoczesnych jednostkach Diesla. Jak już wspominałem, wartości te są imponujące od 1350 barów w starszych konstrukcjach, po ponad 2500 barów w najnowszych rozwiązaniach. To właśnie ta pompa wtłacza paliwo pod tak ogromnym ciśnieniem do szyny paliwowej.
Szyna paliwowa: stabilizator o ogromnym znaczeniu
Szyna paliwowa, zwana również zasobnikiem, to nic innego jak grubościenny, metalowy przewód, który pełni rolę bufora ciśnienia. Jej głównym zadaniem jest magazynowanie paliwa pod stałym, wysokim ciśnieniem dostarczonym przez pompę wysokiego ciśnienia. Dzięki temu, niezależnie od tego, czy silnik pracuje na niskich obrotach, czy na wysokich, każde złącze wtryskiwacza ma dostęp do paliwa pod takim samym, wymaganym ciśnieniem. Szyna stabilizuje ciśnienie i zapewnia jego równomierny rozkład w całym układzie.
Wtryskiwacze piezoelektryczne vs elektromagnetyczne: co musisz o nich wiedzieć?
W systemie Common Rail stosuje się dwa główne typy wtryskiwaczy: elektromagnetyczne i piezoelektryczne. Wtryskiwacze elektromagnetyczne działają na zasadzie elektromagnesu, który otwiera i zamyka zawór. Są one powszechnie stosowane i niezawodne. Jednak nowocześniejsze i bardziej zaawansowane są wtryskiwacze piezoelektryczne. Wykorzystują one zjawisko piezoelektryczne, które pozwala na znacznie szybsze i bardziej precyzyjne sterowanie otwarciem i zamknięciem wtryskiwacza. Dzięki temu możliwe jest realizowanie jeszcze większej liczby faz wtrysku w jednym cyklu, co przekłada się na jeszcze lepszą kulturę pracy silnika, niższe zużycie paliwa i redukcję emisji spalin. To właśnie te precyzyjne wtryskiwacze są kluczem do osiągnięcia optymalnego spalania.
Blaski i cienie: czy Common Rail to rozwiązanie idealne?
Każda technologia ma swoje mocne i słabe strony, a system Common Rail nie jest wyjątkiem. Zrozumienie tych aspektów jest kluczowe, zwłaszcza jeśli rozważamy zakup samochodu z takim napędem.
Główne zalety, które odczuje każdy kierowca: kultura pracy, osiągi i ekologia
System Common Rail przyniósł kierowcom wiele korzyści, które są odczuwalne na co dzień. Przede wszystkim, silniki Diesla z tym systemem charakteryzują się znacznie wyższą kulturą pracy są cichsze, pracują płynniej i generują mniej wibracji. Przekłada się to na większy komfort podróżowania. Po drugie, poprawie uległy również osiągi silniki te oferują większą moc i wyższy moment obrotowy, co ułatwia wyprzedzanie i jazdę pod górę. Nie można zapomnieć o ekonomii dzięki precyzyjnemu dawkowaniu paliwa, zużycie paliwa jest niższe w porównaniu do starszych konstrukcji. Wreszcie, Common Rail znacząco przyczynił się do poprawy ekologii. Precyzyjny wtrysk pozwala na bardziej efektywne spalanie, co skutkuje niższą emisją szkodliwych substancji, takich jak tlenki azotu (NOx) i cząstki stałe (sadza).
Największe wady i potencjalne koszty – na co uważać przy zakupie i eksploatacji auta?
Niestety, zaawansowanie technologiczne Common Rail ma też swoją cenę. Jedną z największych wad jest wysoki stopień skomplikowania całego systemu. Oznacza to, że potencjalne awarie mogą być trudniejsze i droższe w naprawie. Ponadto, system ten jest niezwykle wrażliwy na jakość paliwa. Zanieczyszczenia, a zwłaszcza obecność wody w paliwie, mogą w bardzo krótkim czasie doprowadzić do uszkodzenia precyzyjnych elementów, takich jak pompa wysokiego ciśnienia czy wtryskiwacze. Te części są bardzo drogie, a ich naprawa lub wymiana może stanowić znaczący wydatek. Dlatego przy zakupie używanego samochodu z silnikiem Diesla wyposażonym w Common Rail, warto zwrócić szczególną uwagę na jego historię serwisową i stan techniczny układu paliwowego.
Co najczęściej się psuje? Typowe usterki i objawy w systemie Common Rail
Nawet najlepszy system może ulec awarii, a w przypadku Common Rail pewne elementy są bardziej narażone na uszkodzenia niż inne. Zrozumienie najczęstszych problemów i ich objawów pozwoli nam szybko zareagować i potencjalnie uniknąć poważniejszych konsekwencji.
Problem nr 1: Zużyte wtryskiwacze – jak rozpoznać objawy i ile kosztuje naprawa?
Jedną z najczęstszych i najbardziej kosztownych awarii w systemie Common Rail są zużyte lub uszkodzone wtryskiwacze. Główną przyczyną ich uszkodzenia jest zazwyczaj niska jakość paliwa, które może zawierać zanieczyszczenia lub wodę. Objawy wskazujące na problemy z wtryskiwaczami są dość charakterystyczne: mogą pojawić się problemy z rozruchem silnika, zwłaszcza na zimno, silnik może pracować nierówno, "telepać" lub szarpać podczas jazdy, odczuwalny jest spadek mocy, a z rury wydechowej może wydobywać się dym biały, niebieski lub czarny, w zależności od rodzaju usterki. Często towarzyszy temu również zwiększone zużycie paliwa. Regeneracja lub wymiana wtryskiwaczy to niestety spory wydatek, dlatego warto dbać o jakość tankowanego paliwa.
Problem nr 2: Awarie pompy wysokiego ciśnienia – przyczyny i konsekwencje
Kolejnym wrażliwym elementem jest pompa wysokiego ciśnienia. Podobnie jak w przypadku wtryskiwaczy, jej głównym "wrogiem" jest niska jakość paliwa. Woda i zanieczyszczenia mogą prowadzić do korozji i zatarcia precyzyjnych elementów pompy. Konsekwencje awarii pompy wysokiego ciśnienia bywają bardzo poważne. Często dochodzi do zatarcia jej elementów, co skutkuje powstawaniem metalowych opiłków. Te drobinki metalu następnie krążą w układzie paliwowym, zanieczyszczając go i mogąc doprowadzić do uszkodzenia kolejnych, drogich komponentów, takich jak właśnie wtryskiwacze czy szyna paliwowa. W skrajnych przypadkach konieczna może być wymiana całego układu paliwowego, co generuje ogromne koszty.
Problem nr 3: Nieszczelności i awarie czujników – dlaczego silnik gaśnie lub nie odpala?
Oprócz głównych elementów, takich jak pompa czy wtryskiwacze, awarii mogą ulec również inne, pozornie mniej istotne części. Nieszczelności w układzie paliwowym, na przykład na przewodach paliwowych lub w układzie przelewów wtryskiwaczy, mogą powodować wycieki paliwa i spadek ciśnienia, co negatywnie wpływa na pracę silnika. Równie problematyczne są awarie czujników. Czujnik ciśnienia na szynie Common Rail, czujnik położenia wału korbowego, czy czujnik temperatury paliwa każdy z nich dostarcza kluczowych informacji dla sterownika silnika. Ich uszkodzenie może prowadzić do błędnych odczytów i w konsekwencji do niestabilnej pracy silnika, gaśnięcia podczas jazdy, a nawet całkowitej niemożności uruchomienia pojazdu.
Jak dbać o Common Rail, by uniknąć kosztownych napraw? Praktyczne porady
Choć system Common Rail jest zaawansowany i potencjalnie kosztowny w naprawie, odpowiednia dbałość o jego stan może znacząco przedłużyć jego żywotność i uchronić nas przed nieprzewidzianymi wydatkami. Oto kilka kluczowych zasad, których warto przestrzegać.
Rola jakości paliwa – dlaczego nie warto na niej oszczędzać?
To absolutnie najważniejsza zasada. Tankowanie paliwa wysokiej jakości, pochodzącego ze sprawdzonych stacji, jest kluczowe dla zdrowia układu Common Rail. Nawet niewielkie ilości wody czy zanieczyszczeń w paliwie mogą działać jak papier ścierny na precyzyjne elementy pompy i wtryskiwaczy, prowadząc do ich szybkiego zużycia lub uszkodzenia. Pamiętajmy, że paliwo jest "krwią" tego systemu, a jego jakość bezpośrednio wpływa na jego kondycję. Oszczędność na paliwie może okazać się bardzo kosztowna w dłuższej perspektywie.
Regularna wymiana filtra paliwa – mały wydatek, wielka ochrona
Filtr paliwa to jeden z najtańszych, a jednocześnie najważniejszych elementów chroniących układ wtryskowy. Jego zadaniem jest wyłapywanie wszelkich cząstek stałych i wody, które mogłyby dostać się do systemu. Z czasem filtr się zapycha i traci swoją skuteczność. Dlatego tak ważne jest, aby wymieniać go regularnie, zgodnie z zaleceniami producenta samochodu (zazwyczaj co około 30-60 tysięcy kilometrów, ale warto sprawdzić w instrukcji obsługi). Zaniedbanie tej prostej czynności może prowadzić do poważnych i kosztownych awarii całego układu wtryskowego.
