Układ Common Rail to serce każdego nowoczesnego silnika Diesla, które zrewolucjonizowało sposób zasilania paliwem, oferując jednocześnie wiele korzyści i stawiając nowe wyzwania. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zrozumieć jego działanie, rozpoznać typowe usterki i oszacować koszty napraw, zapewniając spokój ducha każdemu właścicielowi diesla.
Kompleksowy przewodnik po układzie Common Rail dla właścicieli diesli
- Common Rail to nowoczesny system bezpośredniego wtrysku paliwa w silnikach Diesla, zapewniający precyzyjne dawkowanie paliwa.
- Główne zalety to wyższa kultura pracy, niższe zużycie paliwa, większa moc i niższa emisja spalin.
- System jest bardzo wrażliwy na jakość paliwa, a jego naprawy bywają kosztowne ze względu na skomplikowaną budowę.
- Najczęstsze awarie dotyczą wtryskiwaczy i pompy wysokiego ciśnienia, często z powodu zanieczyszczeń.
- Koszty regeneracji wtryskiwacza to 250-600 zł/szt., a pompy wysokiego ciśnienia 700-2000 zł.
- Regularna wymiana filtrów paliwa i tankowanie dobrej jakości paliwa to klucz do długiej żywotności układu.
Czym jest układ Common Rail i dlaczego zrewolucjonizował silniki Diesla
Układ Common Rail to przełomowa technologia, która na zawsze zmieniła oblicze silników Diesla. Zanim się pojawiła, diesle kojarzyły się głównie z głośną pracą i specyficznym "klekotem". System Common Rail, wprowadzając precyzyjne elektroniczne sterowanie wtryskiem paliwa pod ekstremalnie wysokim ciśnieniem, umożliwił osiągnięcie znacznie lepszych parametrów pracy, czyniąc silniki wysokoprężne bardziej cywilizowanymi, oszczędnymi i dynamicznymi.
Od głośnego "klekotu" do cichej pracy – krótka historia wielkiej zmiany
Pamiętam czasy, gdy silniki Diesla były synonimem hałasu i wibracji. Systemy takie jak pompa rozdzielaczowa czy późniejsze pompowtryskiwacze miały swoje ograniczenia. Common Rail, czyli "wspólna szyna", zrewolucjonizował ten stan rzeczy. Kluczowa różnica polega na tym, że w systemie Common Rail paliwo jest podgrzewane i sprężane do bardzo wysokiego ciśnienia przez jedną, centralną pompę wysokiego ciśnienia, a następnie trafia do wspólnej dla wszystkich cylindrów szyny. Dopiero stamtąd, precyzyjnie sterowane przez komputer, jest wtryskiwane do komór spalania przez wtryskiwacze. Ta centralizacja i precyzja pozwoliły na znaczące ograniczenie hałasu i wibracji, a także na lepsze spalanie paliwa, co przełożyło się na wyższą kulturę pracy, którą znamy dzisiaj.

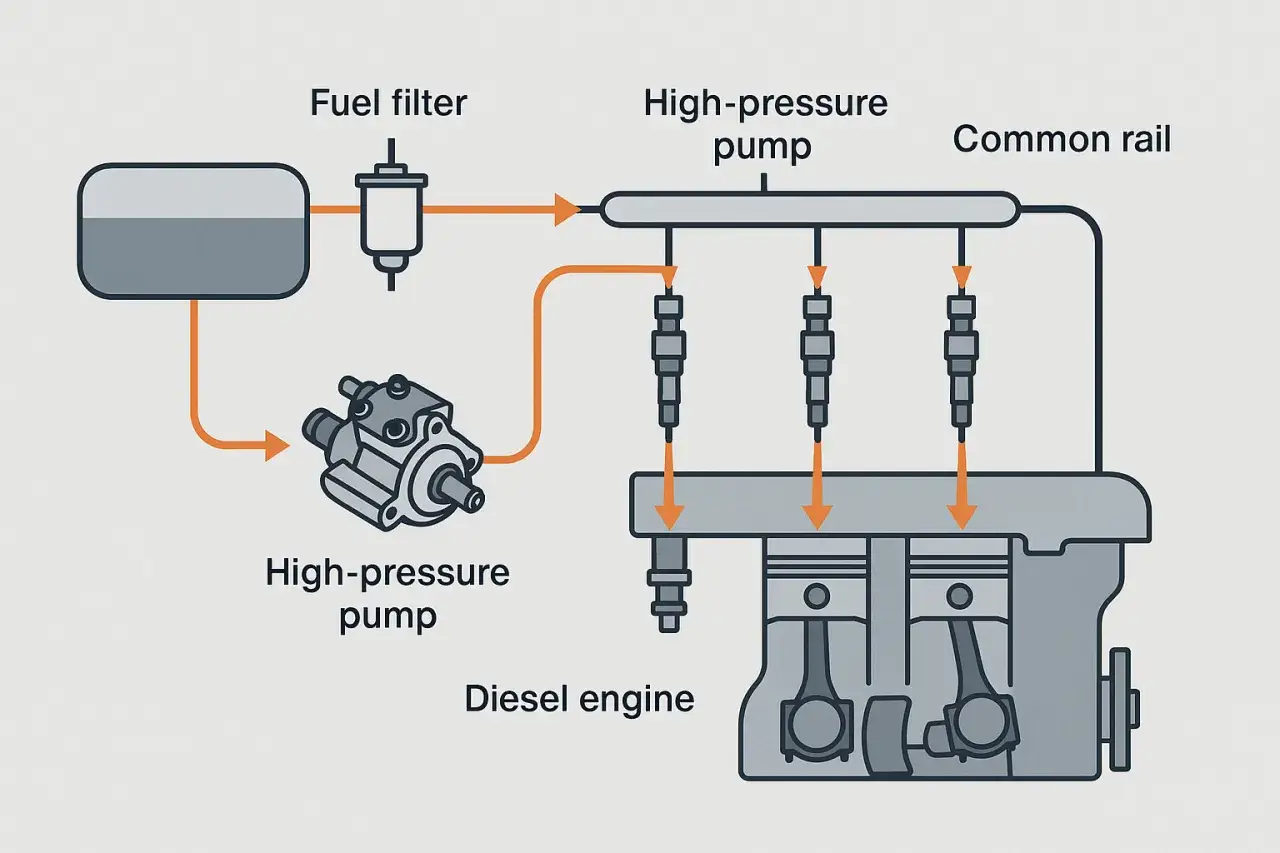

Wspólna szyna, czyli co? Podstawowe elementy układu, które musisz znać
Nazwa "Common Rail" dosłownie oznacza "wspólną szynę". To właśnie ta szyna, zwana też akumulatorem ciśnienia, jest sercem systemu. Pompuje do niej paliwo pompa wysokiego ciśnienia, utrzymując w niej stałe, bardzo wysokie ciśnienie (nawet ponad 2000 barów). To paliwo jest następnie podawane do wtryskiwaczy, które są precyzyjnie sterowane przez elektroniczny sterownik silnika (ECU). ECU, niczym mózg operacji, decyduje o tym, kiedy i ile paliwa ma zostać wtryśnięte do każdego cylindra, optymalizując proces spalania w zależności od aktualnych warunków pracy silnika.
Jak działa Common Rail? Wyjaśniamy krok po kroku w prostych słowach
Zrozumienie zasady działania układu Common Rail może wydawać się skomplikowane, ale postaram się wyjaśnić to w sposób jak najbardziej przystępny. Chodzi o precyzję i odpowiednie ciśnienie w odpowiednim momencie.
Rola pompy wysokiego ciśnienia – serce całego systemu
Pompa wysokiego ciśnienia to kluczowy element układu Common Rail. Jej zadaniem jest nie tylko dostarczenie paliwa, ale przede wszystkim wytworzenie i utrzymanie ekstremalnie wysokiego ciśnienia w całej magistrali paliwowej, czyli właśnie we wspomnianej "wspólnej szynie". Mówimy tu o ciśnieniach sięgających nawet ponad 2000 barów, co jest nieporównywalnie wyższe niż w starszych systemach. Bez tej pompy cały system po prostu by nie działał, ponieważ precyzyjny wtrysk pod wysokim ciśnieniem jest podstawą jego funkcjonowania.Magia wtrysku wielofazowego: co to jest i jakie daje korzyści?
Jedną z największych zalet systemu Common Rail jest możliwość realizacji wtrysku wielofazowego. Oznacza to, że wtrysk paliwa do komory spalania nie odbywa się jednorazowo, ale w kilku etapach. Zazwyczaj wyróżniamy wtrysk pilotujący, zasadniczy i dotrysk. Wtrysk pilotujący, realizowany na samym początku, inicjuje samozapłon i przygotowuje mieszankę, co znacząco redukuje hałas i wibracje. Wtrysk zasadniczy dostarcza główną dawkę paliwa, zapewniając moc. Natomiast dotrysk może być stosowany w celu dopalenia pozostałości lub poprawy parametrów pracy. Ta wieloetapowość przekłada się na płynniejszą pracę silnika, lepsze spalanie, niższe zużycie paliwa i co bardzo ważne, niższą emisję szkodliwych substancji.
Mózg operacji: jak sterownik silnika (ECU) zarządza wtryskiem?
Za całą precyzją i dynamiką układu Common Rail odpowiada elektroniczny sterownik silnika, czyli ECU. To on zbiera informacje z licznych czujników temperatury silnika, obciążenia, prędkości obrotowej, położenia wału korbowego i wielu innych. Na podstawie tych danych, w ułamkach sekund, podejmuje decyzje o tym, kiedy, jak długo i z jaką siłą mają pracować wtryskiwacze. Dzięki temu możliwe jest realizowanie wspomnianego wtrysku wielofazowego, optymalne dostosowanie dawki paliwa do aktualnych potrzeb silnika i zapewnienie jego najlepszej możliwej pracy w każdych warunkach.
Blaski i cienie technologii Common Rail – czy naprawdę jest się czego bać
Każda zaawansowana technologia ma swoje plusy i minusy. Układ Common Rail, mimo swoich niezaprzeczalnych zalet, również posiada pewne cechy, które mogą spędzać sen z powiek właścicielom pojazdów z silnikami Diesla. Warto poznać obie strony medalu, aby świadomie podchodzić do eksploatacji i potencjalnych napraw.
Zalety, które pokochali kierowcy: moc, oszczędność i kultura pracy
Nie da się ukryć, że Common Rail przyniósł silnikom Diesla ogromne korzyści. Przede wszystkim, umożliwił osiągnięcie znacznie wyższej mocy i momentu obrotowego w porównaniu do starszych konstrukcji, co przekłada się na lepsze osiągi i większą elastyczność silnika. Jednocześnie, dzięki precyzyjnemu dawkowaniu paliwa i lepszemu spalaniu, system ten znacząco obniżył zużycie paliwa, czyniąc diesle bardziej ekonomicznymi. Dodatkowo, jak już wspominałem, kultura pracy silników z Common Rail jest nieporównywalnie wyższa są cichsze, pracują płynniej i generują mniej wibracji. Nie można też zapomnieć o niższej emisji szkodliwych substancji, co jest kluczowe w kontekście coraz bardziej restrykcyjnych norm ekologicznych.
Wady, o których musisz wiedzieć: koszty i wrażliwość na jakość paliwa
Niestety, wysoka technologia często wiąże się z wysokimi kosztami. Układ Common Rail jest bardzo skomplikowany, a jego komponenty pompa wysokiego ciśnienia czy wtryskiwacze to precyzyjne i drogie części. W przypadku awarii, koszty naprawy mogą być znaczące. Co gorsza, system ten jest niezwykle wrażliwy na jakość paliwa. Zanieczyszczenia, woda czy nawet zwykłe "chrzczone" paliwo mogą w mgnieniu oka doprowadzić do poważnych uszkodzeń. To właśnie ta wrażliwość na paliwo jest, moim zdaniem, największą bolączką tego systemu i najczęstszą przyczyną kosztownych wizyt w serwisie.
Najczęstsze awarie układu Common Rail – co psuje się najczęściej i dlaczego
Mimo że układ Common Rail jest technologicznie zaawansowany, nie jest niezniszczalny. Właściciele diesli z tym systemem często borykają się z podobnymi problemami. Zrozumienie, co najczęściej ulega awarii i dlaczego, może pomóc w szybszym rozpoznaniu problemu i uniknięciu poważniejszych konsekwencji.
Problem nr 1: Wtryskiwacze. Po czym poznać, że niedomagają?
Wtryskiwacze to zdecydowanie najczęściej wymieniane elementy w przypadku awarii układu Common Rail. Ich precyzja jest kluczowa dla prawidłowej pracy silnika, ale jednocześnie czyni je podatnymi na uszkodzenia. Objawy problemów z wtryskiwaczami są dość charakterystyczne. Możemy zaobserwować trudności z uruchomieniem silnika, zwłaszcza na zimno. Silnik może pracować nierówno na biegu jałowym, dławić się, a z rury wydechowej może wydobywać się czarny dym (świadczący o niepełnym spalaniu) lub biały dym (często związany z cofaniem się paliwa). Zauważalny jest również spadek mocy, wzrost zużycia paliwa, a czasem nawet słyszalne stukanie lub "klekotanie" dochodzące z silnika, które wcześniej nie występowało.
Awaria pompy wysokiego ciśnienia – cichy zabójca całego układu
Pompa wysokiego ciśnienia, choć zwykle bardziej wytrzymała od wtryskiwaczy, również może ulec awarii. Najczęściej jest to spowodowane naturalnym zużyciem elementów roboczych lub, co gorsza, zanieczyszczeniami obecnymi w paliwie. Objawy awarii pompy mogą być podobne do problemów z wtryskiwaczami trudności z uruchomieniem, gaśnięcie silnika podczas jazdy, a także komunikaty o błędach związanych z nieprawidłowym ciśnieniem paliwa, które odczytuje komputer diagnostyczny.
Uwaga na opiłki! Dlaczego zatarcie pompy jest tak niebezpieczne?
Jednym z najgroźniejszych scenariuszy w przypadku awarii pompy wysokiego ciśnienia jest tak zwane "opiłkowanie". Kiedy elementy pompy ulegają zatarciu, do układu paliwowego dostają się drobinki metalu. Te mikroskopijne cząsteczki, niczym papier ścierny, krążą w paliwie, niszcząc precyzyjne elementy wtryskiwaczy, a nawet samą szynę Common Rail. W takiej sytuacji naprawa staje się bardzo skomplikowana i kosztowna, ponieważ często wymaga wymiany lub regeneracji wszystkich kluczowych elementów układu paliwowego.
Mniej popularne, ale równie groźne: usterki czujników i regulatorów ciśnienia
Oprócz wtryskiwaczy i pompy, w układzie Common Rail znajdują się również czujniki ciśnienia paliwa oraz regulator ciśnienia. Choć awarie tych elementów zdarzają się rzadziej, mogą być równie uciążliwe. Niesprawny czujnik lub regulator może powodować falowanie obrotów silnika, jego przechodzenie w tryb awaryjny (tzw. "safe mode"), a także problemy z mocą. ECU, otrzymując błędne informacje o ciśnieniu paliwa, nie jest w stanie prawidłowo zarządzać pracą silnika.
Diagnostyka układu Common Rail – jak sprawdzić, co jest zepsute
Kiedy pojawiają się problemy z silnikiem Diesla wyposażonym w układ Common Rail, kluczowe jest szybkie i trafne zdiagnozowanie usterki. Prawidłowa diagnostyka pozwala uniknąć niepotrzebnych kosztów i wymiany sprawnych części.
Diagnostyka komputerowa – co powiedzą Ci kody błędów?
Podstawową i najczęściej stosowaną metodą diagnostyki układu Common Rail jest podłączenie pojazdu do komputera diagnostycznego. Specjalistyczne oprogramowanie pozwala na odczytanie kodów błędów zapisanych w pamięci sterownika silnika (ECU). Kody te wskazują na konkretne obszary, w których wystąpił problem mogą dotyczyć ciśnienia paliwa, pracy wtryskiwaczy, czujników czy regulatorów. Oprócz odczytu błędów, diagnostyka komputerowa umożliwia również podgląd parametrów pracy systemu w czasie rzeczywistym, co pomaga mechanikowi ocenić, czy poszczególne komponenty działają prawidłowo.
Test przelewowy wtryskiwaczy – prosty sposób na wstępną weryfikację
Test przelewowy to stosunkowo prosta i szybka metoda wstępnej oceny stanu wtryskiwaczy. Polega na odłączeniu przewodów powrotnych paliwa z wtryskiwaczy i podłączeniu do nich specjalnych menzurek lub przezroczystych wężyków. Następnie uruchamia się silnik na krótki czas. Jeśli wtryskiwacze działają prawidłowo, ilość paliwa, która przepłynie przez przewody powrotne do menzurek, powinna być zbliżona dla wszystkich wtryskiwaczy. Nadmierna ilość paliwa w jednej z menzurek świadczy o uszkodzeniu danego wtryskiwacza i jego nadmiernym przelewania paliwa.
Kiedy konieczna jest wizyta w serwisie i sprawdzenie na stole probierczym?
Choć diagnostyka komputerowa i test przelewowy mogą dać wstępne wskazówki, w wielu przypadkach konieczna jest wizyta w specjalistycznym serwisie, dysponującym profesjonalnym stołem probierczym. Jest to urządzenie, które pozwala na dokładne przetestowanie pracy wtryskiwaczy i pompy wysokiego ciśnienia pod różnymi obciążeniami i w różnych warunkach symulujących pracę silnika. Sprawdzenie jednego wtryskiwacza na stole probierczym kosztuje zazwyczaj od 50 do 100 zł, co jest niewielkim wydatkiem w porównaniu do potencjalnych kosztów wymiany części na ślepo.
Ile kosztuje naprawa układu Common Rail? Przegląd cen regeneracji i wymiany
Kiedy już wiemy, co dolega naszemu układowi Common Rail, pojawia się kluczowe pytanie: ile to będzie kosztować? Naprawy tego systemu potrafią być kosztowne, ale na szczęście istnieją różne opcje, które pozwalają zoptymalizować wydatki, takie jak regeneracja.
Regeneracja wtryskiwaczy – ile kosztuje i czy zawsze się opłaca?
Regeneracja wtryskiwaczy jest często znacznie bardziej opłacalna niż zakup nowych części. Koszt regeneracji jednego wtryskiwacza w Polsce waha się zazwyczaj od 250 zł do 600 zł, w zależności od jego typu (elektromagnatyczny czy piezoelektryczny) oraz stopnia uszkodzenia. Dla porównania, cena nowego wtryskiwacza to często wydatek rzędu 1200-2500 zł za sztukę. Regeneracja jest opłacalna, gdy uszkodzenie nie jest krytyczne i można wymienić zużyte elementy na nowe, przywracając wtryskiwaczowi pełną sprawność. W przypadku poważnych uszkodzeń, np. pęknięcia korpusu, nowa część może być jedynym rozwiązaniem.
Pompa wysokiego ciśnienia: koszty regeneracji a cena nowej części
Podobnie jak w przypadku wtryskiwaczy, regeneracja pompy wysokiego ciśnienia jest alternatywą dla zakupu nowej. Koszt takiej usługi to zazwyczaj od 700 zł do ponad 2000 zł, w zależności od modelu pompy i zakresu potrzebnych prac. Nowa pompa wysokiego ciśnienia to natomiast spory wydatek, często wynoszący od 2000 zł do nawet 6000 zł. Regeneracja pompy jest sensowna, gdy uszkodzenia dotyczą elementów roboczych, które można wymienić, a korpus pompy jest w dobrym stanie. Warto jednak pamiętać, że jeśli pompa uległa zatarciu i puściła opiłki, regeneracja może być skomplikowana i nie zawsze w 100% skuteczna.
Całkowity kosztorys naprawy – na jakie dodatkowe wydatki się przygotować?
Należy pamiętać, że koszt naprawy układu Common Rail to nie tylko cena regeneracji czy wymiany samych wtryskiwaczy lub pompy. Do tego dochodzą koszty robocizny mechanika, który demontuje i montuje części. W przypadku awarii pompy i powstania opiłków, konieczne może być również czyszczenie całego układu paliwowego, w tym zbiornika paliwa, a także wymiana przewodów paliwowych i oczywiście filtra paliwa. Wszystkie te dodatkowe czynności mogą znacząco podnieść ostateczny rachunek.
Jak dbać o układ Common Rail, aby uniknąć kosztownych awarii? Kluczowe zasady profilaktyki
Profilaktyka to najlepsza inwestycja, jeśli chodzi o układ Common Rail. Odpowiednia dbałość o system może znacząco wydłużyć jego żywotność i uchronić nas przed kosztownymi naprawami. Oto kilka kluczowych zasad, których warto przestrzegać.
Paliwo to podstawa: dlaczego warto unikać taniego oleju napędowego?
Najważniejszym czynnikiem wpływającym na żywotność układu Common Rail jest jakość tankowanego paliwa. Tani olej napędowy, często pochodzący z niesprawdzonych źródeł, może zawierać szkodliwe zanieczyszczenia, wodę lub być po prostu "rozcieńczony". Te substancje działają jak papier ścierny na precyzyjne elementy pompy i wtryskiwaczy, prowadząc do ich szybkiego zużycia i awarii. Zawsze warto tankować na sprawdzonych stacjach, nawet jeśli paliwo jest nieco droższe. Według danych Wikipedia, system Common Rail jest bardzo wrażliwy na zanieczyszczenia w paliwie.
Rola filtrów paliwa – dlaczego regularna wymiana jest tak ważna?
Filtr paliwa to pierwsza linia obrony układu przed zanieczyszczeniami. Jego zadaniem jest wychwytywanie wszelkich drobin, które mogłyby dostać się do pompy i wtryskiwaczy. Niestety, filtr ma ograniczoną pojemność i z czasem się zapycha. Bagatelizowanie terminów wymiany filtra paliwa jest jednym z najczęstszych błędów popełnianych przez kierowców. Zatkany filtr ogranicza przepływ paliwa, co może prowadzić do spadku mocy, a w skrajnych przypadkach do uszkodzenia pompy paliwowej. Dlatego tak ważne jest, aby wymieniać filtr paliwa zgodnie z zaleceniami producenta pojazdu, a w trudnych warunkach eksploatacji nawet częściej.
Przeczytaj również: Nieszczelny układ paliwowy diesel - objawy, które mogą zaskoczyć
Styl jazdy a żywotność wtryskiwaczy – czego unikać na co dzień?
Nawet jeśli dbamy o paliwo i filtry, nasz styl jazdy również ma wpływ na żywotność układu Common Rail. Unikajmy jazdy na rezerwie paliwa w baku zgromadzone mogą być wtedy zanieczyszczenia, które filtr może mieć problem z wyłapaniem. Gwałtowne przyspieszanie na zimnym silniku również nie jest wskazane, ponieważ elementy układu nie są jeszcze odpowiednio nasmarowane i rozgrzane. Starajmy się również nie dopuszczać do długotrwałej pracy silnika na bardzo niskich obrotach, zwłaszcza pod obciążeniem. Płynna jazda, unikanie ekstremalnych sytuacji i dbanie o regularne przeglądy to najlepszy sposób na długie i bezproblemowe życie naszego silnika Diesla z układem Common Rail.
