Jak liczyć cylindry w Renault? Sprawdź prostą instrukcję

Zrozumienie specyfiki silników Renault, a w szczególności prawidłowa identyfikacja kolejności cylindrów, to fundament skutecznej diagnostyki i precyzyjnych prac serwisowych. W tym artykule przeprowadzimy Cię przez kluczowe aspekty tej kwestii, wyjaśniając, dlaczego ta wiedza jest niezbędna i jak uniknąć kosztownych błędów. Pozwoli Ci to na samodzielne radzenie sobie z wieloma problemami, a także na lepsze zrozumienie pracy mechanika.

Dlaczego znajomość kolejności cylindrów w Renault jest tak ważna

Kiedy ta wiedza staje się niezbędna? Od diagnostyki po wymianę części

Prawidłowa identyfikacja numeracji cylindrów w silnikach Renault jest kluczowa w wielu sytuacjach. Podczas diagnostyki komputerowej, błędy wypadania zapłonu, takie jak P0301, P0302, P0303 czy P0304, bezpośrednio wskazują na problem z konkretnym cylindrem ostatnia cyfra w kodzie odnosi się właśnie do jego numeru. Bez znajomości specyficznej dla Renault zasady liczenia, łatwo można zdiagnozować i naprawiać niewłaściwą jednostkę. Podobnie jest przy wymianie lub zamianie podzespołów. Cewki zapłonowe, świece, a nawet wtryskiwacze jeśli zostaną zamienione miejscami bez uwzględnienia prawidłowej numeracji, może to prowadzić do błędnych wniosków diagnostycznych. W przypadku silników Diesla, gdzie często wymagane jest kodowanie wtryskiwaczy do sterownika silnika (ECU), błędne przypisanie wtryskiwacza do nieprawidłowego cylindra jest absolutnie niedopuszczalne i może skutkować nierówną pracą silnika, a nawet jego uszkodzeniem.

Błąd w numeracji: Jakie mogą być kosztowne konsekwencje pomyłki?

Konsekwencje błędnej identyfikacji kolejności cylindrów w silniku Renault mogą być bardzo dotkliwe. Najczęstszym scenariuszem jest wymiana części w niewłaściwym cylindrze, co oznacza nie tylko niepotrzebnie wydane pieniądze na nową część, ale także brak rozwiązania pierwotnego problemu. Może to prowadzić do dalszej degradacji silnika, ponieważ usterka pozostaje nierozwiązana. Ponadto, błędna diagnoza może skutkować niepotrzebnym demontażem i montażem innych elementów, zwiększając koszty robocizny. W skrajnych przypadkach, niewłaściwe postępowanie, na przykład przy próbie dopasowania wtryskiwaczy, może doprowadzić do poważniejszych uszkodzeń mechanicznych jednostki napędowej. Dlatego tak ważne jest, aby od samego początku mieć pewność co do prawidłowej numeracji cylindrów.

Francuska odmienność, czyli fundamentalna zasada liczenia cylindrów w Renault

Reguła nr 1: Gdzie jest cylinder numer 1 w Twoim Renault?

Większość silników Renault, zarówno tych benzynowych, jak i starszych jednostek Diesla, kieruje się specyficzną zasadą numeracji cylindrów. W odróżnieniu od wielu popularnych marek, gdzie cylinder numer 1 znajduje się od strony rozrządu, w Renault jest inaczej. Kluczową zasadą jest to, że cylinder numer 1 znajduje się od strony skrzyni biegów, czyli od strony koła zamachowego. Ostatni cylinder w sekwencji umiejscowiony jest natomiast przy rozrządzie. Jest to historyczna cecha francuskiej motoryzacji, która może być źródłem nieporozumień dla osób przyzwyczajonych do innych standardów.

Skrzynia biegów czy rozrząd? Jak bezbłędnie zlokalizować punkt startowy

Aby bezbłędnie zlokalizować cylinder numer 1, musisz wiedzieć, jak odróżnić stronę skrzyni biegów od strony rozrządu w silniku. Strona skrzyni biegów to ta, do której zamocowana jest skrzynia biegów. Zazwyczaj jest to również strona, na której znajduje się koło zamachowe (w silnikach benzynowych) lub koło zamachowe i sprzęgło (w silnikach Diesla). Po drugiej stronie silnika, zazwyczaj osłoniętej plastikową lub metalową pokrywą, znajduje się układ rozrządu (pasek lub łańcuch). Zidentyfikowanie tych dwóch kluczowych lokalizacji pozwoli Ci bezbłędnie określić, od której strony należy rozpocząć liczenie cylindrów w przypadku większości Renault, zawsze będzie to strona ze skrzynią biegów.

Kolejność cylindrów a kolejność zapłonu – Jak nie pomylić tych dwóch pojęć

Czym jest numeracja cylindrów i do czego służy?

Numeracja cylindrów odnosi się do ich fizycznego ułożenia w bloku silnika. Jest to po prostu sposób na przypisanie każdemu cylindrowi unikalnego numeru, zazwyczaj zaczynając od 1 i kontynuując w kolejności, w jakiej są one ułożone. W przypadku większości silników Renault, jak już ustaliliśmy, liczymy od strony skrzyni biegów. Ta fizyczna numeracja jest niezwykle ważna przede wszystkim do celów diagnostycznych i lokalizacyjnych. Kiedy komputer diagnostyczny zgłasza błąd dotyczący konkretnego cylindra, to właśnie ta fizyczna numeracja pozwala nam zidentyfikować, o który cylinder chodzi i gdzie szukać problemu czy to z cewką, świecą, wtryskiem, czy też z samym zaworem lub pierścieniami.

Co oznacza kolejność zapłonu (np. 1-3-4-2) i jak ją interpretować w kontekście Renault?

Kolejność zapłonu to zupełnie inne pojęcie niż numeracja cylindrów. Określa ona sekwencję, w jakiej poszczególne cylindry wykonują suw pracy, czyli moment, w którym następuje zapłon mieszanki paliwowo-powietrznej. W typowych, czterocylindrowych silnikach rzędowych Renault, takich jak popularny 1.6 16V (K4M), kolejność zapłonu często wynosi 1-3-4-2. Ważne jest, aby zrozumieć, że "cylinder 1" w tej sekwencji to ten sam cylinder, który zidentyfikowaliśmy jako pierwszy zgodnie z zasadą Renault czyli ten znajdujący się od strony skrzyni biegów. Kolejność zapłonu jest kluczowa dla płynnej pracy silnika i jego wyważenia, ale w kontekście lokalizacji usterki, to fizyczna numeracja cylindrów jest tym, co nas interesuje w pierwszej kolejności. Te dwa pojęcia są ze sobą powiązane, ale oznaczają co innego i służą innym celom.

Instrukcja krok po kroku: Numeracja cylindrów w najpopularniejszych silnikach Renault

Silniki benzynowe: Jak liczyć cylindry w 1.6 16V (K4M) i 1.2 16V (D4F)?

W przypadku popularnych silników benzynowych Renault, takich jak 1.6 16V o oznaczeniu K4M czy mniejszy 1.2 16V (D4F), zasada jest prosta i zgodna z francuską tradycją. Cylinder numer 1 znajduje się od strony skrzyni biegów. Patrząc na silnik od przodu samochodu (gdzie znajduje się chłodnica), cylinder najbliżej Ciebie, po lewej stronie (jeśli patrzysz od strony skrzyni biegów), będzie cylindrem numer 1. Następnie liczymy w kierunku rozrządu: 2, 3, 4. Ta zasada jest stabilna dla większości tych jednostek napędowych i pozwala na precyzyjne zlokalizowanie każdego z nich.

Silniki Diesla: Gdzie jest pierwszy cylinder w 1.5 dCi (K9K) i 1.9 dCi (F9Q)?

Również w przypadku najczęściej spotykanych silników Diesla Renault, takich jak ceniony 1.5 dCi (K9K) czy nieco większy 1.9 dCi (F9Q), obowiązuje ta sama, charakterystyczna dla marki zasada. Cylinder numer 1 jest zawsze zlokalizowany od strony skrzyni biegów. Oznacza to, że jeśli stoisz przed samochodem i patrzysz na silnik od strony skrzyni biegów, pierwszy cylinder po prawej stronie (lub po lewej, w zależności od konfiguracji silnika i patrzenia) będzie cylindrem numer 1. Kolejne cylindry liczymy w kierunku rozrządu. Potwierdza to, że ta zasada jest spójna dla szerokiej gamy silników Renault, niezależnie od tego, czy są to jednostki benzynowe, czy wysokoprężne.

Uwaga na wyjątki: Nowsze jednostki (np. 2.0 dCi M9R) i silniki z kooperacji

Chociaż zasada "cylinder 1 od skrzyni biegów" jest dominująca, zawsze warto pamiętać o potencjalnych wyjątkach. W przypadku nowszych jednostek napędowych Renault, zwłaszcza tych opracowanych we współpracy z innymi koncernami motoryzacyjnymi (np. silniki wspólne z Nissanem), numeracja cylindrów może odbiegać od tradycyjnej. Przykładem może być silnik 2.0 dCi o oznaczeniu M9R, gdzie w niektórych wersjach stosowana jest standardowa numeracja od strony rozrządu. Dlatego, jeśli masz do czynienia z nowszym modelem lub silnikiem o nietypowym pochodzeniu, zawsze zalecam weryfikację danych w oficjalnej dokumentacji technicznej dla konkretnego modelu i rocznika pojazdu. Jest to najpewniejszy sposób na uniknięcie pomyłki.

Najczęstsze błędy i pułapki przy identyfikacji cylindrów – Jak ich unikać

Błąd P0301 jak prawidłowo odczytać kod usterki w kontekście Renault?

Kody błędów diagnostycznych, takie jak P0301, P0302, P0303 czy P0304, są niezwykle pomocne, ale tylko wtedy, gdy potrafimy je prawidłowo zinterpretować w kontekście specyfiki silnika. W przypadku Renault, błąd P0301 nie oznacza automatycznie problemu z pierwszym cylindrem od strony rozrządu. Musisz pamiętać, że ostatnia cyfra w kodzie P030x zawsze odnosi się do numeru cylindra liczonego według zasad Renault, czyli od strony skrzyni biegów. Zatem P0301 oznacza problem z pierwszym cylindrem od skrzyni biegów, P0302 z drugim od skrzyni biegów i tak dalej. Ignorowanie tej zasady jest najprostszą drogą do błędnej diagnozy i rozpoczęcia napraw od niewłaściwego elementu.

Sugerowanie się standardami innych marek dlaczego to prowadzi do pomyłek?

Bardzo częstą pułapką, w którą wpadają nawet doświadczeni mechanicy, jest automatyczne stosowanie zasad numeracji cylindrów znanych z innych marek samochodów. Wiele popularnych marek, zwłaszcza niemieckich i japońskich, stosuje numerację zaczynającą się od strony rozrządu. Kiedy osoba przyzwyczajona do tych standardów zaczyna pracować przy Renault, naturalnie zakłada, że pierwszy cylinder znajduje się przy rozrządzie. To właśnie to nawykowe myślenie jest główną przyczyną pomyłek przy identyfikacji cylindrów w francuskich pojazdach. Zawsze należy mieć świadomość, że Renault ma swoją własną, odmienną zasadę, i stosować się do niej.

Przeczytaj również: Leasing konsumencki auta hybrydowego. Dlaczego się opłaca?

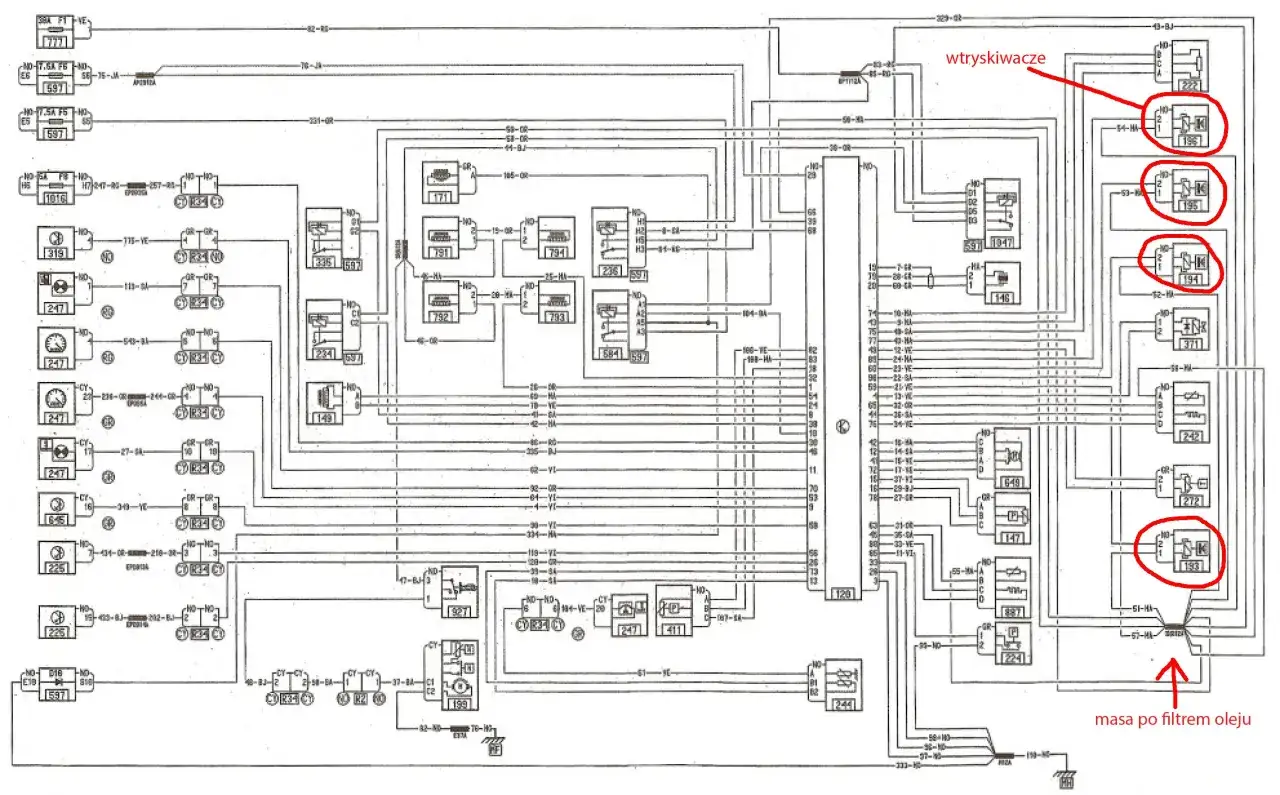

Praktyczna porada: Jak potwierdzić numerację przy pomocy cewki lub wtryskiwacza?

Jeśli masz jakiekolwiek wątpliwości co do prawidłowej numeracji cylindrów, istnieje prosty sposób, aby to zweryfikować w praktyce. Możesz odłączyć cewkę zapłonową lub wtryskiwacz od jednego z cylindrów i uruchomić silnik. Jeśli silnik zacznie pracować nierówno lub zgasnie, oznacza to, że odłączyłeś element z działającego cylindra. Powtarzając tę czynność dla kolejnych cylindrów, możesz ustalić ich fizyczną kolejność. W przypadku silników Diesla, można również użyć miernika rezystancji lub oscyloskopu do weryfikacji sygnałów sterujących wtryskiwaczami, co również pozwoli na ich jednoznaczną identyfikację. Według danych elektroda.pl, taka metoda jest często stosowana do potwierdzenia lokalizacji problemu.
