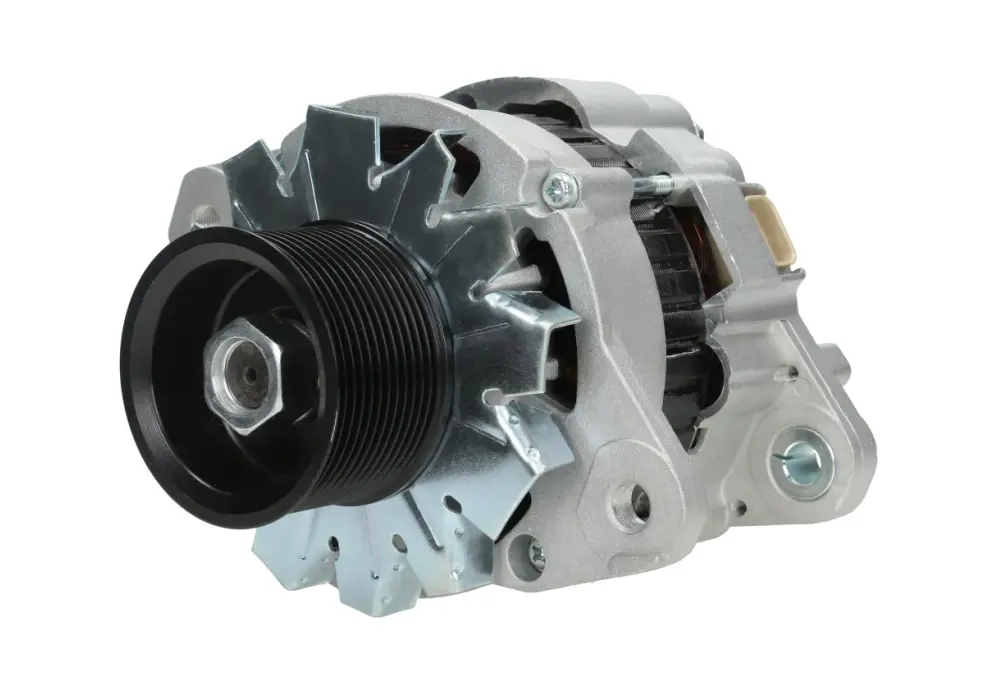

Jak podłączyć alternator? Instrukcja krok po kroku i bezpieczeństwo

Ten artykuł to praktyczny przewodnik, który krok po kroku wyjaśni, jak prawidłowo podłączyć alternator z regulatorem napięcia w pojeździe. Dowiesz się, jak rozpoznać kluczowe oznaczenia, jakie są różnice między alternatorami z wbudowanym i zewnętrznym regulatorem, oraz jak bezpiecznie przeprowadzić montaż i sprawdzić jego poprawność.

Dlaczego prawidłowe podłączenie alternatora jest fundamentem sprawnej elektryki w pojeździe?

Alternator i regulator napięcia to serce każdego układu elektrycznego w pojeździe. To właśnie ten duet odpowiada za generowanie prądu potrzebnego do ładowania akumulatora oraz zasilania wszystkich systemów od świateł, przez radio, po zaawansowaną elektronikę silnika. Bez ich prawidłowego działania, niezawodność pojazdu staje pod wielkim znakiem zapytania. Dlatego też, zrozumienie zasad ich podłączenia jest absolutnie kluczowe dla każdego, kto chce samodzielnie dbać o swój pojazd.

Rola alternatora i regulatora napięcia – duet odpowiedzialny za prąd

Alternator, napędzany przez silnik pojazdu, jest odpowiedzialny za przekształcanie energii mechanicznej w elektryczną. Jednakże, prąd wytwarzany przez alternator nie jest stały jego wartość zmienia się wraz z obrotami silnika. Tutaj do akcji wkracza regulator napięcia. Jego zadaniem jest utrzymanie stałego, bezpiecznego napięcia ładowania (zazwyczaj w zakresie 13,8V do 14,5V), niezależnie od tego, czy silnik pracuje na niskich obrotach, czy też na wysokich, a także niezależnie od obciążenia układu elektrycznego. Ta ścisła współpraca zapewnia stabilne zasilanie i chroni akumulator oraz elektronikę przed uszkodzeniem.

Konsekwencje błędnego montażu: od spalonej żarówki po uszkodzenie akumulatora

Nieprawidłowe podłączenie alternatora to prosta droga do licznych problemów. Najczęściej spotykane konsekwencje to niedoładowany akumulator, który odmówi posłuszeństwa w najmniej odpowiednim momencie, lub wręcz przeciwnie przeładowany akumulator, którego żywotność drastycznie się skraca. Ale to nie wszystko. Błędy w podłączeniu mogą prowadzić do uszkodzenia delikatnej elektroniki pojazdu, niestabilnej pracy silnika, a w skrajnych przypadkach, nawet do zwarcia i pożaru. Precyzja i dokładność podczas montażu to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa.

Niezbędnik majsterkowicza: jakie narzędzia i środki bezpieczeństwa przygotować?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką odpowiednie narzędzia. Będą Ci potrzebne przede wszystkim klucze nasadowe i płaskie o różnych rozmiarach, śrubokręty, a także miernik uniwersalny, czyli multimetr, do sprawdzenia napięcia. Przydatna okaże się również szczotka druciana do oczyszczenia styków, opaski kablowe do uporządkowania przewodów, kombinerki oraz ściągacz do izolacji. Pamiętaj o kluczowych zasadach bezpieczeństwa: zawsze odłącz akumulator przed rozpoczęciem prac (najpierw odłącz ujemny biegun, potem dodatni), noś rękawice ochronne i okulary, a prace wykonuj na zimnym silniku.

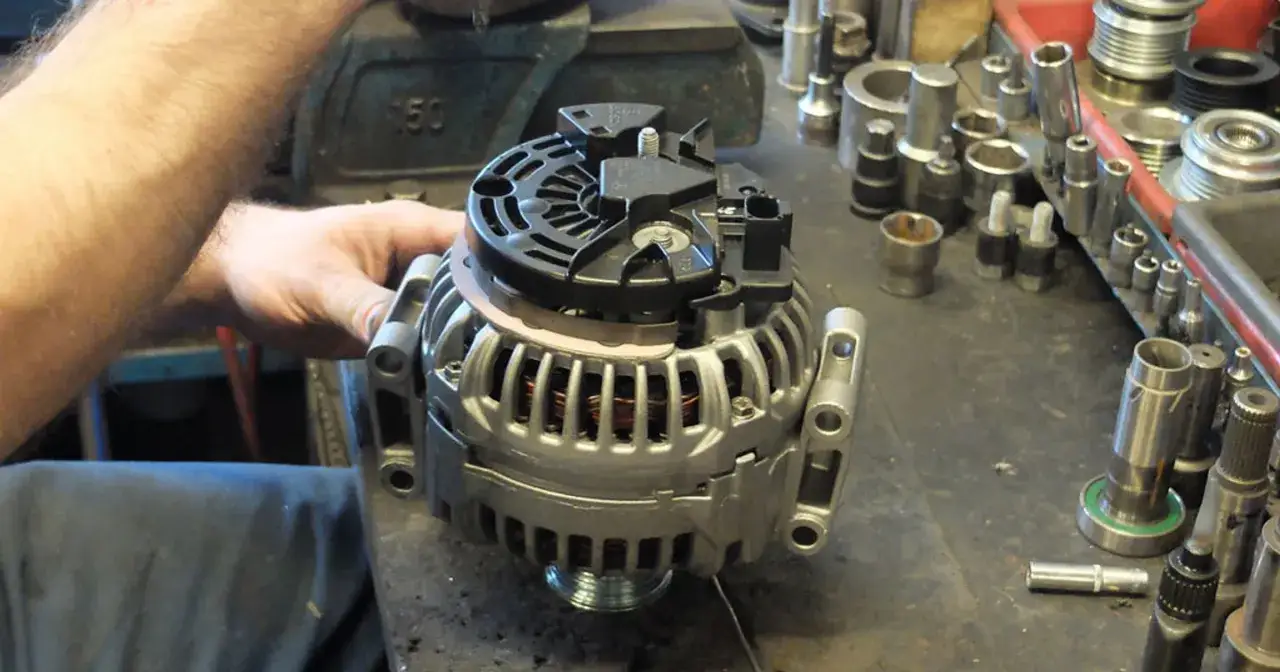

Zanim zaczniesz: Klucz do sukcesu, czyli jak rozszyfrować oznaczenia na alternatorze

Zrozumienie oznaczeń na obudowie alternatora jest absolutnie fundamentalne dla prawidłowego podłączenia. Bez tej wiedzy, łatwo o pomyłki, które mogą mieć poważne konsekwencje. Każdy zacisk ma swoją ściśle określoną funkcję, a ich poprawne połączenie gwarantuje, że układ będzie działał tak, jak powinien.

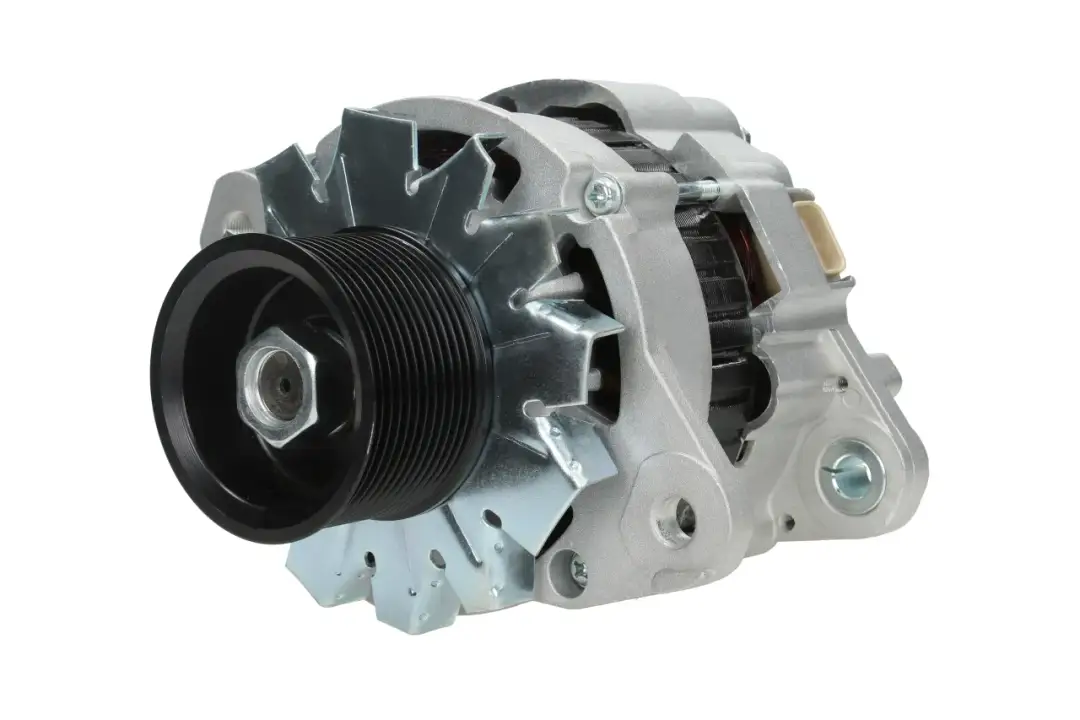

Zacisk B+ – główna arteria prądowa do akumulatora

Zacisk oznaczony jako B+ to nic innego jak główne wyjście prądowe alternatora. Jest to zazwyczaj najgrubszy przewód, który bezpośrednio łączy się z dodatnim biegunem akumulatora, często za pośrednictwem rozrusznika. Jego zadaniem jest przesyłanie prądu ładowania z alternatora do akumulatora i zasilanie głównych obwodów elektrycznych pojazdu. Solidne i czyste połączenie w tym miejscu jest kluczowe dla efektywnego ładowania.

Zacisk D+ (L) – serce układu wzbudzenia i kontrolki ładowania

Zacisk D+, często oznaczany również jako L lub 61, jest niezwykle ważny dla prawidłowego startu procesu ładowania. Prąd z akumulatora, przepływając przez kontrolkę ładowania na desce rozdzielczej, trafia do tego zacisku. W ten sposób inicjuje powstanie wstępnego pola magnetycznego w wirniku alternatora, co jest niezbędne do rozpoczęcia generowania prądu. Kiedy silnik pracuje i alternator zaczyna ładować, napięcie na zacisku D+ wzrasta, co powoduje zgaśnięcie kontrolki ładowania. Według danych AS-PL, ten zacisk jest kluczowy dla prawidłowego startu ładowania.

Zacisk W (P) – czy Twój pojazd go potrzebuje? Rola wyjścia na obrotomierz

Niektóre alternatory posiadają dodatkowy zacisk oznaczony jako W lub P. Jest to wyjście sygnału, który jest wykorzystywany przez obrotomierz do wskazania aktualnej prędkości obrotowej silnika. Jest to rozwiązanie stosowane głównie w pojazdach z silnikami Diesla. Warto zaznaczyć, że nie każdy alternator jest w niego wyposażony, a jego brak zazwyczaj nie wpływa na proces ładowania.

Masa (GND) – niedoceniany bohater zapewniający stabilność układu

Ostatnim, ale równie ważnym elementem jest połączenie z masą, często oznaczone jako E, Grd lub po prostu przez obudowę alternatora. Masa pojazdu, czyli ujemny biegun akumulatora, jest niezbędna do zamknięcia obwodu elektrycznego. W przypadku alternatora, połączenie masowe jest najczęściej realizowane poprzez metalową obudowę, która jest solidnie przykręcona do bloku silnika. Dobre połączenie masowe jest kluczowe dla stabilnej pracy całego układu.

Instrukcja krok po kroku: Podłączanie alternatora z wbudowanym regulatorem napięcia

Współczesne pojazdy zazwyczaj wyposażone są w alternatory z wbudowanym regulatorem napięcia. Jest to rozwiązanie, które upraszcza montaż, ale nadal wymaga precyzji i uwagi. Poniżej znajdziesz instrukcję, jak krok po kroku podłączyć taki alternator.

Krok 1: Bezpieczeństwo przede wszystkim – odłączenie akumulatora

To absolutnie najważniejszy krok. Zawsze przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, odłącz akumulator. Najpierw poluzuj i zdejmij klemę z ujemnego bieguna (masy), a następnie z bieguna dodatniego. Zapobiegnie to przypadkowym zwarciom, które mogłyby uszkodzić elektronikę lub spowodować pożar.

Krok 2: Lokalizacja i demontaż starego alternatora

Zlokalizuj alternator w komorze silnika zazwyczaj jest on zamocowany na specjalnym wsporniku i napędzany przez pasek klinowy. Odkręć śruby mocujące alternator, a następnie zdejmij pasek klinowy. Przed całkowitym demontażem, odłącz wszystkie przewody podłączone do starego alternatora. Warto sfotografować lub zapisać układ połączeń, aby ułatwić sobie montaż nowego podzespołu.

Krok 3: Podłączenie przewodu głównego (B+) – jak zrobić to solidnie?

Teraz czas na podłączenie nowego alternatora. Weź gruby przewód, który jest odpowiednikiem oryginalnego, i podłącz go do zacisku B+ nowego alternatora. Drugi koniec tego przewodu podłącz do dodatniej klemy akumulatora lub do śruby na rozruszniku, zgodnie z tym, jak było to rozwiązane w oryginalnej instalacji. Upewnij się, że połączenie jest bardzo solidne i czyste wszelkie zanieczyszczenia mogą powodować spadki napięcia i zmniejszać efektywność ładowania. Prawidłowe podłączenie B+ jest kluczowe dla efektywnego ładowania akumulatora, jak opisano na AS-PL.com.

Krok 4: Prawidłowe wpięcie przewodu kontrolki ładowania (D+)

Następnie podłącz cieńszy przewód, który odpowiada za kontrolkę ładowania, do zacisku D+ (lub L) na nowym alternatorze. Ten przewód jest odpowiedzialny za inicjowanie procesu ładowania i sygnalizowanie jego stanu poprzez kontrolkę na desce rozdzielczej. Jego poprawne podłączenie jest niezbędne, aby kontrolka ładowania działała prawidłowo.

Krok 5: Co zrobić ze starym, zewnętrznym regulatorem? Konieczność jego pominięcia

Jeśli Twój pojazd był wcześniej wyposażony w zewnętrzny regulator napięcia, a teraz montujesz alternator z wbudowanym regulatorem, stary regulator musi zostać całkowicie odłączony lub zdemontowany. Pozostawienie go w układzie może prowadzić do konfliktów elektrycznych i nieprawidłowego, a nawet szkodliwego ładowania. Upewnij się, że wszystkie przewody odchodzące od starego regulatora są odizolowane i nie stykają się z żadnymi elementami instalacji.

Instrukcja dla klasyków: Podłączanie alternatora z zewnętrznym regulatorem napięcia

Starsze pojazdy, takie jak klasyczne samochody czy niektóre ciągniki rolnicze, często wykorzystują alternatory współpracujące z zewnętrznym regulatorem napięcia. Choć rozwiązanie to jest nieco bardziej skomplikowane, zrozumienie jego zasady działania pozwala na prawidłowe podłączenie.

Oznaczenia regulatora zewnętrznego: Co oznaczają piny 15 i 67 (DF)?

W zewnętrznych regulatorach napięcia kluczowe są oznaczenia zacisków. Zacisk "15" to zasilanie, które jest podawane "po stacyjce", czyli napięcie pojawia się dopiero po przekręceniu kluczyka w pozycję zapłonu. Zacisk "67", często oznaczany również jako DF, to wyjście prądu wzbudzenia z regulatora, który jest kierowany do szczotek alternatora, inicjując proces ładowania.

Schemat połączeń: Jak poprawnie połączyć alternator, regulator i kontrolkę ładowania?

Podłączenie alternatora z zewnętrznym regulatorem wymaga połączenia kilku elementów. Zacisk "15" regulatora należy połączyć z przewodem zasilającym "po stacyjce". Zacisk "67" regulatora łączymy z zaciskiem DF na alternatorze, który prowadzi do szczotek. Gruby przewód B+ alternatora podłączamy bezpośrednio do dodatniej klemy akumulatora. Kontrolka ładowania na desce rozdzielczej jest zazwyczaj wpinana pomiędzy zacisk 15 a 67 regulatora, tworząc obwód wzbudzenia.

Praktyczny przykład: Podłączenie alternatora w ciągniku Ursus C-360

Przykładem pojazdu, gdzie często spotykamy zewnętrzne regulatory, jest popularny ciągnik Ursus C-360. W takim przypadku, po zamontowaniu nowego alternatora, należy pamiętać o prawidłowym podłączeniu przewodów. Zacisk B+ alternatora łączymy z akumulatorem. Przewód zasilający po stacyjce podłączamy do zacisku "15" regulatora. Natomiast zacisk "67" regulatora łączymy z zaciskiem DF alternatora. Kontrolka ładowania, jeśli jest obecna, jest zazwyczaj wpięta pomiędzy te dwa zaciski regulatora. Ważne jest również zapewnienie dobrego połączenia masowego obudowy alternatora z blokiem silnika.

Moment prawdy: Jak sprawdzić, czy alternator ładuje poprawnie po montażu?

Po zakończeniu wszystkich prac montażowych i podłączeniu przewodów, kluczowe jest sprawdzenie, czy alternator faktycznie ładuje akumulator. Ten etap pozwala upewnić się, że wszystko zostało wykonane poprawnie i zapobiec potencjalnym problemom w przyszłości.

Test za pomocą multimetru: Jakie napięcie jest prawidłowe na wolnych obrotach?

Po podłączeniu akumulatora i uruchomieniu silnika, należy od razu sięgnąć po multimetr. Ustaw miernik na pomiar napięcia stałego (DC) i podłącz sondy do klem akumulatora. Prawidłowe napięcie ładowania powinno mieścić się w zakresie od 13,8 V do 14,5 V. Jeśli wartość jest niższa, oznacza to, że alternator nie ładuje wystarczająco mocno. Jeśli jest wyższa, istnieje ryzyko przeładowania akumulatora, co również jest szkodliwe.

Test pod obciążeniem: Włącz odbiorniki i sprawdź spadek napięcia

Aby sprawdzić, jak alternator radzi sobie pod obciążeniem, włącz wszystkie główne odbiorniki prądu w pojeździe: światła drogowe, wentylator nawiewu, radio, podgrzewanie szyb, jeśli jest dostępne. Następnie ponownie zmierz napięcie na klemach akumulatora. Niewielki spadek napięcia jest normalny, ale jeśli wartość spadnie poniżej 13 V lub znacząco odbiega od pomiaru bez obciążenia, może to oznaczać, że alternator lub regulator nie radzą sobie z obciążeniem.

Kontrolka ładowania nie gaśnie? Najczęstsze przyczyny problemu

Jeśli po uruchomieniu silnika kontrolka ładowania na desce rozdzielczej nie gaśnie, jest to sygnał alarmowy. Najczęstsze przyczyny to: uszkodzony alternator (np. zużyte szczotki, uszkodzone uzwojenie), wadliwy regulator napięcia, przerwany przewód wzbudzenia (D+), słabe połączenie masowe lub problem z samym połączeniem przewodów. W takiej sytuacji należy ponownie sprawdzić wszystkie połączenia i, jeśli problem nadal występuje, rozważyć wymianę alternatora lub regulatora.

Najczęstsze błędy przy podłączaniu alternatora i jak ich unikać

Nawet doświadczeni mechanicy popełniają błędy. Znajomość najczęstszych pomyłek przy podłączaniu alternatora może pomóc uniknąć kosztownych uszkodzeń i zapewnić bezpieczny montaż.

Pomyłka przewodów B+ i D+ – dlaczego to groźny błąd?

Jednym z najbardziej niebezpiecznych błędów jest pomylenie grubego przewodu B+ z cieńszym przewodem D+. Przewód B+ jest przystosowany do przenoszenia dużych prądów ładowania. Podłączenie go do zacisku D+ może spowodować przepalenie tego cieńszego przewodu, uszkodzenie kontrolki ładowania, a nawet samego regulatora lub alternatora. Ryzyko przepięcia i uszkodzenia jest bardzo wysokie.

Słabe połączenie z masą – ukryta przyczyna problemów z ładowaniem

Często niedocenianym problemem jest słabe połączenie masowe. Jeśli obudowa alternatora nie ma solidnego kontaktu z masą pojazdu (np. z powodu korozji, brudu lub luźnej śruby), może to prowadzić do niestabilnego ładowania, spadków napięcia, przegrzewania się przewodów, a nawet do problemów z pracą innych podzespołów elektrycznych. Upewnij się, że połączenie masowe jest czyste i pewne.

Przeczytaj również: Gdzie jest alternator w samochodzie? Sprawdź, jak go znaleźć łatwo

Użycie zbyt cienkich przewodów – ryzyko przegrzania i spadków napięcia

Stosowanie przewodów o zbyt małym przekroju do podłączenia alternatora, szczególnie na linii B+, jest poważnym błędem. Przewody te mogą się przegrzewać pod obciążeniem, co stanowi ryzyko pożaru. Ponadto, zbyt cienkie przewody powodują duże spadki napięcia, co skutkuje niedoładowaniem akumulatora i niestabilną pracą odbiorników prądu. Zawsze używaj przewodów o odpowiednim, zalecanym przekroju.

Podsumowanie i kluczowe wskazówki dla bezpiecznego i efektywnego montażu

Prawidłowe podłączenie alternatora z regulatorem napięcia to zadanie, które wymaga precyzji, uwagi i przestrzegania zasad bezpieczeństwa. Pamiętaj o odłączeniu akumulatora przed pracą, dokładnym rozpoznaniu oznaczeń na alternatorze i regulatorze, a także o solidnym i czystym wykonaniu wszystkich połączeń. Po zakończeniu montażu, koniecznie przeprowadź test napięcia ładowania za pomocą multimetru, zarówno na wolnych obrotach, jak i pod obciążeniem. Unikaj najczęstszych błędów, takich jak pomylenie przewodów B+ i D+ czy zaniedbanie połączenia masowego. Stosując się do tych wskazówek, zapewnisz długotrwałą i bezproblemową pracę układu elektrycznego Twojego pojazdu.
