Pompowtryskiwacze to serce wielu silników TDI, a ich prawidłowe działanie jest kluczowe dla mocy, kultury pracy i ekonomiki jazdy. Gdy zaczynają szwankować, objawy mogą być niepokojące od utraty mocy, przez nierówną pracę, aż po zwiększone zużycie paliwa. Zrozumienie, jak samodzielnie wstępnie zdiagnozować problemy z tymi elementami, pozwoli Ci szybko zidentyfikować przyczynę usterek i uniknąć niepotrzebnych kosztów związanych z pochopnymi naprawami. Ten przewodnik przeprowadzi Cię przez wszystkie etapy od rozpoznawania symptomów, przez domowe testy, aż po zaawansowaną diagnostykę komputerową.
Jak rozpoznać i zdiagnozować problemy z pompowtryskiwaczami
- Pompowtryskiwacze są kluczowym elementem silników TDI, a ich awaria objawia się utratą mocy, nierówną pracą silnika, dymieniem i zwiększonym zużyciem paliwa.
- Podstawowa diagnostyka obejmuje obserwację objawów oraz wstępne testy komputerowe za pomocą interfejsu VCDS.
- Kluczowe parametry do analizy w VCDS to korekcje dawek paliwa (Grupa 013), czasy reakcji BIP (Grupa 023) oraz status elektryczny (Grupa 018).
- Dopuszczalne korekcje dawek paliwa zazwyczaj mieszczą się w zakresie od -2.8 do +2.8 mg/suw, a wartości BIP powinny być w okolicach +/- 30.
- Profesjonalna diagnostyka na stole probierczym jest niezbędna do precyzyjnej oceny stanu pompowtryskiwaczy po wstępnej weryfikacji.
- Regularna wymiana filtrów, dbałość o jakość paliwa i unikanie długotrwałej jazdy na rezerwie to klucz do długiej żywotności pompowtrysków.
Twój Diesel dymi, szarpie i stracił moc? To mogą być pierwsze sygnały problemów z pompowtryskami

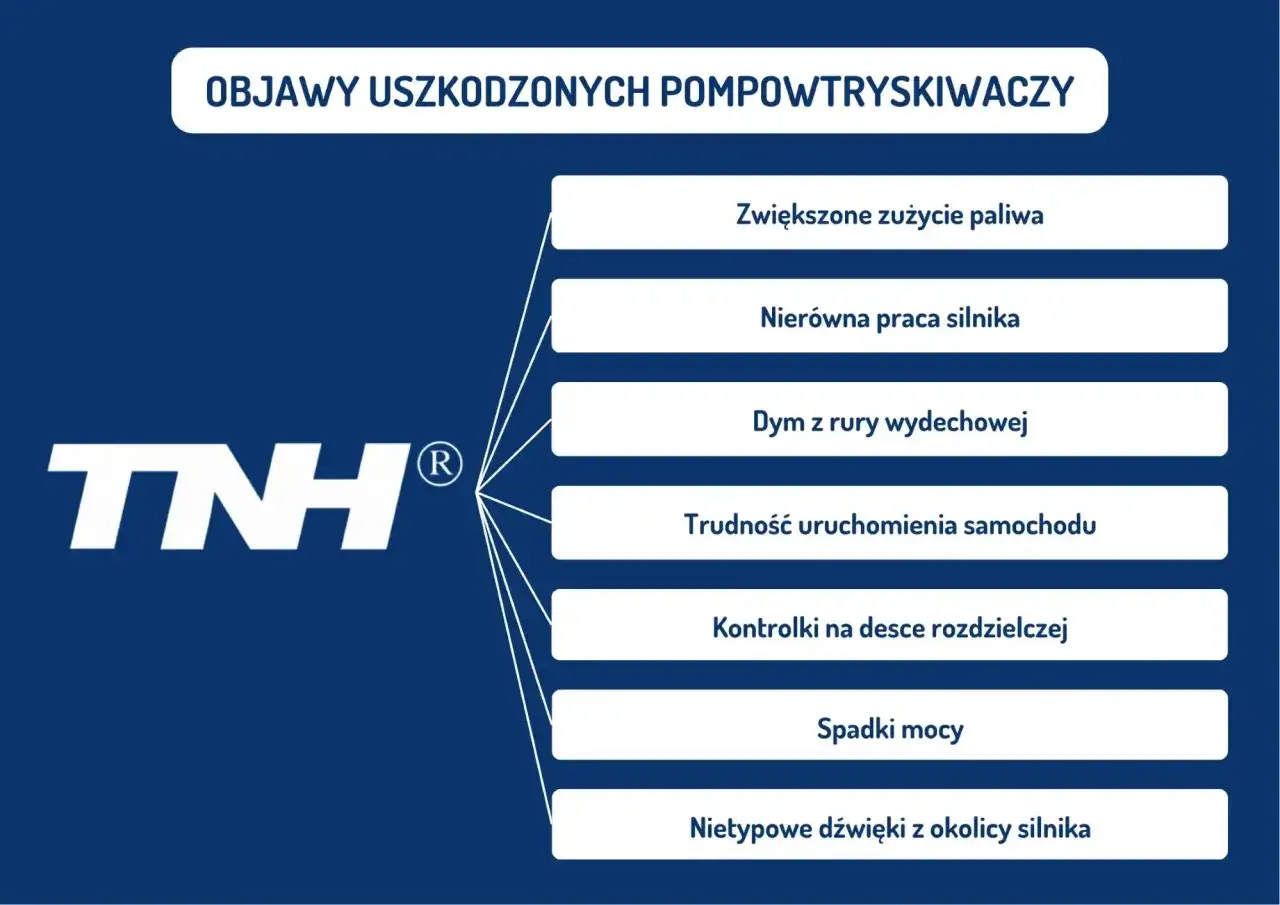

Jak rozpoznać niepokojące objawy? Lista kontrolna dla kierowcy
Zanim sięgniesz po narzędzia diagnostyczne, przyjrzyj się uważnie zachowaniu swojego samochodu. Pompowtryskiwacze, będąc integralną częścią układu wtryskowego, bezpośrednio wpływają na pracę silnika. Ich nieprawidłowe działanie manifestuje się na wiele sposobów, które możesz zaobserwować na co dzień.
- Utrata mocy: Silnik staje się ospały, gorzej przyspiesza, zwłaszcza pod obciążeniem lub na wyższych biegach.
- Problemy z rozruchem: Szczególnie na zimnym silniku auto może mieć trudności z odpaleniem, wymagać dłuższego kręcenia rozrusznikiem lub odpalać nierówno.
- Nierówna praca na biegu jałowym: Silnik może pracować "na nie swoich obrotach", falować obrotami lub po prostu nieprzyjemnie wibrować.
- Odczuwalne drgania: Wibracje mogą być przenoszone na całe nadwozie, szczególnie podczas postoju na biegu jałowym lub przy niskich obrotach.
- Zwiększone zadymienie: Z rury wydechowej może wydobywać się nadmierna ilość dymu, często o czarnym lub siwym zabarwieniu, co świadczy o niepełnym spalaniu paliwa.
- Wzrost zużycia paliwa: Mimo utraty mocy, silnik może zacząć zużywać więcej paliwa, co jest sygnałem, że coś jest nie tak z procesem spalania.
- Metaliczne stukanie: Czasami uszkodzeniu towarzyszy charakterystyczne, metaliczne stukanie dochodzące z okolic głowicy silnika.
Dlaczego nie wolno ignorować pierwszych symptomów uszkodzenia?
Ignorowanie pierwszych symptomów uszkodzenia pompowtryskiwaczy to prosta droga do pogłębienia problemu i znaczącego zwiększenia kosztów naprawy. Wczesne objawy, takie jak lekka utrata mocy czy sporadyczne nierówności w pracy silnika, mogą z czasem przerodzić się w poważne awarie. Dalsze użytkowanie pojazdu z uszkodzonymi pompowtryskami może prowadzić do uszkodzenia innych, droższych podzespołów silnika, takich jak tłoki czy turbosprężarka. W skrajnych przypadkach może dojść do całkowitego unieruchomienia pojazdu, co wiąże się nie tylko z kosztami lawety, ale przede wszystkim z koniecznością wykonania gruntownego remontu silnika. Wczesna interwencja, nawet jeśli wymaga pewnych nakładów finansowych, zawsze jest bardziej opłacalna niż czekanie, aż problem stanie się krytyczny.
Pompowtryski a Common Rail – dlaczego diagnostyka jest inna?
Warto od razu zaznaczyć, że diagnostyka pompowtryskiwaczy, stosowanych w starszych silnikach TDI, różni się od metod stosowanych w nowszych systemach Common Rail. Pompowtryskiwacze to zintegrowane jednostki, w których pompa wysokiego ciśnienia i wtryskiwacz są połączone w jedną całość, a paliwo podawane jest bezpośrednio do cylindra. W systemie Common Rail paliwo jest sprężane w jednej, wspólnej szynie wysokiego ciśnienia, a następnie rozprowadzane do poszczególnych wtryskiwaczy. Ta fundamentalna różnica konstrukcyjna sprawia, że popularny w Common Rail "test przelewowy" jest nieadekwatny dla pompowtrysków. Z kolei diagnostyka komputerowa, zwłaszcza za pomocą interfejsu VCDS, staje się kluczowym narzędziem do oceny pracy pompowtryskiwaczy, pozwalając na analizę parametrów pracy w czasie rzeczywistym.
Jak sprawdzić pompowtryski bez wizyty w warsztacie? Przewodnik po domowej diagnostyce
Obserwacja i słuch – co zdradza praca silnika na postoju i w czasie jazdy?
Zanim zaczniesz podłączać komputer, poświęć chwilę na uważną obserwację i nasłuchiwanie pracy silnika. Wiele problemów z pompowtryskiwaczami można wykryć, po prostu zwracając uwagę na subtelne zmiany w zachowaniu jednostki napędowej. Na postoju, nasłuchuj pracy silnika czy pracuje równo, czy słychać nierównomierne "klekotanie" lub stukanie? Zwróć uwagę na obrotomierz czy wskazówka jest stabilna, czy może faluje? Obserwuj też kolor dymu wydobywającego się z rury wydechowej. W czasie jazdy, kluczowa jest reakcja na pedał gazu czy przyspieszenie jest płynne, czy może pojawia się szarpanie lub "zamulenie"? Czy silnik wydaje nietypowe dźwięki, szczególnie pod obciążeniem? Te pozorne drobiazgi mogą być pierwszymi sygnałami, że pompowtryskiwacze potrzebują uwagi.
Prosty test elektryczny – jak sprawdzić cewkę pompowtrysku za pomocą multimetru?
Jednym z elementów, który można sprawdzić samodzielnie za pomocą prostego narzędzia, jest cewka elektromagnetyczna pompowtryskiwacza. Uszkodzenie cewki może powodować problemy z otwieraniem i zamykaniem wtryskiwacza, co przekłada się na jego nieprawidłową pracę. Oto jak to zrobić:
- Odłącz akumulator: Dla bezpieczeństwa zawsze odłącz klemę ujemną akumulatora przed rozpoczęciem pracy.
- Zlokalizuj pompowtryskiwacze: Znajdują się one w głowicy silnika, a każdy z nich jest podłączony do wiązki elektrycznej.
- Odłącz kostkę elektryczną: Delikatnie zdejmij wtyczkę elektryczną z pompowtryskiwacza, który chcesz sprawdzić.
- Ustaw multimetr: Przełącz multimetr na pomiar rezystancji (omomierz, symbol Ω). Wybierz zakres pomiarowy odpowiedni dla pomiaru niskiej rezystancji (np. 200 Ω).
- Podłącz sondy multimetru: Jedną sondę multimetru przyłóż do jednego z pinów wtyczki pompowtryskiwacza, a drugą sondę do drugiego pinu.
- Odczytaj wartość: Zapisz zmierzoną wartość rezystancji.
Standardowa rezystancja cewki pompowtryskiwacza powinna mieścić się w zakresie od około 150 do 250 Ω (wartości mogą się nieznacznie różnić w zależności od modelu). Jeśli multimetr wskaże wartość poza tym zakresem, np. zwarcie (blisko 0 Ω) lub przerwę (wartość "OL" lub nieskończoność), oznacza to, że cewka jest uszkodzona i wymaga wymiany lub regeneracji pompowtryskiwacza.
Czy "test przelewowy" ma sens przy pompowtryskach? Wyjaśniamy popularny mit
Często można spotkać się z informacją o konieczności wykonania "testu przelewowego" w celu sprawdzenia wtryskiwaczy. Należy jednak podkreślić, że jest to metoda diagnostyczna przeznaczona głównie dla systemów Common Rail, a nie dla pompowtryskiwaczy. Pompowtryskiwacze mają inną konstrukcję i zasadę działania paliwo jest pod ciśnieniem podawane bezpośrednio do cylindra, a powrót paliwa jest ograniczony. Próba wykonania testu przelewowego na pompowtryskach może dać mylące wyniki lub w ogóle nie być możliwa do przeprowadzenia w sposób wiarygodny. Dlatego, jeśli słyszysz o teście przelewowym w kontekście silnika TDI z pompowtryskami, zachowaj ostrożność najprawdopodobniej jest to informacja nieprawidłowa lub odnosząca się do innego typu układu wtryskowego.
Diagnostyka komputerowa VCDS – poznaj prawdę o kondycji swoich pompowtrysków
Czego potrzebujesz, aby samodzielnie połączyć się z autem? Krótki poradnik sprzętowy
Diagnostyka komputerowa za pomocą interfejsu VCDS (znanego również jako VAG-COM) to obecnie najskuteczniejsza metoda wstępnej oceny stanu pompowtryskiwaczy, którą możesz wykonać samodzielnie. Aby przeprowadzić taką diagnostykę, potrzebujesz kilku podstawowych elementów:
- Interfejs diagnostyczny: Jest to urządzenie łączące komputer z gniazdem OBD-II w Twoim samochodzie. Najpopularniejsze są interfejsy VCDS, ale dostępne są również kompatybilne zamienniki. Ważne jest, aby wybrać sprzęt dedykowany do grupy VAG.
- Laptop: Może to być praktycznie każdy laptop z systemem Windows, na którym zainstalujesz odpowiednie oprogramowanie.
- Oprogramowanie VCDS: Jest to program, który odczytuje dane z samochodu i pozwala na analizę parametrów pracy. Zaleca się korzystanie z oryginalnego oprogramowania lub jego sprawdzonych, stabilnych wersji.
Pamiętaj, że używanie nielegalnego lub niestabilnego oprogramowania może prowadzić do błędnych odczytów lub nawet uszkodzenia sterownika silnika. Dlatego warto zainwestować w sprawdzony sprzęt i oprogramowanie.

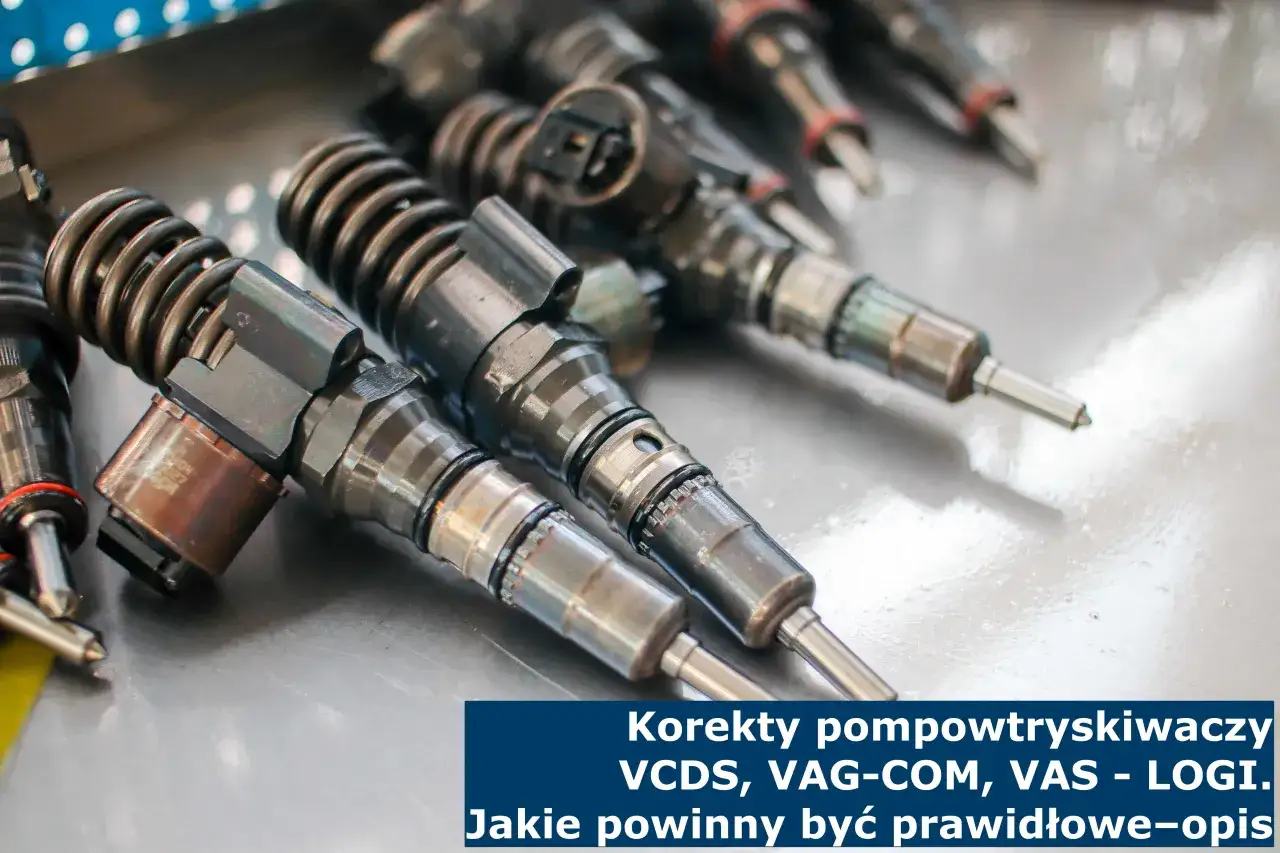

Grupa 013: Co mówią korekcje dawek paliwa i jak je interpretować?
Grupa 013 w oprogramowaniu VCDS to jedno z najważniejszych miejsc, gdzie znajdziesz informacje o pracy poszczególnych pompowtryskiwaczy. Parametr ten pokazuje tzw. korekcje dawek paliwa dla każdego cylindra. Sterownik silnika na bieżąco monitoruje pracę każdego cylindra i jeśli wykryje, że któryś z nich pracuje inaczej niż pozostałe (np. podaje inną dawkę paliwa, ma inną kompresję), próbuje to skorygować, zwiększając lub zmniejszając dawkę paliwa dla tego konkretnego cylindra. Idealnie, gdyby wszystkie korekcje były bliskie zeru, co oznaczałoby, że wszystkie pompowtryskiwacze pracują równo i podają paliwo zgodnie z założeniami sterownika.
Jakie wartości korekt są dopuszczalne, a które świadczą o awarii?
Precyzyjne określenie dopuszczalnych wartości korekcji dawek paliwa jest kluczowe dla prawidłowej diagnozy. Ogólnie przyjmuje się, że bezpieczny zakres korekcji dla pompowtryskiwaczy to od -2.8 mg/suw do +2.8 mg/suw. Jednak wielu doświadczonych mechaników uważa, że już wartości przekraczające ±1.5 mg/suw powinny wzbudzić pewne podejrzenia. Wartość dodatnia (np. +2.0 mg/suw) oznacza, że sterownik silnika musi "dolać" paliwa do danego cylindra, aby wyrównać jego pracę. Sugeruje to, że pompowtryskiwacz w tym cylindrze podaje za mało paliwa może być zapchany lub po prostu zużyty. Z kolei wartość ujemna (np. -2.0 mg/suw) wskazuje, że sterownik musi "odjąć" paliwo, co oznacza, że pompowtryskiwacz podaje go za dużo, czyli tzw. "leje". Im większa wartość bezwzględna korekcji, tym większy problem z danym pompowtryskiwaczem.
Grupa 023: Analiza BIP-ów – klucz do zrozumienia mechanicznej sprawności wtryskiwacza
Kolejnym niezwykle ważnym parametrem, który dostarcza informacji o stanie pompowtryskiwaczy, są tzw. BIP-y (Begin of Injection Period), dostępne w Grupie 023 w VCDS. BIP-y określają czas, przez jaki otwarty jest elektrozawór w pompowtryskiwaczu, co bezpośrednio przekłada się na moment rozpoczęcia wtrysku paliwa. Analiza tych wartości pozwala ocenić sprawność mechaniczną i elektryczną wtryskiwacza. W silnikach 1.9 TDI wartości BIP-ów powinny mieścić się w zakresie około +/- 30. Jeśli wartości te znacząco odbiegają od normy, na przykład przekraczają +/- 60, jest to silny sygnał, że dany pompowtryskiwacz może być uszkodzony mechanicznie lub jego elektrozawór działa nieprawidłowo.
Grupa 018: Co oznaczają błędy w statusie elektrycznym pompowtrysków?
Grupa 018 w VCDS to miejsce, gdzie możesz sprawdzić status elektryczny pompowtryskiwaczy. W idealnych warunkach, wszystkie wartości w tej grupie powinny wynosić 0. Pojawienie się jakichkolwiek innych wartości, zwłaszcza w przypadku konkretnego pompowtryskiwacza, może świadczyć o problemach z połączeniami elektrycznymi, uszkodzeniu wiązki przewodów, a nawet o awarii samej cewki elektromagnetycznej w pompowtryskiwaczu. Wartości inne niż zero mogą sygnalizować przerwy w obwodzie, zwarcia lub inne nieprawidłowości elektryczne, które uniemożliwiają prawidłowe sterowanie pracą wtryskiwacza.
Analiza wyników – jak zidentyfikować, który pompowtryskiwacz jest uszkodzony?
Wartości "na plusie" i "na minusie" – który pompowtrysk leje, a który jest zapchany?
Interpretacja wartości korekcji z Grupy 013 jest kluczowa do zidentyfikowania problematycznego pompowtryskiwacza. Gdy widzisz wartość "na plusie" (np. +2.5 mg/suw) dla danego cylindra, oznacza to, że sterownik silnika musi dodać paliwa, aby wyrównać pracę. Najczęstszą przyczyną jest to, że pompowtryskiwacz podaje zbyt mało paliwa może być zapchany, jego rozpylacz jest zużyty, albo dawka wtrysku jest niewłaściwa. Z drugiej strony, wartość "na minusie" (np. -2.0 mg/suw) informuje, że sterownik musi odjąć paliwo. Wskazuje to, że pompowtryskiwacz podaje go za dużo, czyli tzw. "leje". Może to być spowodowane uszkodzeniem zaworka sterującego lub nieszczelnością wewnątrz samego pompowtryskiwacza. Im wyższa wartość bezwzględna korekcji, tym większa dysfunkcja danego elementu.
Czy wysoka korekta zawsze oznacza awarię wtryskiwacza? Inne możliwe przyczyny
Choć wysokie wartości korekcji dawek paliwa często wskazują na problemy z pompowtryskiwaczami, nie zawsze muszą one być bezpośrednią przyczyną awarii samego wtryskiwacza. Istnieje szereg innych czynników, które mogą wpływać na odczyty w Grupie 013 i sugerować problem tam, gdzie go nie ma. Należą do nich między innymi: problemy z kompresją silnika (np. zużyte pierścienie tłokowe, uszkodzona uszczelka pod głowicą), usterki w układzie paliwowym (np. zapchany filtr paliwa, obecność powietrza w układzie paliwowym, nieszczelności na przewodach paliwowych), a także problemy z okablowaniem łączącym sterownik z pompowtryskiwaczami lub nawet usterki samego sterownika silnika. Dlatego tak ważne jest, aby nie opierać diagnozy wyłącznie na jednym parametrze, ale przeprowadzić kompleksową analizę, uwzględniając również inne grupy pomiarowe VCDS oraz ewentualne błędy zapisane w sterowniku.
Przypadki studyjne: Analiza przykładowych logów z VCDS
Aby lepiej zrozumieć, jak interpretować dane z VCDS, przyjrzyjmy się kilku hipotetycznym przykładom. Przykład pierwszy: Cylinder 1: Korekcja +2.5 mg/suw, BIP +50; Cylinder 2: Korekcja -1.8 mg/suw, BIP -10; Cylinder 3: Korekcja +0.2 mg/suw, BIP +5. W tym przypadku, Cylinder 1 wykazuje wysoką korekcję dodatnią i podwyższony BIP, co silnie sugeruje problem z tym pompowtryskiwaczem prawdopodobnie jest on zapchany lub zużyty. Cylinder 2 ma korekcję ujemną, ale BIP w normie, co może oznaczać, że jest on nieco "mocniejszy", ale jeszcze w akceptowalnym zakresie. Cylinder 3 wygląda na zdrowy. Przykład drugi: Cylinder 1: Korekcja +0.5, BIP +15; Cylinder 2: Korekcja +0.3, BIP +20; Cylinder 3: Korekcja +2.8, BIP +65; Cylinder 4: Korekcja +0.1, BIP +10. Tutaj, mimo że korekcja dla cylindra 3 jest na granicy dopuszczalności, to bardzo wysoki BIP (+65) jednoznacznie wskazuje na problem z tym konkretnym pompowtryskiwaczem, prawdopodobnie mechaniczny. Wartości BIP-ów dla pozostałych cylindrów są w normie.
Co dalej po diagnozie? Regeneracja, wymiana, a może wystarczy czyszczenie?
Profesjonalna diagnostyka na stole probierczym – kiedy jest niezbędna?
Gdy wstępna diagnostyka komputerowa VCDS lub obserwacja objawów wskazują na poważniejsze problemy, niezbędna staje się wizyta w specjalistycznym warsztacie dysponującym stołem probierczym. Jest to najbardziej precyzyjna metoda oceny stanu technicznego pompowtryskiwaczy, ponieważ wymaga ich demontażu z silnika. Na stole probierczym można dokładnie zmierzyć dawki paliwa podawane przez każdy pompowtryskiwacz w różnych warunkach pracy, sprawdzić ciśnienie otwarcia wtryskiwacza oraz ocenić jakość i kształt strumienia wtryskiwanego paliwa. Wyniki uzyskane na stole probierczym pozwalają na jednoznaczne stwierdzenie, czy dany pompowtryskiwacz nadaje się do regeneracji, czy też konieczna jest jego wymiana na nowy. Jest to kluczowy etap przed podjęciem decyzji o dalszych działaniach.
Ile kosztuje sprawdzenie pompowtrysków w serwisie i co wchodzi w skład usługi?

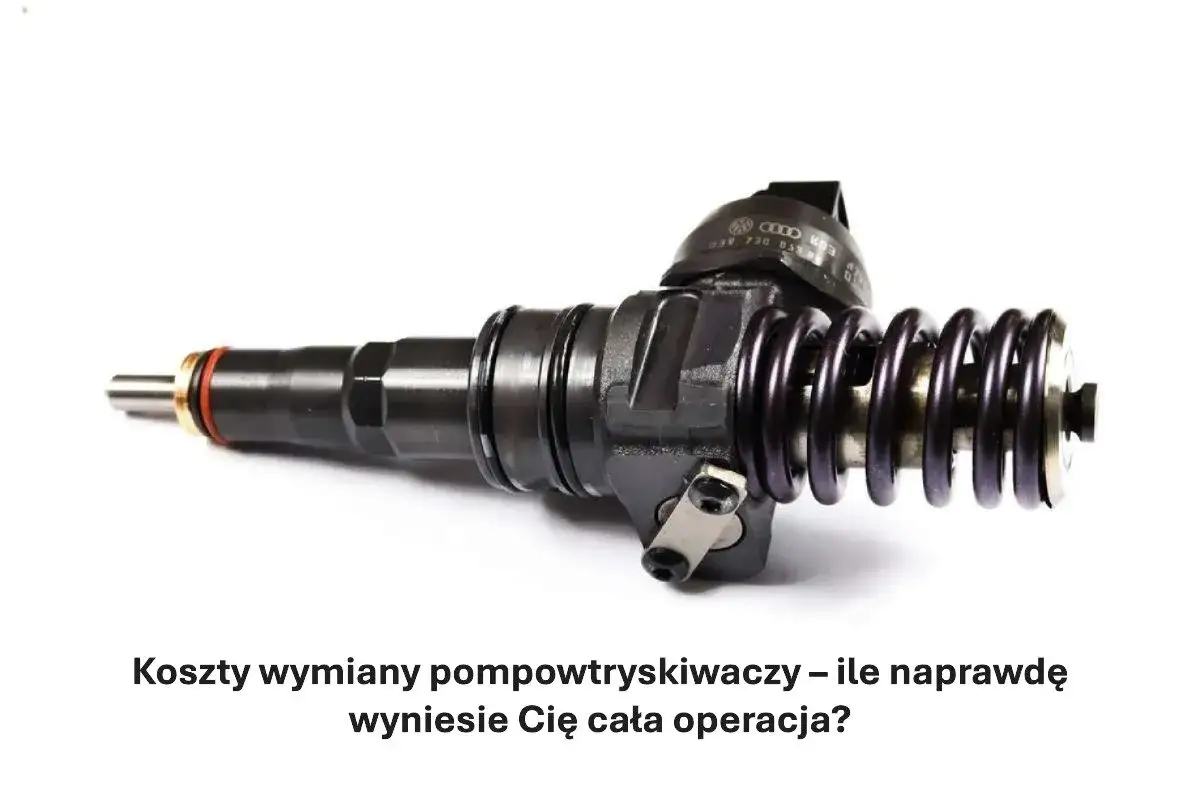

Koszty profesjonalnej diagnostyki pompowtryskiwaczy mogą być zróżnicowane, ale warto znać orientacyjne ceny. Koszt sprawdzenia jednego pompowtryskiwacza na profesjonalnym stole probierczym zazwyczaj mieści się w przedziale 80-100 zł netto. Ta cena obejmuje zazwyczaj demontaż pompowtryskiwacza z silnika, jego przetestowanie na specjalistycznej maszynie oraz analizę uzyskanych wyników. Dodatkowo, jeśli zdecydujesz się na pełną diagnostykę komputerową silnika w warsztacie, koszt takiej usługi może wynosić od 150 do 250 zł. Warto upewnić się, co dokładnie wchodzi w skład usługi, aby uniknąć nieporozumień i ukrytych kosztów.
Regeneracja czy zakup nowych części? Porównanie kosztów i trwałości
Po zdiagnozowaniu uszkodzenia pompowtryskiwaczy stajemy przed dylematem: regeneracja czy zakup nowych części? Regeneracja jest zazwyczaj znacznie tańszą opcją. Dobrze wykonana regeneracja przez renomowany warsztat może przywrócić pompowtryskiwaczom niemal fabryczną sprawność, oferując dobrą jakość w niższej cenie. Wadą może być potencjalnie krótsza żywotność w porównaniu do nowych części, a także ryzyko związane z jakością wykonania usługi. Zakup nowych pompowtryskiwaczy to gwarancja najwyższej niezawodności i najdłuższej trwałości, ale wiąże się z najwyższymi kosztami. Decyzja powinna zależeć od stopnia uszkodzenia pompowtryskiwaczy, Twojego budżetu oraz oczekiwań co do dalszej eksploatacji pojazdu. W przypadku poważnych uszkodzeń, często bardziej opłacalna jest regeneracja lub zakup używanych, ale sprawdzonych części.
Jak dbać o pompowtryski, aby uniknąć kosztownych awarii w przyszłości?
Jakość paliwa ma znaczenie – czego unikać przy tankowaniu?
Podstawą długiej i bezproblemowej pracy pompowtryskiwaczy jest tankowanie paliwa wysokiej jakości. Unikaj paliwa niewiadomego pochodzenia, które może zawierać szkodliwe zanieczyszczenia, takie jak woda, opiłki metalu czy inne substancje chemiczne. Zanieczyszczenia te mogą prowadzić do szybkiego zużycia precyzyjnych elementów pompowtryskiwaczy, a nawet do ich zatarcia. Zawsze staraj się tankować na sprawdzonych stacjach paliw, które cieszą się dobrą reputacją. Dbanie o czystość paliwa to jedna z najprostszych, a zarazem najskuteczniejszych metod profilaktyki.
Regularna wymiana filtrów i oleju jako podstawa profilaktyki
Kolejnym kluczowym elementem profilaktyki jest regularna wymiana filtrów, a w szczególności filtra paliwa. Filtr paliwa chroni układ wtryskowy przed wszelkimi zanieczyszczeniami mechanicznymi, które mogłyby dostać się do pompowtryskiwaczy. Zaniedbanie jego wymiany może prowadzić do jego zapchania, co z kolei skutkuje spadkiem ciśnienia paliwa i problemami z pracą silnika. Równie ważna jest wymiana oleju silnikowego zgodnie z zaleceniami producenta. Czysty olej zapewnia odpowiednie smarowanie i chłodzenie elementów pompowtrysków, które pracują w specyficznych warunkach.
Przeczytaj również: Objawy uszkodzonego regulatora ciśnienia paliwa diesel, które mogą zrujnować silnik
Czy warto stosować dodatki do czyszczenia układu wtryskowego?
Na rynku dostępnych jest wiele dodatków do czyszczenia układu wtryskowego. Mogą one być pomocne w profilaktyce i przy łagodnych zanieczyszczeniach, pomagając utrzymać czystość wtryskiwaczy i układu paliwowego. Jednak należy pamiętać, że dodatki te nie naprawią poważnie uszkodzonych pompowtryskiwaczy. Jeśli Twój samochód wykazuje wyraźne objawy awarii, takie jak znaczna utrata mocy czy nierówna praca, sam dodatek do paliwa prawdopodobnie nie rozwiąże problemu. Warto wybierać produkty renomowanych marek i stosować je zgodnie z zaleceniami producenta, traktując je raczej jako środek wspomagający, a nie cudowne lekarstwo na wszystkie bolączki układu wtryskowego.
