Korekty wtryskiwaczy to parametr diagnostyczny, który pokazuje, jak sterownik silnika (ECU) dostosowuje dawkę paliwa dla każdego cylindra, aby zapewnić równą pracę jednostki napędowej. Celem jest wyrównanie prędkości obrotowej wału korbowego generowanej przez każdy z cylindrów. Pomiaru dokonuje się za pomocą testera diagnostycznego podłączonego do sterownika silnika. Dopuszczalne normy i interpretacja:
- Wtryskiwacze elektromagnetyczne: Ogólnie przyjęte normy dla większości systemów Common Rail (np. w silnikach TDI, HDI) mieszczą się w przedziale od -1, 5 mg/suw do +1, 5 mg/suw. Niektóre źródła podają szerszy, ale wciąż akceptowalny zakres do +/- 2, 5 mg/suw. Wartości jak najbliższe zeru świadczą o najlepszej kondycji wtryskiwacza.
- Wtryskiwacze piezoelektryczne: Są znacznie bardziej precyzyjne, a ich dopuszczalne korekty są węższe i nie powinny przekraczać +/- 0, 8 mg/suw.
- Korekta dodatnia (+): Oznacza, że sterownik silnika wydłuża czas wtrysku (zwiększa dawkę paliwa) dla danego cylindra. Najczęściej jest to spowodowane zużyciem lub częściowym zapchaniem wtryskiwacza, przez co podaje on zbyt małą dawkę paliwa, a ECU musi to kompensować.
- Korekta ujemna (-): Oznacza, że sterownik skraca czas wtrysku (zmniejsza dawkę paliwa). Zazwyczaj świadczy to o "lejacym" wtryskiwaczu, który podaje zbyt dużą ilość paliwa, co sterownik musi ograniczyć, aby utrzymać równą pracę silnika. Objawy nieprawidłowych korekt:
Gdy korekty przekraczają dopuszczalne normy, mogą pojawić się następujące objawy: nierówna praca silnika na biegu jałowym (szarpanie, drgania), problemy z uruchomieniem silnika, spadek mocy, zwiększone dymienie z rury wydechowej oraz podwyższone zużycie paliwa. Warunki pomiaru i przyczyny odchyleń:
Aby pomiar był wiarygodny, należy go przeprowadzać na w pełni rozgrzanym silniku, pracującym na biegu jałowym i bez dodatkowego obciążenia (np. wyłączona klimatyzacja, światła). Przyczyną nieprawidłowych wartości, oprócz zużycia samego wtryskiwacza, mogą być też zanieczyszczenia w układzie paliwowym, niska jakość paliwa, problemy z ciśnieniem sprężania w cylindrze czy nawet zużycie pompy wysokiego ciśnienia. Naprawa:
W przypadku przekroczenia norm, wtryskiwacze można poddać profesjonalnemu czyszczeniu lub procesowi regeneracji, co jest znacznie tańsze niż wymiana na nowe części.
Korekty wtryskiwaczy – dlaczego ten parametr jest kluczowy dla Twojego Diesla?
Jako Robert Sobótka, od lat zajmuję się diagnostyką i naprawą silników Diesla, a zwłaszcza tych z zaawansowanym systemem Common Rail. W swojej praktyce wielokrotnie przekonałem się, jak kluczowe dla zdrowia jednostki napędowej jest monitorowanie parametrów pracy wtryskiwaczy. Jednym z najważniejszych wskaźników, na który zawsze zwracam uwagę, są właśnie korekty wtrysku. To one potrafią powiedzieć nam najwięcej o kondycji układu paliwowego i zapobiec wielu poważnym problemom, zanim jeszcze dadzą o sobie znać w postaci kosztownych awarii. W tym artykule chcę podzielić się z Wami moją wiedzą na temat tego, jak interpretować korekty wtryskiwaczy i dlaczego nie wolno ich lekceważyć.
Co to jest korekta wtrysku i jaką rolę pełni w silniku?
Korekta wtrysku paliwa to nic innego jak drobna regulacja dawki paliwa, którą sterownik silnika (ECU) dokonuje dla każdego wtryskiwacza z osobna. Wyobraźmy sobie, że każdy cylinder w naszym silniku powinien pracować z taką samą siłą, generując identyczną prędkość obrotową wału korbowego. W rzeczywistości jednak, ze względu na naturalne zużycie elementów, minimalne różnice w procesie spalania czy nawet drobne zanieczyszczenia, każdy cylinder może pracować nieco inaczej. Sterownik silnika, dzięki precyzyjnym czujnikom, monitoruje pracę każdego cylindra i jeśli wykryje, że któryś pracuje "wolniej" lub "szybciej" od pozostałych, automatycznie koryguje dawkę paliwa podawaną przez wtryskiwacz do tego konkretnego cylindra. Głównym celem tego mechanizmu jest wyrównanie prędkości obrotowej wału korbowego generowanej przez poszczególne cylindry, co przekłada się na płynną i równą pracę całej jednostki napędowej.
Jak sterownik silnika wykorzystuje korekty do zapewnienia równej pracy?
Proces ten jest ciągły i dynamiczny. Sterownik silnika nieustannie analizuje sygnały z różnych czujników, w tym z czujnika położenia wału korbowego i wałka rozrządu. Na podstawie tych danych ocenia, czy praca silnika jest równomierna. Jeśli zauważy, że obroty wału korbowego nie są stabilne, a poszczególne "suwy" generowane przez cylindry różnią się od siebie, wkracza do akcji. Poprzez analizę tych subtelnych różnic, ECU oblicza, jak bardzo musi zmodyfikować dawkę paliwa dla każdego wtryskiwacza, aby przywrócić idealną symetrię. To trochę jak dyrygent orkiestry, który pilnuje, aby wszyscy muzycy grali w idealnej harmonii. Cały ten proces jest możliwy do odczytania za pomocą specjalistycznego testera diagnostycznego, podłączonego do gniazda OBD w naszym samochodzie.
Dlaczego ignorowanie odczytów może prowadzić do poważnej awarii?
Wielu kierowców bagatelizuje znaczenie parametrów diagnostycznych, takich jak korekty wtryskiwaczy, dopóki silnik pracuje. To błąd, który może ich słono kosztować. Długotrwałe odchylenia od normy, nawet jeśli na pierwszy rzut oka nie wpływają znacząco na pracę silnika, mogą prowadzić do kaskady uszkodzeń. Na przykład, jeśli jeden z wtryskiwaczy stale podaje zbyt dużo paliwa (ujemna korekta), może to prowadzić do nadmiernego obciążenia termicznego i mechanicznego tłoka w tym cylindrze. Z kolei wtryskiwacz podający za mało paliwa (dodatnia korekta) może powodować niedopalanie mieszanki, co z kolei obciąża filtr DPF i może prowadzić do jego zapchania. W skrajnych przypadkach, ignorowanie problemu może skończyć się nawet zatarciem silnika. Wczesna diagnostyka i reakcja na nieprawidłowe korekty to najlepszy sposób na uniknięcie kosztownych napraw i przedłużenie życia naszej jednostki napędowej.

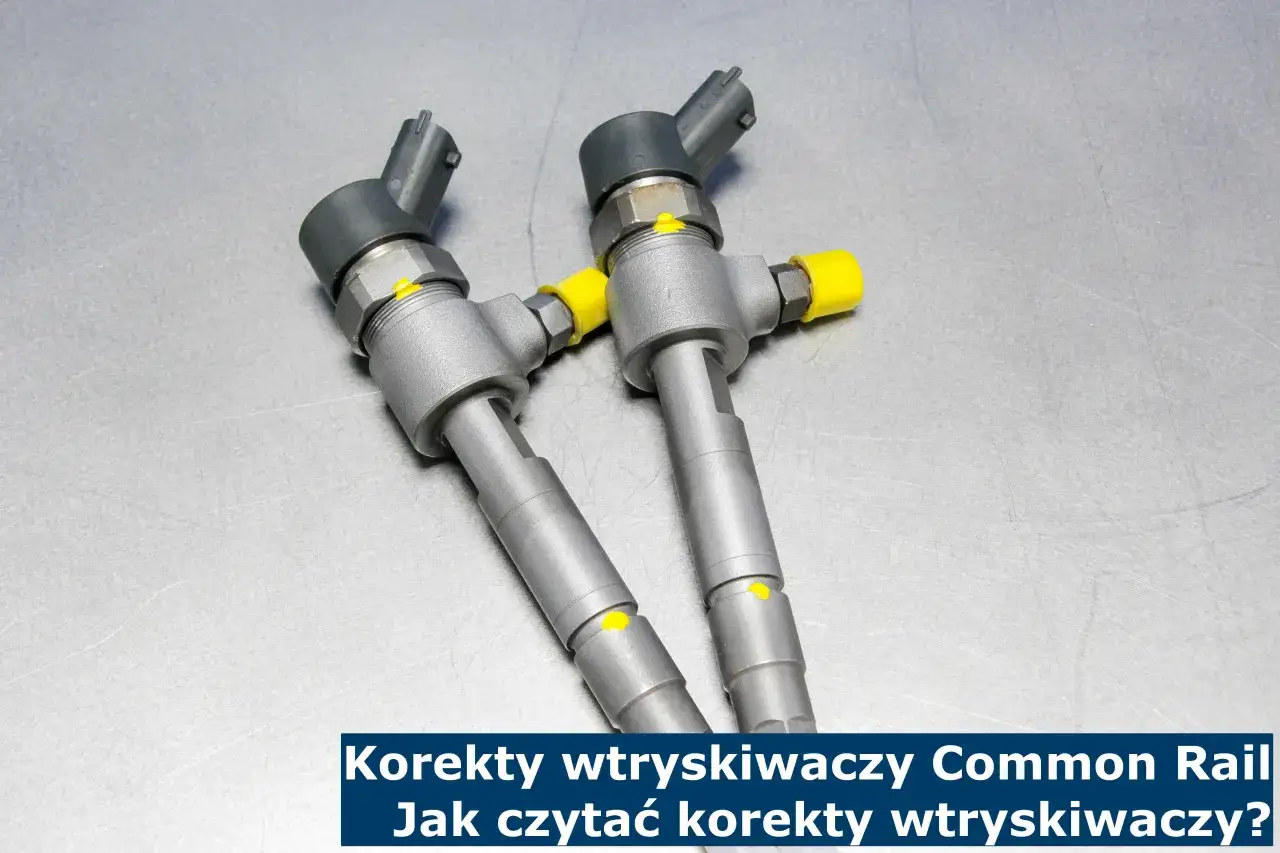

Jakie są dopuszczalne normy? Konkretne wartości, które musisz znać
Kiedy już wiemy, dlaczego korekty są ważne, pojawia się kluczowe pytanie: jakie wartości są właściwe, a jakie powinny nas zaniepokoić? W świecie diagnostyki diesla istnieją pewne ogólnie przyjęte normy, które pomagają nam ocenić, czy wtryskiwacze w naszym samochodzie pracują prawidłowo. Pamiętajmy jednak, że są to wartości referencyjne, a idealna sytuacja to zawsze ta, która jest jak najbliższa zeru.
Złoty standard dla wtryskiwaczy elektromagnetycznych: przedział +/- 1,5 do 2,5 mg/suw
Większość silników wysokoprężnych, zwłaszcza tych starszych generacji z systemem Common Rail, wyposażona jest we wtryskiwacze elektromagnetyczne. Dla tego typu wtryskiwaczy, powszechnie uznawane za dopuszczalne, są wartości mieszczące się w przedziale od -1,5 mg/suw do +1,5 mg/suw. Oznacza to, że sterownik silnika ma możliwość niewielkiej korekty dawki paliwa, aby wyrównać pracę cylindrów. Niektórzy mechanicy dopuszczają nieco szerszy zakres, mówiąc o akceptowalnym poziomie do +/- 2,5 mg/suw. Jednak osobiście zawsze preferuję wartości bliższe zeru. Im mniejsza korekta, tym lepsza kondycja wtryskiwacza i całego układu.
Wtryskiwacze piezoelektryczne: Kiedy norma jest znacznie bardziej rygorystyczna (poniżej 0,8 mg/suw)?
Nowocześniejsze silniki Diesla coraz częściej wykorzystują wtryskiwacze piezoelektryczne. Są one znacznie szybsze i bardziej precyzyjne od swoich elektromagnetycznych poprzedników. Ta zwiększona precyzja oznacza jednak również znacznie bardziej rygorystyczne normy dotyczące korekt. W przypadku wtryskiwaczy piezoelektrycznych, wartości korekt nie powinny przekraczać +/- 0,8 mg/suw. Nawet niewielkie odchylenia od tej normy mogą być sygnałem, że coś jest nie tak. Z mojego doświadczenia wynika, że wtryskiwacze piezo są bardziej wrażliwe na zanieczyszczenia i zużycie, dlatego wymagają szczególnej uwagi.
Wartość idealna, czyli dlaczego dążymy do zera?
Wartość "zero" na korekcie wtrysku dla danego cylindra jest jak złoty medal w zawodach. Oznacza ona, że wtryskiwacz podaje dokładnie taką dawkę paliwa, jaką przewidział dla niego sterownik silnika, bez żadnej dodatkowej interwencji. Nie ma potrzeby ani zwiększania, ani zmniejszania dawki. To sygnał, że wtryskiwacz jest w doskonałej kondycji, nie jest zużyty ani zapchany, a proces spalania w tym cylindrze przebiega optymalnie. Dążenie do wartości jak najbliższych zeru dla wszystkich wtryskiwaczy to cel, do którego powinniśmy dążyć podczas diagnostyki i ewentualnych napraw. Im bliżej jesteśmy ideału, tym pewniej możemy być, że silnik pracuje optymalnie i nie grożą nam niespodziewane awarie.

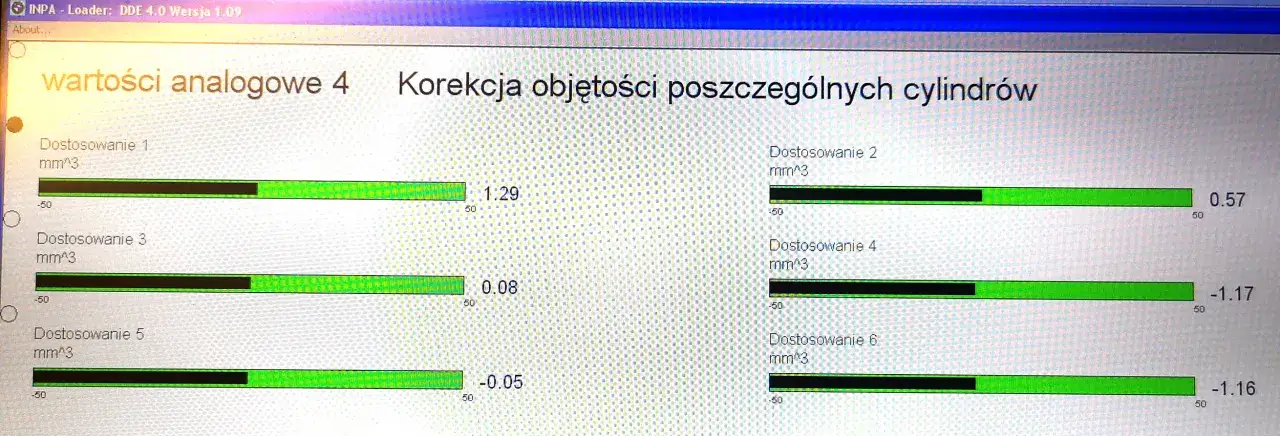

Korekta na plusie vs na minusie – co komputer próbuje Ci powiedzieć?
Rozumiejąc już ogólne normy, przyjrzyjmy się bliżej temu, co konkretnie oznaczają dodatnie i ujemne wartości korekt. To właśnie te znaki plus i minus niosą ze sobą kluczowe informacje diagnostyczne, które sterownik silnika próbuje nam przekazać.
Dodatnia korekta (+): Czy Twój wtryskiwacz jest "zmęczony" lub zapchany?
Kiedy widzimy dodatnią wartość korekty dla danego cylindra, na przykład +1,2 mg/suw, oznacza to, że sterownik silnika musi wydłużyć czas wtrysku, czyli zwiększyć dawkę paliwa podawaną do tego cylindra. Dlaczego? Najczęściej przyczyną jest fakt, że wtryskiwacz w tym cylindrze nie podaje wystarczającej ilości paliwa. Może to być spowodowane dwoma głównymi powodami: albo wtryskiwacz jest już zużyty mechanicznie (np. luźna iglica, wytarte gniazdo), albo jest częściowo zapchany nagarem lub innymi zanieczyszczeniami, które ograniczają przepływ paliwa. ECU, widząc, że cylinder pracuje "słabiej", próbuje to skompensować, podając więcej paliwa. Jest to sygnał, że wtryskiwacz wymaga uwagi.
Ujemna korekta (-): Sygnał alarmowy, że wtryskiwacz "leje" paliwo
Sytuacja odwrotna ma miejsce, gdy widzimy ujemną wartość korekty, na przykład -1,0 mg/suw. W tym przypadku sterownik silnika musi skrócić czas wtrysku, czyli zmniejszyć dawkę paliwa podawaną do tego cylindra. Dlaczego? Najczęściej jest to oznaka, że wtryskiwacz "leje" paliwo podaje go więcej, niż powinien. Nawet jeśli wtryskiwacz jest sprawny mechanicznie, może mieć problem z prawidłowym zamknięciem dawki, co powoduje jej nadmierne podawanie. ECU, widząc, że cylinder pracuje "zbyt mocno" lub że nadmiar paliwa może zakłócić proces spalania, próbuje ograniczyć dawkę. "Lejący" wtryskiwacz jest szczególnie niebezpieczny, ponieważ może prowadzić do zalania cylindra paliwem, co grozi uszkodzeniem tłoka, korbowodu, a nawet zatarciem silnika. To sygnał alarmowy, który wymaga natychmiastowej reakcji.
Jak interpretować sytuację, gdy wszystkie korekty są dodatnie lub ujemne?
Czasami zdarza się, że odczyty diagnostyczne pokazują, iż wszystkie korekty są dodatnie lub wszystkie są ujemne. Taka sytuacja zazwyczaj nie świadczy o problemach z pojedynczymi wtryskiwaczami, ale raczej o problemie systemowym, który dotyka cały układ paliwowy. Na przykład, jeśli wszystkie korekty są dodatnie, może to sugerować ogólny niedobór paliwa w układzie. Przyczyną może być na przykład zużyta pompa niskiego ciśnienia, zapchany filtr paliwa lub problem z regulatorem ciśnienia paliwa. W takich przypadkach ECU musi zwiększać dawkę dla każdego cylindra, aby utrzymać silnik przy życiu. Z kolei, jeśli wszystkie korekty są ujemne, może to oznaczać zbyt wysokie ciśnienie w układzie paliwowym (np. problem z regulatorem ciśnienia lub uszkodzonym czujnikiem ciśnienia), albo problem z samym sterownikiem silnika, który błędnie interpretuje dane. W takich przypadkach konieczna jest szersza diagnostyka całego układu paliwowego.
Objawy, których nie możesz zignorować. Kiedy złe korekty dają o sobie znać?
Choć korekty wtryskiwaczy są parametrem diagnostycznym, który najlepiej jest odczytywać za pomocą komputera, istnieją również pewne objawy, które mogą sugerować, że z naszymi wtryskiwaczami dzieje się coś niedobrego. Szybkie rozpoznanie tych symptomów pozwala na wczesną reakcję i zapobiega poważniejszym konsekwencjom.
Nierówna praca na biegu jałowym: Pierwszy i najczęstszy sygnał problemu
Jednym z pierwszych i najbardziej zauważalnych objawów nieprawidłowych korekt jest nierówna praca silnika na biegu jałowym. Silnik może zacząć "telepać", drgać, szarpać, a nawet gasnąć przy niskich obrotach. Dzieje się tak, ponieważ sterownik silnika, mimo prób kompensacji, nie jest w stanie w pełni wyrównać różnic w pracy poszczególnych cylindrów. Jeśli poczujesz, że Twój diesel zaczyna pracować "jak traktor", a wcześniej tego nie robił, to znak, aby sprawdzić korekty wtryskiwaczy.
Problemy z rozruchem i czarny dym z wydechu: Gdy awaria postępuje
Gdy problemy z wtryskiwaczami postępują, mogą pojawić się kolejne, bardziej niepokojące objawy. Jednym z nich są trudności z uruchomieniem silnika, zwłaszcza na zimno. Silnik może kręcić dłużej niż zwykle, a nawet nie odpalić za pierwszym razem. Kolejnym poważnym sygnałem jest pojawienie się czarnego dymu z rury wydechowej. Jest to oznaka niepełnego spalania paliwa, które może być spowodowane zarówno "lejącym" wtryskiwaczem, jak i niedostatecznym rozpyleniem paliwa przez zużyty wtryskiwacz. Czarny dym to sygnał, że silnik nie pracuje efektywnie i może być uszkadzany.
Odczuwalny spadek mocy i wzrost spalania: Ekonomiczne skutki zużytych wtryskiwaczy
Nieprawidłowe korekty wtryskiwaczy mają również bezpośredni wpływ na osiągi pojazdu i koszty eksploatacji. Możemy odczuć spadek mocy silnika, gorsze przyspieszenie, a także zauważyć, że samochód stał się bardziej "ospały". Jednocześnie, często towarzyszy temu wzrost zużycia paliwa. Dzieje się tak, ponieważ silnik pracuje mniej efektywnie, a sterownik próbuje kompensować problemy, podając większe dawki paliwa. Te ekonomiczne skutki są często pierwszym sygnałem dla kierowcy, że coś jest nie tak z układem paliwowym.
Jak prawidłowo zmierzyć i zinterpretować korekty? Poradnik krok po kroku
Wielu właścicieli samochodów z silnikiem Diesla zastanawia się, czy samodzielnie mogą sprawdzić korekty wtryskiwaczy. Odpowiedź brzmi: tak, pod pewnymi warunkami. Kluczem jest prawidłowe przeprowadzenie pomiaru i umiejętność interpretacji uzyskanych wyników. Oto praktyczny przewodnik, który pomoże Wam w tym zadaniu.
Kluczowe warunki pomiaru: Dlaczego temperatura silnika i brak obciążenia są tak ważne?
Aby odczyty korekt wtryskiwaczy były wiarygodne, musimy przestrzegać kilku kluczowych zasad. Po pierwsze, pomiar należy przeprowadzać na w pełni rozgrzanym silniku. Oznacza to, że silnik musi osiągnąć swoją normalną temperaturę roboczą, taką samą, w jakiej pracuje podczas jazdy. Po drugie, silnik powinien pracować na biegu jałowym. Po trzecie, i jest to bardzo ważne, wszelkie dodatkowe obciążenia powinny być wyłączone. Dotyczy to klimatyzacji, ogrzewania szyb, wentylatora nawiewu, a nawet radia czy świateł. Te elementy pobierają moc z silnika i mogą wpływać na pracę wtryskiwaczy oraz na odczyty sterownika, fałszując wyniki. Tylko w takich warunkach uzyskamy rzetelny obraz sytuacji.

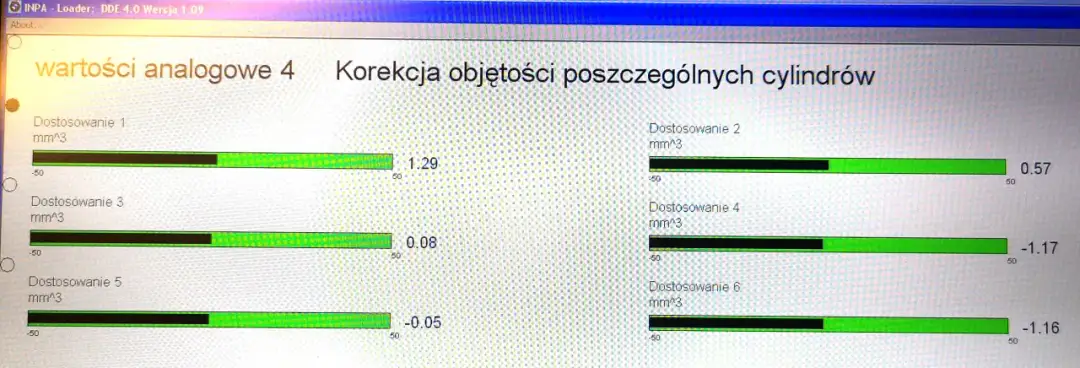

Czego szukać na ekranie komputera diagnostycznego? Praktyczna analiza wyników
Po podłączeniu testera diagnostycznego do gniazda OBD i wybraniu odpowiedniej funkcji, na ekranie komputera zobaczymy listę parametrów pracy silnika. Szukamy sekcji dotyczącej korekt wtryskiwaczy. Zazwyczaj wyświetlane są wartości dla każdego cylindra z osobna, często oznaczone numerami (Cylinder 1, Cylinder 2 itd.). Obserwujemy wartości liczbowe, które powinny być stabilne. Następnie porównujemy te odczyty z normami, które omówiliśmy wcześniej. Jeśli wartości mieszczą się w dopuszczalnym zakresie, możemy być spokojni. Jeśli jednak widzimy znaczące odchylenia, zwłaszcza przekraczające +/- 1,5 mg/suw dla wtryskiwaczy elektromagnetycznych lub +/- 0,8 mg/suw dla piezoelektrycznych, to sygnał, że należy przyjrzeć się bliżej konkretnemu wtryskiwaczowi lub układowi. Wartości podawane na stronach takich jak Wtryskiwacz.com mogą być pomocne w dokładniejszej interpretacji.
Najczęstsze błędy w diagnostyce, które fałszują odczyty
Nawet przy najlepszych chęciach, podczas samodzielnej diagnostyki możemy popełnić błędy, które doprowadzą do błędnych wniosków. Jednym z najczęstszych jest pomiar na zimnym silniku. Jak już wspomniałem, silnik musi być rozgrzany, aby wtryski pracowały w swoich optymalnych warunkach. Kolejnym błędem jest pomiar z włączonymi odbiornikami prądu, co może zakłócić pracę ECU i wpłynąć na korekty. Czasami problemem może być również niewłaściwe oprogramowanie diagnostyczne, które nie odczytuje danych poprawnie, lub po prostu brak doświadczenia w interpretacji nietypowych odczytów. Dlatego zawsze warto pamiętać o prawidłowych warunkach pomiaru i, w razie wątpliwości, skonsultować się z doświadczonym mechanikiem.

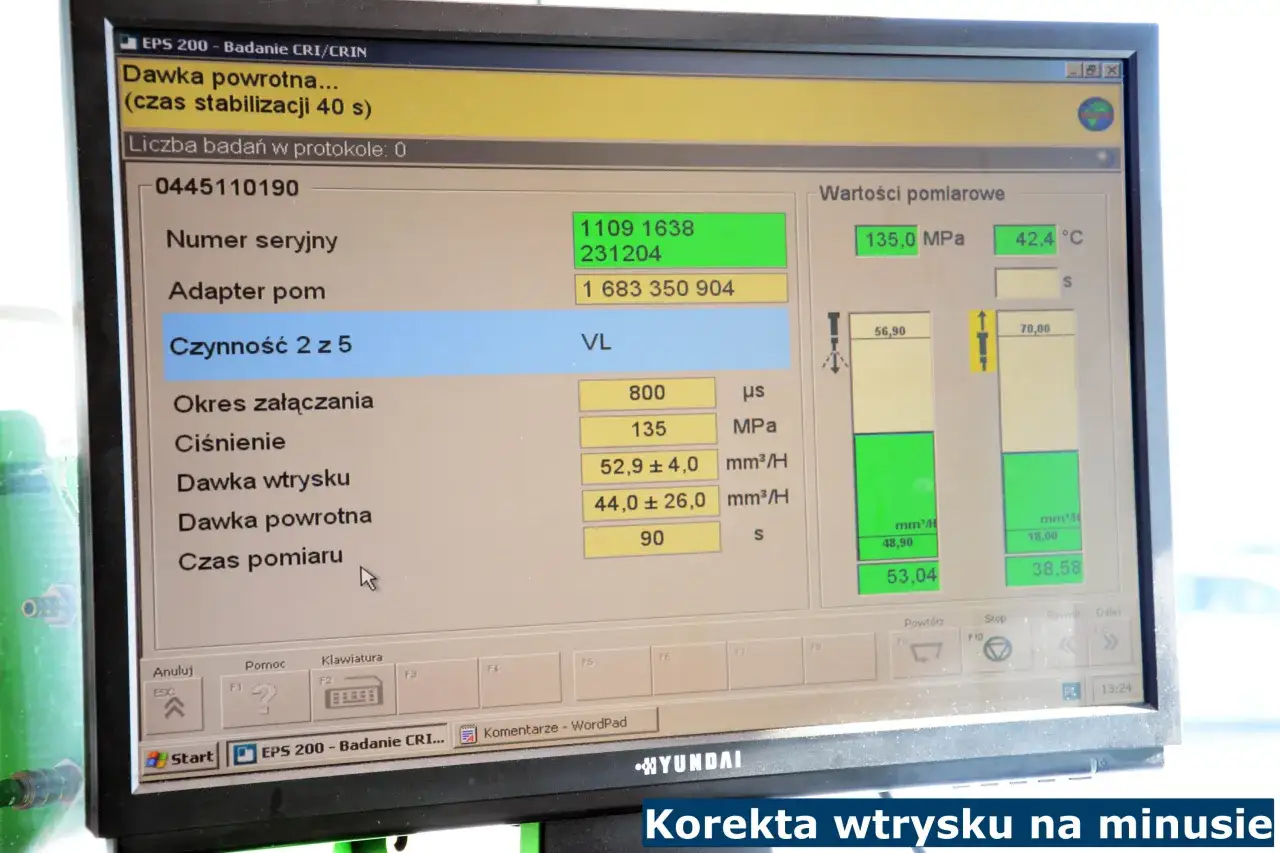

Co jest przyczyną złych korekt i jak skutecznie rozwiązać problem?
Kiedy już zdiagnozujemy problem z korektami wtryskiwaczy, pojawia się kolejne ważne pytanie: co jest jego przyczyną i jak możemy sobie z tym poradzić? Przyczyn może być kilka, a wybór metody naprawy zależy od źródła problemu i stopnia zużycia podzespołów.
Zużycie mechaniczne czy zanieczyszczenia z paliwa? Główne źródła problemów
Najczęściej spotykane przyczyny nieprawidłowych korekt to: zużycie mechaniczne samego wtryskiwacza oraz zanieczyszczenia w układzie paliwowym. Wtryskiwacze pracują w ekstremalnych warunkach pod ogromnym ciśnieniem i w wysokiej temperaturze. Z czasem elementy takie jak iglica, rozpylacz czy gniazdo zaworu ulegają naturalnemu zużyciu. Prowadzi to do nieszczelności i nieprawidłowego dawkowania paliwa. Z drugiej strony, niska jakość paliwa, obecność wody czy opiłków metalu w układzie mogą prowadzić do szybkiego zapchania precyzyjnych kanałów wtryskiwacza. Według danych, z którymi spotykam się w swojej pracy, zanieczyszczenia są jedną z najczęstszych przyczyn problemów z wtryskiwaczami Common Rail.

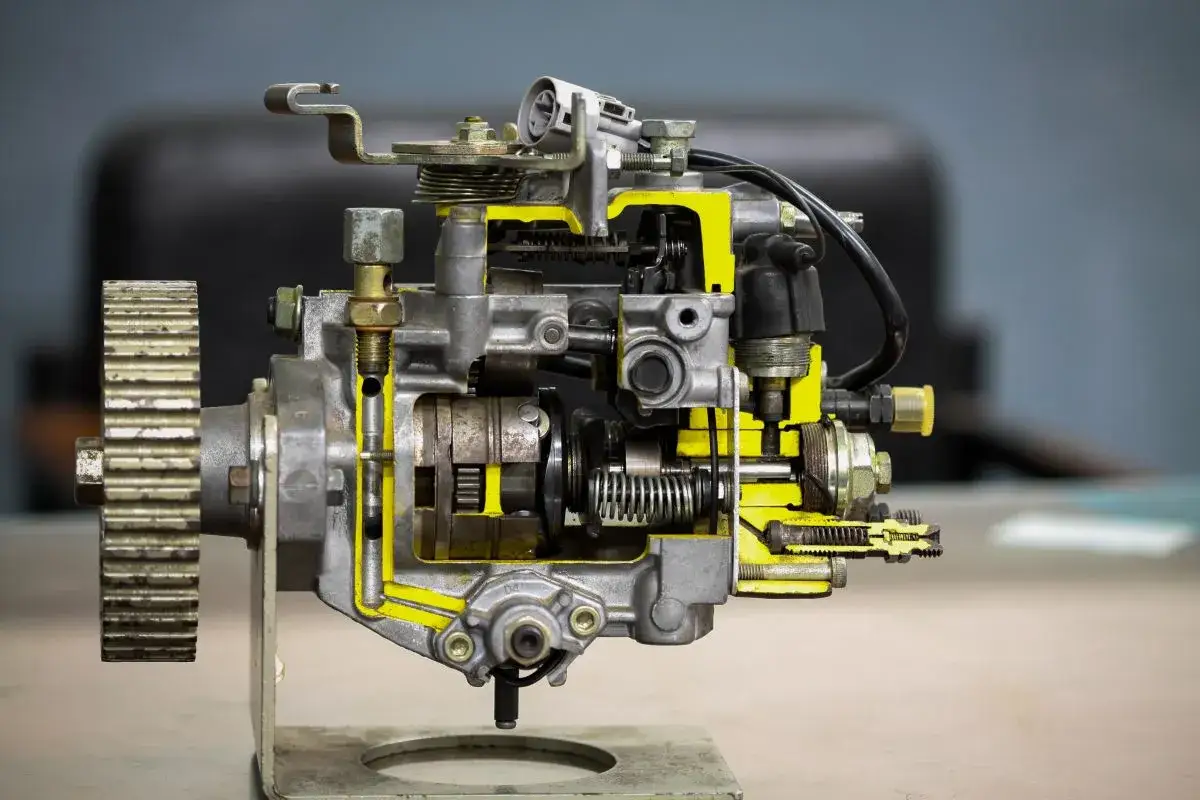

Inne możliwe przyczyny: Niska kompresja i problemy z pompą paliwa
Czasami przyczyna złych korekt nie leży bezpośrednio w samym wtryskiwaczu. Może to być na przykład niska kompresja w cylindrze. Jeśli cylinder nie jest w stanie wytworzyć odpowiedniego ciśnienia podczas suwu sprężania, proces spalania jest zaburzony, a sterownik silnika musi korygować dawkę paliwa, aby zrekompensować te straty. Innym potencjalnym problemem są problemy z ciśnieniem paliwa. Jeśli pompa wysokiego ciśnienia jest zużyta lub regulator ciśnienia nie działa prawidłowo, może to wpływać na pracę wtryskiwaczy i generować nieprawidłowe korekty. Czasami winowajcą mogą być również usterki elektryczne w obwodzie sterowania wtryskiwacza.
Przeczytaj również: Objawy awarii regulatora ciśnienia paliwa w dieslu – jak je rozpoznać i naprawić

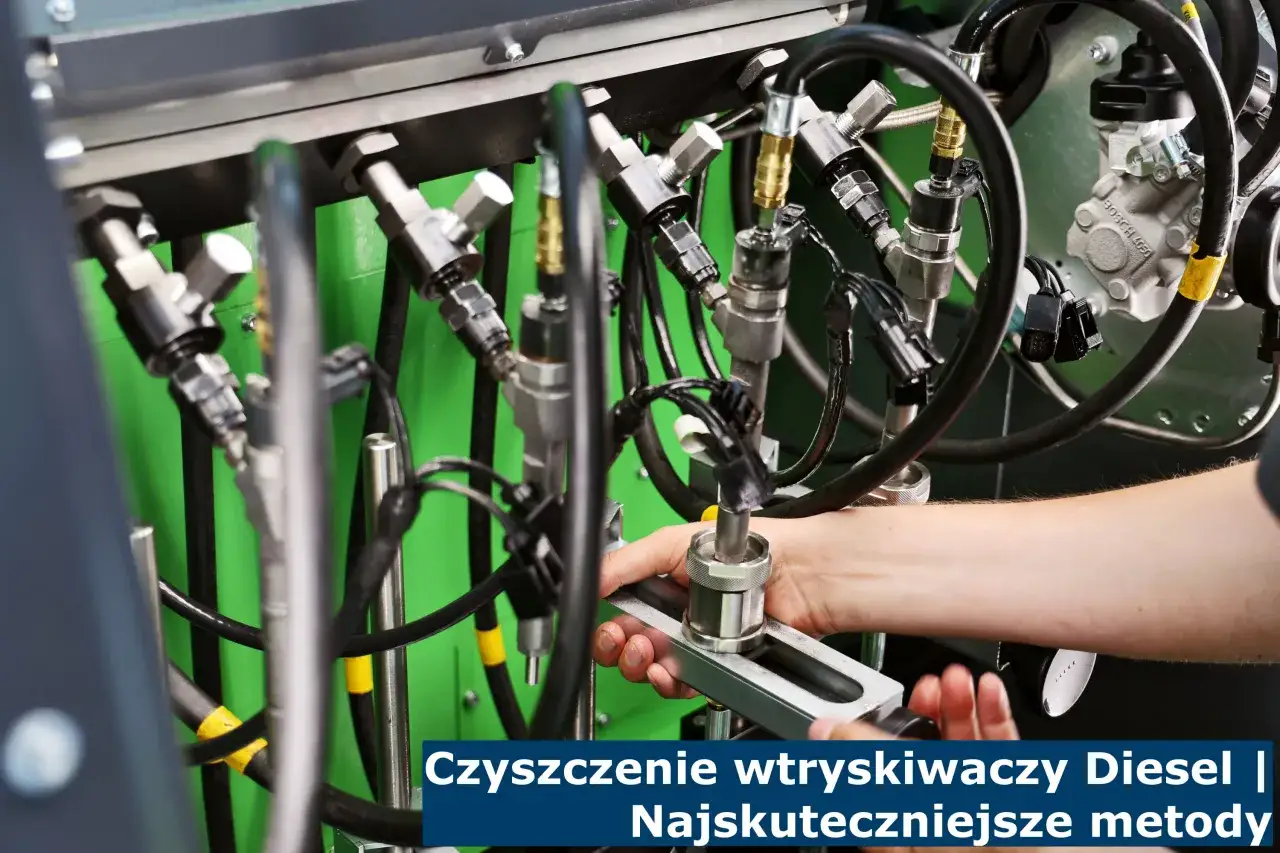

Czyszczenie, regeneracja czy wymiana? Co wybrać i kiedy jest to opłacalne?
Gdy już wiemy, co dolega naszym wtryskiwaczom, możemy wybrać odpowiednią metodę naprawy. W przypadku lekkich zanieczyszczeń, które nie spowodowały jeszcze znaczącego zużycia mechanicznego, możliwe jest profesjonalne czyszczenie wtryskiwaczy. Jest to zazwyczaj najtańsza metoda. Jeśli jednak wtryskiwacze są już zużyte, konieczna może być regeneracja. Polega ona na wymianie zużytych elementów na nowe, precyzyjnym czyszczeniu i kalibracji całego wtryskiwacza. Regeneracja jest często znacznie tańsza niż zakup nowych wtryskiwaczy, a pozwala przywrócić im pełną sprawność. W skrajnych przypadkach, gdy wtryskiwacz jest poważnie uszkodzony mechanicznie i nie nadaje się do regeneracji, jedynym rozwiązaniem jest wymiana na nowe części. Decyzja o wyborze metody powinna być zawsze poprzedzona dokładną diagnostyką i analizą opłacalności.
