Prawidłowe ciśnienie w układzie Common Rail to absolutny fundament, na którym opiera się cała wydajna i trwała praca nowoczesnego silnika Diesla. To właśnie dzięki precyzyjnie kontrolowanemu, bardzo wysokiemu ciśnieniu paliwa możliwe jest osiągnięcie optymalnej mocy, kultury pracy i co równie ważne długowieczności jednostki napędowej. Musimy pamiętać, że ciśnienie to nie jest wartością stałą; jest ono dynamicznie regulowane przez sterownik silnika w zależności od aktualnych potrzeb. Zrozumienie tych zależności i poznanie prawidłowych wartości jest kluczowe dla każdego, kto chce świadomie dbać o swój samochód z silnikiem Diesla.
Dlaczego prawidłowe ciśnienie w Common Rail to fundament nowoczesnego diesla?
Układ Common Rail zrewolucjonizował silniki Diesla, oferując niezrównaną precyzję wtrysku paliwa. Kluczem do tej precyzji jest właśnie utrzymanie odpowiednio wysokiego ciśnienia w szynie paliwowej (listwie Common Rail). To wysokie ciśnienie jest niezbędne do prawidłowego procesu spalania. Kiedy paliwo jest poddawane takiemu ciśnieniu, wtryskiwacze są w stanie rozpylić je na mikroskopijne kropelki proces ten nazywamy atomizacją. Im lepsza atomizacja, tym paliwo efektywniej miesza się z powietrzem w komorze spalania, co prowadzi do jego pełniejszego i czystszego spalenia. To bezpośrednio przekłada się na moc silnika, jego ekonomiczność oraz poziom generowanych przez niego spalin. Ignorowanie nieprawidłowości w tym zakresie może prowadzić do bardzo kosztownych awarii.
Rola ciśnienia w procesie spalania: od atomizacji paliwa do mocy silnika
Wysokie ciśnienie w układzie Common Rail jest bezpośrednio odpowiedzialne za jakość atomizacji paliwa. Kiedy paliwo jest wtłaczane pod ogromnym ciśnieniem przez maleńkie otwory wtryskiwaczy, rozpada się na miliony drobnych cząstek. Ta drobna mgiełka paliwowa łatwiej i szybciej miesza się z powietrzem, co umożliwia jej całkowite spalenie. Skutkuje to nie tylko większą mocą i momentem obrotowym, ale także zmniejszeniem zużycia paliwa i redukcją emisji szkodliwych substancji. Im wyższe i stabilniejsze ciśnienie, tym lepsza atomizacja i efektywniejszy proces spalania.
Czym ryzykujesz, ignorując nieprawidłowe wartości na listwie wtryskowej?
Zignorowanie problemów z ciśnieniem w układzie Common Rail to prosta droga do poważnych i kosztownych konsekwencji. Przede wszystkim narażamy na szwank najdroższe elementy układu paliwowego: pompę wysokiego ciśnienia i wtryskiwacze. Niewłaściwe ciśnienie może prowadzić do ich szybszego zużycia, a nawet całkowitego uszkodzenia. Ale to nie koniec. Problemy z ciśnieniem wpływają również na pracę samego silnika, powodując spadek mocy, nierówną pracę, zwiększone zużycie paliwa, a nawet mogą prowadzić do uszkodzeń mechanicznych jednostki napędowej. Dodatkowo, nadmierna emisja spalin spowodowana nieprawidłowym spalaniem może skutkować problemami podczas obowiązkowych badań technicznych pojazdu.
Jakie wartości ciśnienia na listwie Common Rail są prawidłowe? Kluczowe liczby
Aby skutecznie diagnozować problemy z układem Common Rail, musimy znać prawidłowe wartości ciśnienia, jakie powinny panować w różnych fazach pracy silnika. Należy pamiętać, że podawane poniżej wartości są referencyjne i mogą się nieznacznie różnić w zależności od konkretnego producenta silnika i generacji systemu Common Rail. Niemniej jednak, stanowią one solidną podstawę do oceny stanu technicznego układu. Kluczowe jest zrozumienie, że ciśnienie to nie jest stałe dynamicznie zmienia się w zależności od potrzeb silnika, od rozruchu, przez bieg jałowy, aż po pełne obciążenie.
Ciśnienie przy rozruchu: minimalna wartość potrzebna do startu silnika
Rozruch silnika Diesla z układem Common Rail wymaga szybkiego osiągnięcia odpowiedniego ciśnienia paliwa. W tym krytycznym momencie, ciśnienie powinno szybko wzrosnąć do około 250-400 barów. Jest to minimalna wartość niezbędna do zainicjowania prawidłowego procesu spalania i uruchomienia silnika. Jeśli ciśnienie nie osiągnie tego poziomu w odpowiednim czasie, silnik może mieć problemy z odpaleniem lub w ogóle nie uruchomić się.
Ciśnienie na biegu jałowym: stabilna praca bez obciążenia
Po udanym uruchomieniu silnika, układ Common Rail przechodzi w tryb pracy na biegu jałowym. W tej fazie, ciśnienie w listwie paliwowej stabilizuje się w zakresie 250-400 barów. Utrzymanie tej stabilnej wartości jest kluczowe dla płynnej, cichej i ekonomicznej pracy silnika, gdy pojazd stoi w miejscu, a jednostka napędowa pracuje bez obciążenia. Jakiekolwiek wahania ciśnienia na biegu jałowym mogą sygnalizować problemy z układem.
Ciśnienie pod obciążeniem: jak rośnie w odpowiedzi na Twoją prawą stopę?
Kiedy naciskamy pedał przyspieszenia, silnik potrzebuje znacznie więcej paliwa, aby wygenerować odpowiednią moc. Układ Common Rail reaguje na to dynamicznym zwiększeniem ciśnienia w listwie. W trakcie przyspieszania i jazdy pod obciążeniem, ciśnienie to dynamicznie rośnie, osiągając wartości od 1600 do nawet 2500 barów w najnowszych systemach. To właśnie te wysokie wartości są niezbędne do dostarczenia wymaganej ilości paliwa, zapewniając maksymalną moc i moment obrotowy w każdej sytuacji na drodze.
Gdy ciśnienie jest za niskie: objawy, których nie możesz przeoczyć
Problemy z utrzymaniem prawidłowego ciśnienia w układzie Common Rail, a konkretnie jego zbyt niski poziom, mogą objawiać się na wiele sposobów. Często są to sygnały, których kierowca nie może zignorować, a które wskazują na konieczność pilnej diagnostyki. Zrozumienie tych objawów pozwala na szybkie zidentyfikowanie problemu i podjęcie odpowiednich kroków, zanim dojdzie do poważniejszych uszkodzeń.
Problem z odpalaniem i gaśnięcie na "luzie" – pierwsze sygnały alarmowe
Jednym z pierwszych i najbardziej oczywistych objawów zbyt niskiego ciśnienia paliwa jest trudność z uruchomieniem silnika. Brak wystarczającego ciśnienia uniemożliwia prawidłowe rozpylenie paliwa, co jest niezbędne do zapłonu mieszanki w cylindrach. Silnik może kręcić, ale nie chce "złapać". Kolejnym niepokojącym sygnałem jest gaśnięcie silnika na biegu jałowym. Oznacza to, że układ nie jest w stanie utrzymać stabilnej pracy jednostki napędowej bez obciążenia, co jest wyraźnym wskazaniem na niestabilność ciśnienia paliwa.
Wyraźny spadek mocy i szarpanie podczas jazdy
Kiedy ciśnienie paliwa jest zbyt niskie, silnik po prostu nie otrzymuje wystarczającej ilości "paliwa" do prawidłowej pracy, zwłaszcza pod obciążeniem. Skutkuje to odczuwalnym spadkiem mocy samochód staje się ospały, gorzej przyspiesza, a podjazd pod wzniesienie staje się wyzwaniem. Często towarzyszy temu również szarpanie podczas jazdy, szczególnie w momencie próby dodania gazu. Silnik pracuje nierówno, jakby "dławił się" z braku odpowiedniej ilości paliwa.
Kontrolka "Check Engine" – co oznacza w kontekście ciśnienia paliwa?
Zapalone kontrolka "Check Engine" (MIL Malfunction Indicator Lamp) na desce rozdzielczej jest uniwersalnym sygnałem, że sterownik silnika (ECU) wykrył nieprawidłowość w jego działaniu. W przypadku problemów z ciśnieniem w układzie Common Rail, ECU bardzo często rejestruje błędy związane z odchyleniami ciśnienia paliwa od wartości zadanej. Sterownik porównuje ciśnienie zmierzone przez czujnik z tym, które sam oczekuje w danej chwili. Jeśli różnica jest zbyt duża, zapisuje kod błędu i zapala kontrolkę "Check Engine". Odczytanie tych kodów za pomocą komputera diagnostycznego jest kluczowe dla precyzyjnej diagnozy.
Najczęstsze przyczyny zbyt niskiego ciśnienia – gdzie szukać źródła problemu?
Zidentyfikowanie objawów to pierwszy krok. Kolejnym jest znalezienie przyczyny problemu. W przypadku zbyt niskiego ciśnienia w układzie Common Rail, istnieje kilka najczęściej występujących usterek, które należy sprawdzić w pierwszej kolejności.
Nieszczelne wtryskiwacze i test przelewowy jako metoda diagnozy
Wtryskiwacze, mimo swojej precyzji, mogą ulec uszkodzeniu lub zużyciu. Jednym z problemów jest ich nieszczelność, objawiająca się nadmiernymi przelewami paliwa. Oznacza to, że paliwo zamiast być wtryskiwane do cylindra, wraca do układu przelewowego, obciążając pompę wysokiego ciśnienia i powodując spadek ciśnienia na listwie. Test przelewowy jest prostą i skuteczną metodą diagnozy wtryskiwaczy polega na zebraniu paliwa wracającego z każdego wtryskiwacza w określonym czasie. Jeśli jeden lub więcej wtryskiwaczy przelewa znacząco więcej paliwa niż pozostałe, jest to silny sygnał o ich wadzie.
Awaria zaworu regulacji ciśnienia (DRV): wróg numer jeden stabilności
Zawór regulacji ciśnienia (DRV Pressure Regulating Valve) jest kluczowym elementem układu Common Rail, odpowiedzialnym za utrzymanie ciśnienia na listwie na odpowiednim poziomie. Jego zadaniem jest odprowadzanie nadmiaru paliwa z listwy z powrotem do zbiornika lub pompy, gdy ciśnienie przekroczy zadaną wartość. Jeśli zawór DRV ulegnie uszkodzeniu lub zacięciu, na przykład w pozycji otwartej, nie będzie w stanie utrzymać wymaganego ciśnienia, co prowadzi do jego spadku. Jest to jedna z najczęstszych przyczyn problemów z niskim ciśnieniem.
Zużyta pompa wysokiego ciśnienia: kiedy serce układu przestaje być wydajne
Pompa wysokiego ciśnienia jest "sercem" układu Common Rail, odpowiedzialnym za wytworzenie ogromnego ciśnienia paliwa. Z czasem, a także w wyniku zanieczyszczeń w paliwie, pompa może ulec zużyciu. Zużycie to objawia się spadkiem jej wydajności pompa nie jest w stanie wytworzyć wymaganego ciśnienia, szczególnie pod obciążeniem. Charakterystycznym sygnałem zaawansowanego zużycia pompy są opiłki metalu w paliwie, które mogą pochodzić z jej wnętrza i zanieczyścić cały układ, prowadząc do dalszych uszkodzeń.
Zapchany filtr paliwa: prozaiczna przyczyna poważnych kłopotów
Nie należy lekceważyć roli filtra paliwa. Zapchany filtr stanowi znaczące ograniczenie dla przepływu paliwa z baku do pompy wysokiego ciśnienia. Kiedy pompa nie jest w stanie pobrać wystarczającej ilości paliwa z powodu zatoru w filtrze, jej wydajność spada, co bezpośrednio przekłada się na niższe ciśnienie na listwie Common Rail. Regularna wymiana filtra paliwa jest prostym i tanim zabiegiem, który może zapobiec wielu poważnym problemom i kosztownym naprawom układu wtryskowego.
Gdy ciśnienie jest za wysokie: symptomy i poważne konsekwencje
Choć problemy z zbyt niskim ciśnieniem w układzie Common Rail są częstsze, równie niebezpieczne, a czasem nawet bardziej destrukcyjne, mogą być sytuacje, gdy ciśnienie jest za wysokie. Nadmierne ciśnienie może prowadzić do szeregu negatywnych zjawisk, które obciążają silnik i jego podzespoły.
Twarda, metaliczna praca silnika: dlaczego diesel zaczyna hałasować?
Gdy ciśnienie paliwa w układzie Common Rail jest nadmiernie wysokie, proces spalania może ulec zaburzeniu. Zbyt wysokie ciśnienie może powodować zbyt gwałtowny i wczesny zapłon paliwa w komorze spalania. Efektem tego jest charakterystyczna, głośna i "twarda" praca silnika, przypominająca metaliczne stukanie. Jest to sygnał, że proces spalania przebiega nieprawidłowo, generując nadmierne ciśnienia w cylindrach.
Czarny dym z wydechu i rosnące spalanie – skutki zbyt bogatej mieszanki
Nadmierne ciśnienie wtrysku może prowadzić do podania do cylindra zbyt dużej ilości paliwa w stosunku do ilości powietrza. Mówimy wtedy o zbyt bogatej mieszance. Taka mieszanka nie jest w stanie spalić się całkowicie, co skutkuje wydalaniem z rury wydechowej czarnego dymu jest to nic innego jak niespalone cząstki sadzy. Dodatkowo, nieefektywne spalanie i konieczność podawania większej ilości paliwa prowadzą do zauważalnego wzrostu zużycia paliwa.
Ukryte zagrożenie: jak nadciśnienie niszczy wtryskiwacze i układ paliwowy
Stałe lub okresowe występowanie zbyt wysokiego ciśnienia w układzie Common Rail stanowi ogromne obciążenie dla wszystkich jego elementów. Najbardziej narażone są wtryskiwacze, które mogą ulec przedwczesnemu zużyciu, uszkodzeniu uszczelnień, a nawet pęknięciu. Również pompa wysokiego ciśnienia pracuje w nienaturalnych warunkach, co przyspiesza jej zużycie. W skrajnych przypadkach, nadciśnienie może prowadzić do pęknięcia przewodów paliwowych, co jest nie tylko kosztowne w naprawie, ale także stwarza ryzyko pożaru.
Typowe przyczyny zbyt wysokiego ciśnienia – co zawodzi najczęściej?
Zbyt wysokie ciśnienie w układzie Common Rail jest zjawiskiem rzadszym niż jego niedobór, ale równie ważne jest poznanie jego przyczyn, aby móc skutecznie zdiagnozować problem.
Zablokowany lub uszkodzony zawór regulacji ciśnienia
Podobnie jak w przypadku zbyt niskiego ciśnienia, zawór regulacji ciśnienia (DRV) odgrywa kluczową rolę. Jeśli DRV ulegnie awarii i zaciśnie się w pozycji zamkniętej lub częściowo zamkniętej, nie będzie w stanie efektywnie odprowadzać nadmiaru paliwa z listwy. W rezultacie ciśnienie na listwie będzie stale rosło, przekraczając bezpieczne wartości. Jest to najczęstsza przyczyna problemów z nadciśnieniem w układzie Common Rail.
Błędne odczyty z czujnika ciśnienia paliwa: kiedy sterownik jest oszukiwany
Czujnik ciśnienia paliwa na listwie Common Rail dostarcza sterownikowi silnika (ECU) kluczowych informacji o aktualnym ciśnieniu. Jeśli czujnik jest uszkodzony i przekazuje do ECU błędne, zazwyczaj zaniżone odczyty, sterownik może próbować "naprawić" sytuację, zwiększając ciśnienie wtrysku. W rzeczywistości jednak, jeśli ciśnienie jest już wysokie, takie działanie doprowadzi do jego dalszego, niebezpiecznego wzrostu. Problemy mogą również leżeć po stronie samego sterownika silnika (ECU), który błędnie interpretuje dane lub wysyła nieprawidłowe sygnały sterujące.
Jak samodzielnie zdiagnozować ciśnienie na listwie wtryskowej?
Diagnostyka układu Common Rail, zwłaszcza w kontekście ciśnienia paliwa, nie musi być domeną wyłącznie profesjonalnych serwisów. Dzięki odpowiednim narzędziom i wiedzy, wiele problemów można zdiagnozować samodzielnie, co pozwala zaoszczędzić czas i pieniądze.

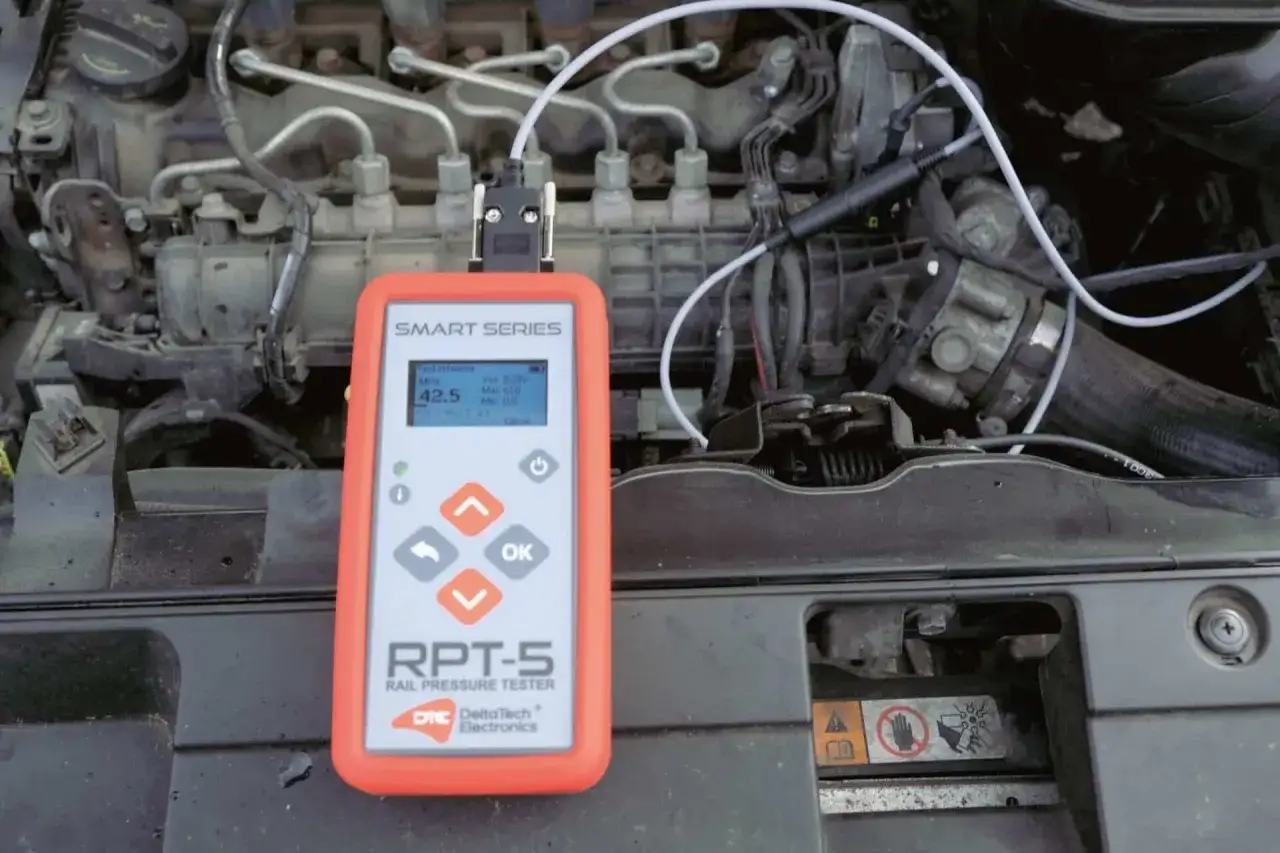

Diagnostyka komputerowa: porównanie ciśnienia zadanego i rzeczywistego
Najskuteczniejszą i najbardziej podstawową metodą weryfikacji ciśnienia w układzie Common Rail jest diagnostyka komputerowa. Polega ona na podłączeniu komputera diagnostycznego (np. za pomocą interfejsu OBD2) do złącza diagnostycznego pojazdu. Następnie należy odczytać i porównać dwa kluczowe parametry: ciśnienie zadane (wartość, którą sterownik silnika ECU uważa za prawidłową w danym momencie pracy silnika) oraz ciśnienie rzeczywiste (wartość aktualnie panująca na listwie Common Rail, zmierzona przez czujnik). Analiza tych wartości w różnych warunkach obciążenia silnika na biegu jałowym, podczas przyspieszania, a nawet podczas hamowania silnikiem pozwala na precyzyjną ocenę pracy całego układu. Jak podaje portal Świat Diesla, jest to absolutnie podstawowa metoda diagnostyki.
Kluczowe elementy do sprawdzenia: od czujnika po zawór regulacyjny
Jeśli podczas diagnostyki komputerowej okaże się, że ciśnienie paliwa odbiega od normy, należy przystąpić do bardziej szczegółowego sprawdzania poszczególnych komponentów. Do kluczowych elementów, które należy zweryfikować, należą: czujnik ciśnienia paliwa (czy jego odczyty są wiarygodne), zawór regulacji ciśnienia (DRV) (czy działa prawidłowo i nie jest zacięty), a także wtryskiwacze (wykonanie wspomnianego wcześniej testu przelewowego). Często okazuje się, że problem leży właśnie w jednym z tych podzespołów.
Przeczytaj również: Nieszczelny układ paliwowy diesel - objawy, które mogą zaskoczyć
Kiedy diagnostyka domowa to za mało i potrzebna jest pomoc specjalisty?
Choć wiele problemów z ciśnieniem w układzie Common Rail można zdiagnozować samodzielnie, istnieją sytuacje, w których niezbędna jest pomoc wykwalifikowanego mechanika. Jeśli nie posiadasz odpowiedniego sprzętu diagnostycznego, lub jeśli odczytane kody błędów są skomplikowane i wskazują na złożone problemy, warto skonsultować się ze specjalistą. Szczególnie, gdy podejrzewasz uszkodzenie pompy wysokiego ciśnienia, sterownika silnika, lub gdy konieczne jest wykonanie precyzyjnych pomiarów i regulacji, które wymagają specjalistycznej wiedzy, doświadczenia i dedykowanych narzędzi.
