Jak sprawdzić wtryski VCDS? Pełny przewodnik i interpretacja

Kilka akapitów

Twoje auto dymi, szarpie lub więcej pali? Zanim wydasz fortunę, sprawdź wtryski sam przy pomocy VCDS!

Czy Twój samochód z grupy VAG zaczął dymić na czarno lub niebiesko? Może silnik pracuje nierówno, szarpie przy przyspieszaniu, a spalanie paliwa nagle wzrosło? To klasyczne objawy, które często wskazują na problemy z układem wtryskowym. Zanim jednak wybierzesz się do mechanika i narazisz się na niepotrzebne koszty, warto spróbować samodzielnie zdiagnozować problem. Oprogramowanie VCDS (dawniej VAG-COM) w połączeniu z odpowiednim interfejsem diagnostycznym daje Ci możliwość zajrzenia "do serca" sterownika silnika i precyzyjnego wskazania, który cylinder lub który wtryskiwacz może być winowajcą. To pierwszy i najtańszy krok, który pozwoli Ci zaoszczędzić czas i pieniądze, a także da pewność, że wizyta u specjalisty będzie celowana. VCDS pozwala na analizę parametrów pracy wtryskiwaczy w czasie rzeczywistym, co jest nieocenione w precyzyjnym lokalizowaniu usterek.

W tym przewodniku pokażę Ci, jak krok po kroku przeprowadzić taką diagnostykę. Skupimy się na kluczowych blokach pomiarowych, które dostarczą nam informacji o stanie wtryskiwaczy, a także na tym, jak prawidłowo zinterpretować uzyskane wyniki. Dzięki temu będziesz mógł świadomie podjąć dalsze kroki czy to prostą naprawę, czy zlecenie bardziej skomplikowanych prac serwisowych.

Jakie objawy świadczą o problemach z wtryskiwaczami i dlaczego VCDS jest Twoim pierwszym sojusznikiem?

Problemy z wtryskiwaczami objawiają się na wiele sposobów, często subtelnie, ale z czasem stają się coraz bardziej uciążliwe. Najczęściej zauważamy nierówną pracę silnika, zwłaszcza na biegu jałowym silnik może "telepać", a obroty falować. Spadek mocy jest kolejnym sygnałem, który odczuwamy podczas przyspieszania. Niektórzy kierowcy zgłaszają również trudności z uruchomieniem silnika, szczególnie na ciepło. Warto też zwrócić uwagę na dymienie z rury wydechowej czarny dym zazwyczaj świadczy o nadmiernej ilości paliwa w mieszance, biały lub niebieski może wskazywać na problemy ze spalaniem oleju lub paliwa w komorze spalania. Oczywiście, zwiększone zużycie paliwa jest sygnałem, którego nie można ignorować.

Tradycyjna diagnostyka często polega na metodzie prób i błędów, co jest czasochłonne i kosztowne. Tutaj z pomocą przychodzi VCDS. To narzędzie pozwala na bezpośredni odczyt danych ze sterownika silnika, który na bieżąco monitoruje pracę każdego wtryskiwacza. Analizując tzw. korekcje dawki paliwa, możemy precyzyjnie zidentyfikować cylinder, który pracuje nieprawidłowo. To ogromna oszczędność, ponieważ zamiast wymieniać całą listę części "na chybił trafił", możemy skupić się na konkretnym elemencie. VCDS jest więc Twoim pierwszym, niezawodnym sojusznikiem w walce z problemami silnikowymi.

Pompowtryskiwacze (PD) a Common Rail (CR) – kluczowe różnice w diagnostyce, które musisz znać

Warto zaznaczyć, że w samochodach grupy VAG spotykamy dwa główne typy układów wtryskowych: starsze pompowtryskiwacze (PD - Pumpe Düse) oraz nowsze systemy Common Rail (CR). Pompowtryskiwacze integrują w sobie pompę wtryskową i wtryskiwacz w jednej obudowie, działając pod bardzo wysokim ciśnieniem generowanym bezpośrednio dla każdego cylindra. System Common Rail opiera się na wspólnej szynie paliwowej (rail), do której paliwo podawane jest z wysokociśnieniowej pompy, a wtryskiwacze są sterowane elektronicznie. Ta różnica konstrukcyjna wpływa na sposób diagnostyki.

Ten poradnik skupia się przede wszystkim na diagnostyce pompowtryskiwaczy (PD), ponieważ grupy pomiarowe 013, 023 i 018 są dla nich szczególnie dedykowane i dostarczają najbardziej precyzyjnych informacji. Chociaż ogólne zasady interpretacji korekcji dawki paliwa są podobne dla obu systemów, numery bloków pomiarowych w VCDS mogą się różnić w przypadku silników z Common Rail. Niemniej jednak, zrozumienie podstaw analizy korekcji i BIPów, które omawiamy tutaj, stanowi dobrą bazę do dalszego zgłębiania diagnostyki wtryskiwaczy w różnych typach silników.

Niezbędne przygotowanie – co musisz zapewnić, aby test wtrysków był w 100% wiarygodny?

Aby diagnostyka przeprowadzona za pomocą VCDS była naprawdę miarodajna i pozwoliła na wyciągnięcie prawidłowych wniosków, kluczowe jest zapewnienie odpowiednich warunków podczas testu. Nawet najlepsze oprogramowanie i najdokładniejsze pomiary mogą okazać się bezwartościowe, jeśli silnik nie pracuje w optymalnych warunkach. Zaniedbanie tego etapu może prowadzić do błędnych interpretacji i niepotrzebnych kosztów. Dlatego zanim podłączysz interfejs i uruchomisz VCDS, upewnij się, że spełnione są poniższe, niezwykle ważne warunki.

Temperatura silnika: dlaczego pomiar "na zimno" nie ma sensu?

Pierwszym i absolutnie kluczowym warunkiem jest odpowiednia temperatura pracy silnika. Silnik musi być w pełni rozgrzany, co oznacza, że temperatura płynu chłodzącego powinna wynosić co najmniej 80-85°C, a najlepiej zbliżać się do 90°C. Dlaczego to takie ważne? W niskich temperaturach metalowe elementy silnika, w tym tłoki, pierścienie i same wtryskiwacze, mają inne luzy i parametry pracy niż w temperaturze roboczej. Olej silnikowy jest gęstszy, a jego cyrkulacja może być inna. Co więcej, sterownik silnika w fazie rozgrzewania stosuje zupełnie inne mapy sterowania, często podając bogatszą mieszankę lub stosując inne strategie dawkowania paliwa, aby zapewnić płynną pracę i szybkie osiągnięcie temperatury roboczej. Pomiary wykonane na "zimnym" lub lekko ciepłym silniku będą więc niemiarodajne i mogą sugerować problemy, których w rzeczywistości nie ma, lub maskować te istniejące.

Bieg jałowy i wyłączone odbiorniki prądu – jak stworzyć idealne warunki do testu?

Kolejnym niezbędnym warunkiem jest przeprowadzenie testu na biegu jałowym, czyli przy obrotach silnika ustalonych przez producenta dla pracy bez obciążenia. Nie wolno w tym czasie dodawać gazu ani włączać biegu (jeśli test wykonujemy na skrzyni automatycznej, należy ustawić ją w pozycji "P" lub "N" i zaciągnąć hamulec ręczny). Dlaczego? Zwiększenie obrotów lub obciążenie silnika zmienia parametry pracy wtryskiwaczy i wpływa na korekcje dawki paliwa. Sterownik silnika dostosowuje dawkę do aktualnego zapotrzebowania, a test na biegu jałowym pozwala ocenić jego podstawową, "spokojną" pracę.

Dodatkowo, przed rozpoczęciem testu należy bezwzględnie wyłączyć wszystkie zbędne odbiorniki prądu. Mowa tu o klimatyzacji, podgrzewaniu siedzeń, dmuchawie nawiewu (na najniższych obrotach, jeśli nie da się jej wyłączyć całkowicie), światłach, systemie audio, a nawet o wycieraczkach. Każdy z tych elementów obciąża alternator, a tym samym silnik. Nawet niewielkie obciążenie może wpłynąć na stabilność pracy silnika i zafałszować wyniki pomiarów korekcji wtryskiwaczy. Chodzi o uzyskanie jak najbardziej stabilnych warunków pracy jednostki napędowej.

Diagnostyka wtrysków VCDS krok po kroku – poradnik, z którym sobie poradzisz

Teraz, gdy wiemy już, jak przygotować samochód do testu, przejdźmy do sedna samej procedury diagnostycznej z użyciem VCDS. Poniżej znajdziesz instrukcję krok po kroku, która przeprowadzi Cię przez proces podłączania, nawigowania po programie i odczytu kluczowych danych. Pamiętaj, że cierpliwość i dokładność są tutaj kluczowe.

1. Krok 1: Uruchomienie VCDS i połączenie ze sterownikiem silnika (01 - Engine)

   Pierwszym krokiem jest oczywiście uruchomienie komputera z zainstalowanym oprogramowaniem VCDS. Następnie podłącz interfejs diagnostyczny do portu OBD-II w swoim samochodzie (zazwyczaj znajduje się on pod deską rozdzielczą, po stronie kierowcy). Po podłączeniu interfejsu do komputera i samochodu, uruchom program VCDS. Po załadowaniu programu, kliknij przycisk "Select" (lub "Wybierz"), aby przejść do listy modułów. Z tej listy wybierz "01 - Engine" (sterownik silnika). Program spróbuje nawiązać połączenie ze sterownikiem. Jeśli połączenie się powiedzie, zobaczysz ekran z różnymi opcjami diagnostycznymi dla sterownika silnika.

2. Krok 2: Wejście w Bloki Pomiarowe (08 - Meas. Blocks)

   Gdy już połączysz się ze sterownikiem silnika (moduł 01), na ekranie głównym tego modułu znajdziesz szereg przycisków. Nas interesuje funkcja "Measuring Blocks - 08" (Bloki Pomiarowe). Kliknij ten przycisk. Po jego wybraniu, program poprosi Cię o wpisanie numeru grupy pomiarowej, którą chcesz obserwować. Możesz wpisać pojedynczy numer grupy lub kilka, jeśli chcesz obserwować kilka parametrów jednocześnie. VCDS zazwyczaj pozwala na jednoczesne śledzenie do trzech grup pomiarowych.

3. Krok 3: Analiza kluczowych grup dla pompowtryskiwaczy (PD) – 013, 023 i 018

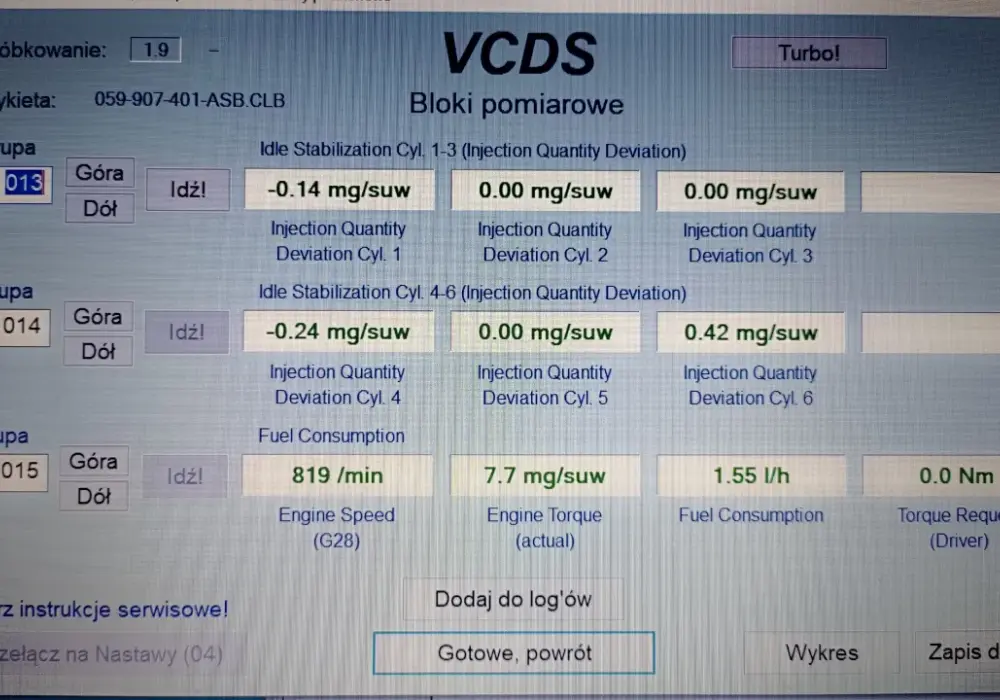

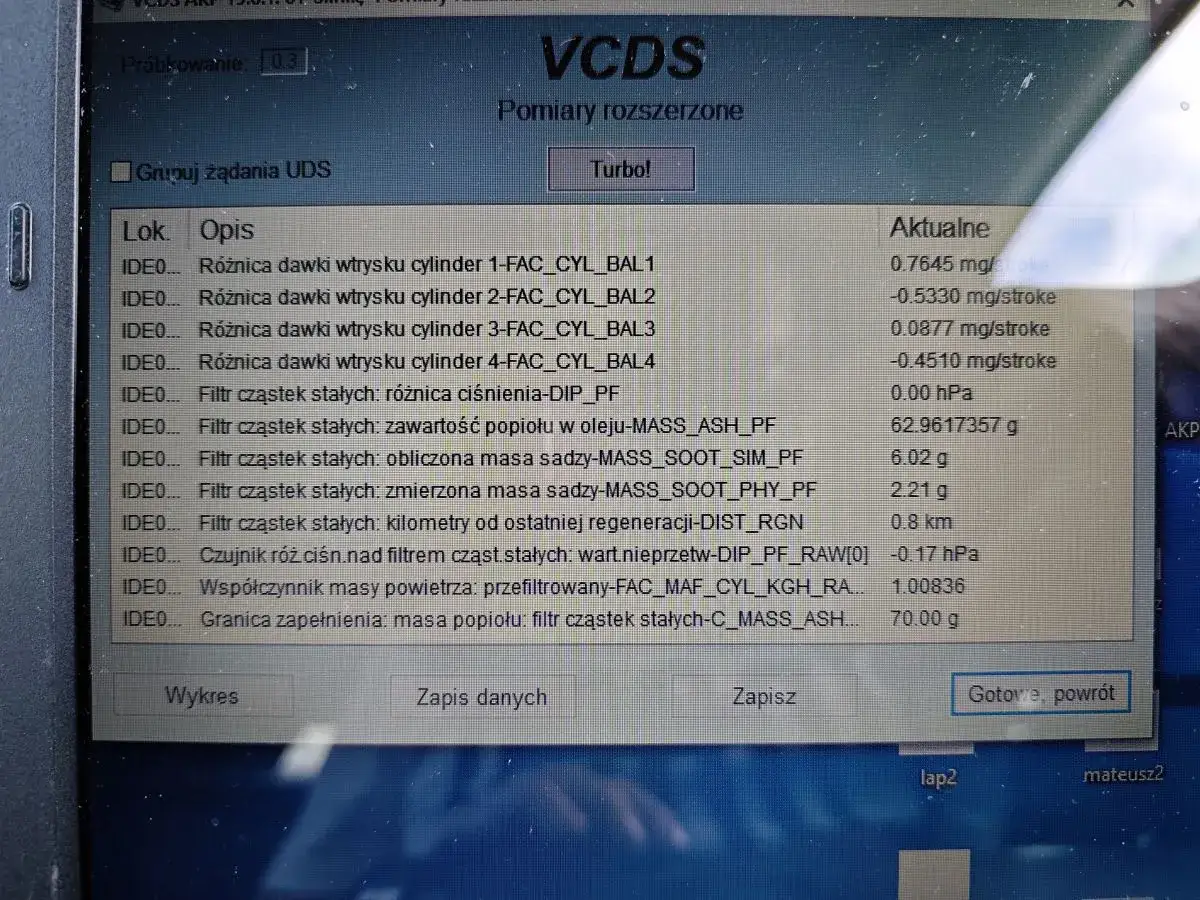

   Dla diagnostyki pompowtryskiwaczy (silniki PD) w samochodach VAG, najważniejsze są trzy grupy pomiarowe: Grupa 013, Grupa 023 i Grupa 018. W polu tekstowym do wprowadzania numerów grup, wpisz "013", a następnie kliknij "Go!". Po chwili na ekranie pojawią się wartości dla tej grupy. Jeśli chcesz dodać kolejne grupy, możesz wpisać np. "013, 023, 018" i kliknąć "Go!". Program wyświetli dane z wybranych grup w czasie rzeczywistym. Upewnij się, że silnik pracuje na biegu jałowym i jest rozgrzany, zgodnie z zaleceniami z poprzedniej sekcji.

Liczby nie kłamią: Jak interpretować korekcje wtryskiwaczy z Grupy 013?

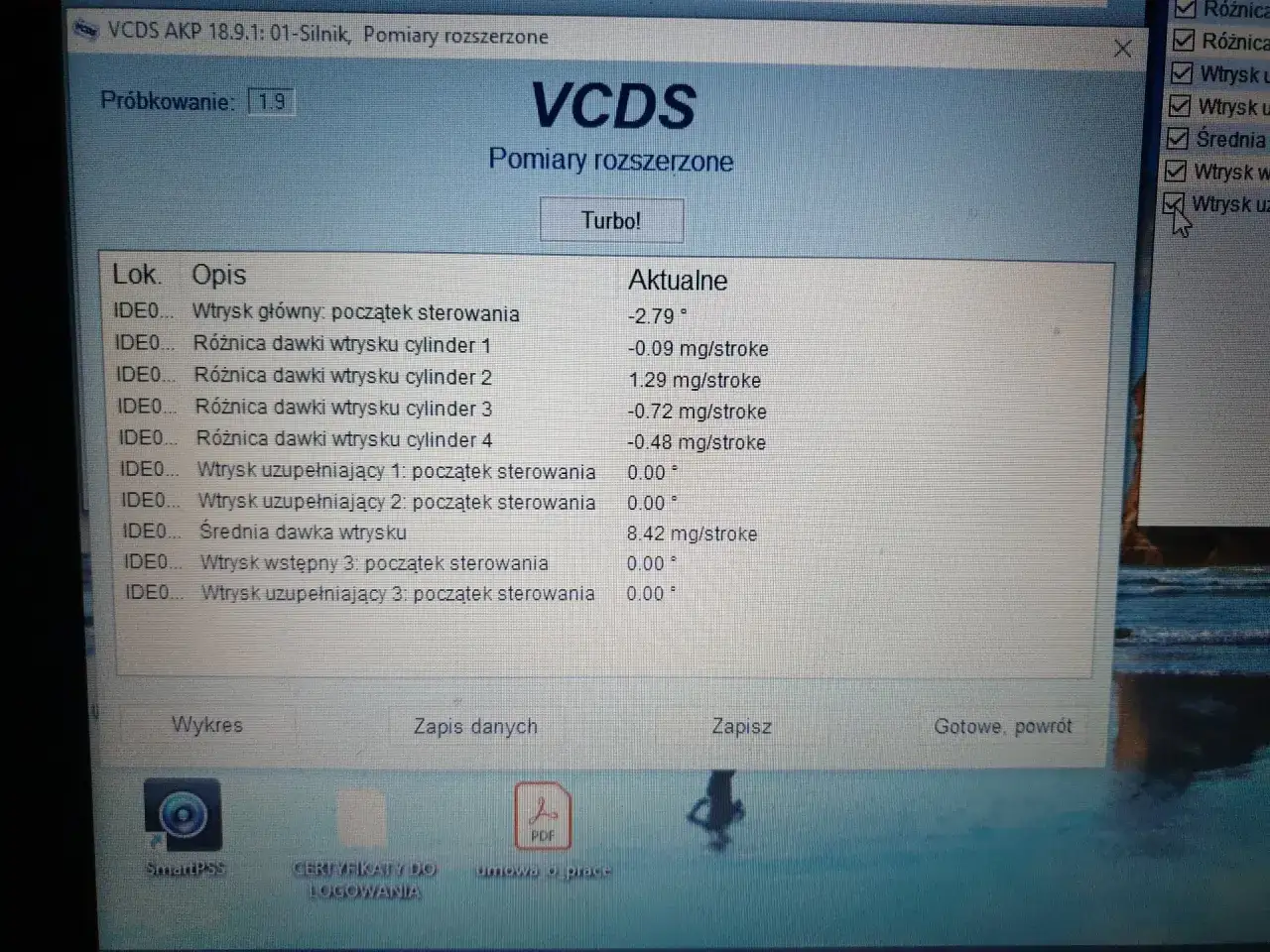

Grupa 013 w VCDS to prawdziwa kopalnia wiedzy o tym, jak równo pracują poszczególne cylindry Twojego silnika. Pokazuje ona korekcje dawki paliwa, czyli informację, o ile sterownik silnika musiał zmodyfikować dawkę paliwa dla każdego cylindra, aby zrównoważyć jego pracę z pozostałymi. Prawidłowa interpretacja tych wartości jest kluczem do zdiagnozowania problemów z wtryskiwaczami lub innymi elementami układu napędowego.

Co oznaczają wartości "na plusie"? Zrozumienie słabszych cylindrów

Jeśli w Grupie 013 widzisz wartości dodatnie dla danego cylindra (np. +0.8 mg/suw, +1.2 mg/suw), oznacza to, że sterownik silnika musiał zwiększyć dawkę paliwa dla tego konkretnego cylindra. Dlaczego? Ponieważ z jakiegoś powodu cylinder ten generuje mniejszą moc niż pozostałe. Najczęstszymi przyczynami są: niedostateczne rozpylanie paliwa przez wtryskiwacz (np. jest zapchany lub zużyty), zbyt mała ilość podawanego paliwa, lub problemy z samym procesem spalania, na przykład niska kompresja na tym cylindrze. Sterownik próbuje "nadrobić" brakującą moc, podając więcej paliwa. Im wyższa dodatnia wartość, tym większy problem z danym cylindrem.

Co oznaczają wartości "na minusie"? Kiedy cylinder jest "zbyt mocny"?

Odczyt wartości ujemnych w Grupie 013 (np. -0.5 mg/suw, -1.0 mg/suw) oznacza dokładnie odwrotną sytuację. Sterownik silnika musi zmniejszyć dawkę paliwa dla danego cylindra, ponieważ pracuje on "zbyt mocno" w porównaniu do pozostałych. Może to świadczyć o tym, że wtryskiwacz podaje zbyt dużą dawkę paliwa, jest wtryskiem lejącym, lub że problem leży gdzie indziej na przykład inne cylindry mają bardzo wysokie dodatnie korekcje, przez co ten cylinder wydaje się "mocniejszy" w porównaniu. Ujemne korekcje są zazwyczaj mniej problematyczne niż wysokie dodatnie, ale również wymagają uwagi, ponieważ mogą wskazywać na nieprawidłowości w pracy wtryskiwacza.

Jakie wartości korekcji powinny zapalić czerwoną lampkę? (Normy od -1, 5 do +1, 5 mg/suw)

Ogólnie przyjętą, bezpieczną granicą dla korekcji dawki paliwa na biegu jałowym jest zakres od -1, 5 mg/suw do +1, 5 mg/suw. Oznacza to, że jeśli wartości dla wszystkich cylindrów mieszczą się w tym przedziale, możemy uznać pracę układu wtryskowego za prawidłową. Wartości lekko przekraczające ten zakres, na przykład do +/- 2, 0 mg/suw, mogą jeszcze mieścić się w dopuszczalnych normach fabrycznych VAG (które bywają szersze, nawet do +/- 2, 8 mg/suw), ale powinny już wzbudzić naszą czujność i skłonić do dalszej obserwacji lub diagnostyki. Natomiast wartości stabilnie przekraczające +/- 1, 5 mg/suw, a zwłaszcza +/- 2, 0 mg/suw, są wyraźnym sygnałem, że coś jest nie tak. Im większa odchyłka od zera, tym poważniejszy problem z danym cylindrem lub wtryskiwaczem. Idealne wartości to te jak najbliższe zeru, świadczące o perfekcyjnej synchronizacji i pracy wszystkich wtryskiwaczy.

BIPy pod lupą (Grupa 023) – co zdradza o kondycji elektrozaworów Twoich pompowtrysków?

Poza korekcjami dawki paliwa, Grupa 023 w VCDS dostarcza nam informacji o tzw. BIPach (Beginning of Injection Period). Są to wartości niezwykle ważne dla oceny kondycji elektrozaworów, które są sercem każdego pompowtryskiwacza w silnikach PD. Analiza BIPów pozwala nam zajrzeć głębiej w mechanizm działania wtryskiwacza i wykryć problemy, które mogą nie być od razu widoczne w korekcjach.

Czym są BIPy i dlaczego są ważne dla oceny wtryskiwacza?

BIPy, czyli czas rozpoczęcia wtrysku, to parametr określający, jak szybko i precyzyjnie elektrozawór w pompowtryskiwaczu reaguje na impuls elektryczny ze sterownika silnika. W idealnej sytuacji, po otrzymaniu sygnału, elektrozawór powinien natychmiast otworzyć się lub zamknąć, inicjując lub przerywając wtrysk paliwa. BIPy mierzone przez VCDS pokazują odchyłkę od tego idealnego czasu reakcji. Wartości te są wyrażone w jednostkach czasu (często milisekundach lub innych jednostkach zależnych od wersji VCDS i sterownika). Stabilne i bliskie zeru wartości BIP świadczą o tym, że elektrozawór działa prawidłowo, szybko i bez opóźnień. Problem pojawia się, gdy wartości te zaczynają znacząco odbiegać od zera.

Interpretacja wartości BIP – kiedy zacząć się martwić?

Kiedy należy zacząć się niepokoić analizując wartości BIP? Generalnie, duże odchyłki od zera, zarówno dodatnie, jak i ujemne, są sygnałem ostrzegawczym. Za wartości, które powinny wzbudzić naszą uwagę, często przyjmuje się te przekraczające +/- 30 do +/- 60 jednostek (dokładne wartości referencyjne mogą się różnić w zależności od modelu silnika i sterownika). Tak wysokie wartości BIP mogą wskazywać na kilka problemów: zanieczyszczenie elektrozaworu, które spowalnia jego ruch; zużycie mechaniczne samego zaworu lub jego elementów (np. trzpień zaworu); a także problemy z instalacją elektryczną słabe styki, niskie napięcie zasilania, czy nawet uszkodzenie samego okablowania prowadzącego do pompowtryskiwacza. Wartości BIP są więc doskonałym wskaźnikiem kondycji nie tylko mechanicznej, ale i elektrycznej części pompowtryskiwacza.

Status elektrozaworów w Grupie 018 – szybkie wykrywanie problemów z elektryką

Grupa 018 w VCDS to narzędzie, które pozwala na szybkie zidentyfikowanie problemów natury elektrycznej związanych z pracą pompowtryskiwaczy. Czasami usterka elektryczna nie manifestuje się od razu w postaci znacząco odbiegających korekcji czy BIPów, ale może być łatwo wykryta właśnie dzięki analizie statusu elektrozaworów.

Jak odczytywać dane z grupy 018 i co oznacza wartość inna niż "0"?

Grupa 018 w VCDS prezentuje status pracy elektrozaworów dla każdego z cylindrów. W idealnej sytuacji, dla każdego cylindra powinniśmy zobaczyć wartość '0'. Oznacza to, że sterownik silnika prawidłowo komunikuje się z elektrozaworem i nie wykrywa żadnych nieprawidłowości w jego działaniu, ani w obwodzie elektrycznym. Jeśli jednak dla któregokolwiek cylindra pojawi się wartość inna niż '0' (mogą to być cyfry takie jak '1', '2', '4' lub inne kody błędów), jest to wyraźny sygnał, że występuje problem. Najczęściej takie wartości wskazują na: przerwę w obwodzie elektrycznym, zwarcie do masy lub do plusa, uszkodzenie samego elektrozaworu, lub problem z jego sterowaniem przez sterownik silnika. Jest to bardzo szybki sposób na wykluczenie lub potwierdzenie problemów elektrycznych, które mogą być przyczyną nieprawidłowej pracy silnika.

To nie zawsze wina wtrysku! Inne przyczyny złych korekcji, o których musisz wiedzieć

Ważne jest, aby pamiętać, że nie każda nieprawidłowość w Grupie 013 (korekcje dawki paliwa) musi oznaczać uszkodzony wtryskiwacz. Istnieje szereg innych czynników, które mogą wpływać na pracę silnika i powodować, że sterownik będzie musiał korygować dawkę paliwa. Zanim więc zdecydujesz się na kosztowną regenerację lub wymianę wtryskiwaczy, warto rozważyć te alternatywne przyczyny problemów.

Niska kompresja cylindra a fałszywe wyniki pomiaru

Niska kompresja na danym cylindrze jest jedną z najczęstszych przyczyn wysokich dodatnich korekcji w Grupie 013. Kompresja to nic innego jak ciśnienie panujące w cylindrze podczas suwu sprężania. Jeśli jest ona zbyt niska (z powodu np. uszkodzonej uszczelki pod głowicą, nieszczelnych zaworów, uszkodzonych pierścieni tłokowych lub samego tłoka), cylinder nie jest w stanie wytworzyć odpowiedniej mocy. Sterownik silnika, chcąc zrównoważyć pracę pozostałych cylindrów, próbuje "pomóc", zwiększając dawkę paliwa dla tego "słabszego" cylindra. W efekcie widzimy wysokie dodatnie korekcje, które sugerują problem z wtryskiwaczem, podczas gdy faktyczna przyczyna leży w mechanice silnika. Diagnostyka kompresji jest więc kluczowa przy interpretacji wyników VCDS.

Zużyty wałek rozrządu lub gniazda pompowtryskiwaczy – ukryci winowajcy

W silnikach z pompowtryskiwaczami (PD), to wałek rozrządu za pomocą specjalnych krzywek steruje pracą każdego pompowtryskiwacza. Zużycie tych krzywek, które może nastąpić po przejechaniu wielu kilometrów lub w wyniku problemów ze smarowaniem, prowadzi do nieprawidłowego sterowania momentem i czasem pracy pompowtryskiwacza. Podobnie, nieszczelności w gniazdach, w których osadzone są pompowtryskiwacze w głowicy silnika, mogą powodować wycieki paliwa lub spadek ciśnienia, wpływając na dawkę wtrysku. W obu tych przypadkach, mimo że sam wtryskiwacz może być technicznie sprawny, jego praca jest zaburzona, co objawia się nieprawidłowymi korekcjami w VCDS. Są to mniej oczywiste, ale równie ważne przyczyny problemów.

Co dalej? Kiedy korekcje wtrysków są alarmujące i jakie kroki podjąć?

Po przeprowadzeniu diagnostyki VCDS i analizie danych z bloków pomiarowych, często stajemy przed pytaniem: co dalej? Kiedy wyniki są na tyle alarmujące, że wymagają dalszych działań, i jakie konkretnie kroki powinniśmy podjąć? Odpowiedź zależy od skali problemu i rodzaju wykrytej usterki.

Kiedy wystarczy czyszczenie, a kiedy konieczna jest regeneracja lub wymiana?

Jeśli odczytane korekcje w Grupie 013 są lekko podwyższone (np. w okolicach +/- 1.0 do +/- 1.5 mg/suw), a wartości BIP w Grupie 023 nie odbiegają drastycznie od normy, czasami wystarczy zastosowanie specjalnych dodatków do paliwa, które mają na celu oczyszczenie układu wtryskowego. Są to środki, które wlewamy do baku i które podczas jazdy mają za zadanie rozpuścić nagromadzone osady i zanieczyszczenia. Jeśli jednak korekcje są znacznie podwyższone (np. stabilnie powyżej +/- 1.5 mg/suw, a zwłaszcza powyżej +/- 2.0 mg/suw), a BIPy wskazują na problemy, zazwyczaj konieczna jest profesjonalna regeneracja wtryskiwaczy. W przypadku bardzo poważnych uszkodzeń mechanicznych lub elektrycznych, lub gdy regeneracja jest nieopłacalna, jedynym rozwiązaniem może być wymiana wtryskiwaczy na nowe lub używane, ale sprawne.

Przeczytaj również: Jak samodzielnie sprawdzić świece żarowe w dieslu i uniknąć kosztownych napraw

Potwierdzenie diagnozy – zamiana wtryskiwaczy miejscami jako ostateczny test

Jeśli masz wątpliwości co do diagnozy i chcesz mieć 100% pewności, czy problem leży w konkretnym wtryskiwaczu, czy może w silniku, istnieje zaawansowana metoda diagnostyczna: zamiana wtryskiwaczy miejscami. Procedura ta polega na fizycznym demontażu podejrzanego wtryskiwacza i zamontowaniu go w miejscu innego, teoretycznie sprawnego cylindra. Następnie ponownie wykonujemy test VCDS. Jeśli problem (czyli wysokie korekcje) "przeniesie się" wraz z wtryskiwaczem na nowy cylinder, mamy pewność, że to właśnie ten wtryskiwacz jest uszkodzony. Jeśli natomiast problem pozostanie na pierwotnym cylindrze, a nowy wtryskiwacz będzie pracował prawidłowo, oznacza to, że przyczyna leży gdzie indziej na przykład w niskiej kompresji, problemach z gniazdem pompowtryskiwacza lub innym elemencie silnika.
